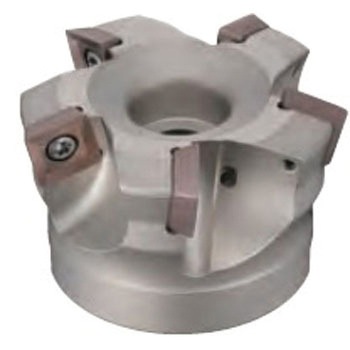

SEC-ウェーブミル WFXH12000RS型(シェルタイプ・メトリック)
SEC-ウェーブミル WFXH型は、WFXシリーズ用インサートを使用し高送りでの粗加工と多彩なツーリングに対応する高能率多機能カッタです。
優れた切れ味により、安定した高能率加工を実現。
多彩な加工に対応。(ランピング、ヘリカル加工)
WFXシリーズ用の多様なインサートを使用可能。
- 用途
- 高送りでの荒加工、高能率・多機能加工用

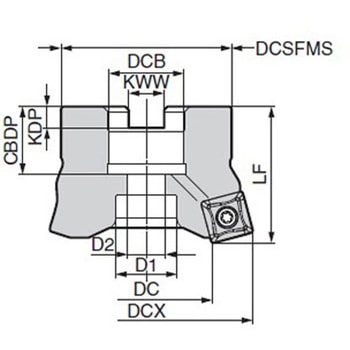

- 穴径(Φmm)
- (DCB)22
- ボルト(mm)
- (D1)18、(D2)11
- 切込み角度(°)
- 15
- 寸法LF(mm)
- (高さ)40
- キー溝幅(mm)
- (KWW)10.4
- RoHS指令(10物質対応)
- 対応
- 最大切込み(mm)
- 2.5
- 軸方向すくい角(°)
- 6
- 適合インサート
- SOMT1204○○PDER-□、SOMT120408PDER-H、SOET120408PDFR-S
- 寸法CBDP(mm)
- (取付深さ)20
- キー溝深さ(mm)
- (KDP)6.3
- 半径方向すくい角(°)
- -6
- 内容量
- 1台
注意
※コーナー部加工時の注意点:コーナー部には、想定した隅R形状に対して削り残しや食い込みが生じます。※使用するインサートにより刃径DCが異なります。
※ WFXH 型にはコーナー半径の大きいインサートの使用を推奨致します。
※プランジ加工時は送り量を下げてご使用ください。
※本体にインサートは組み込んでありません。
※刃径DCはコーナー半径1.6のインサート装着時の数値になります。
