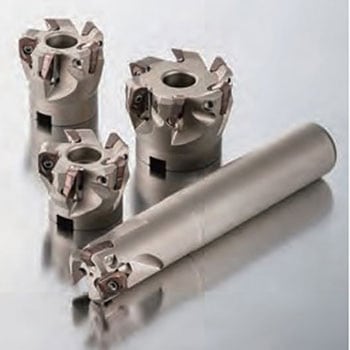

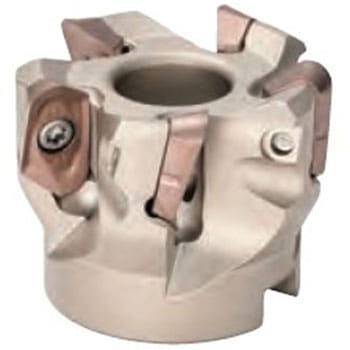

SEC-ウェーブミル 高能率加工用隅削りカッタ WSE16000RS型(シェルタイプ・メトリック)
航空機用チタン合金加工に最適：大きな傾斜角度で加工可能な設計と多様なコーナー半径のラインアップにより
チタン構造部品をはじめとする様々なアプリケーションに適用可能。
最適な刃先形状と切りくずポケットで優れた切りくず排出性を実現。

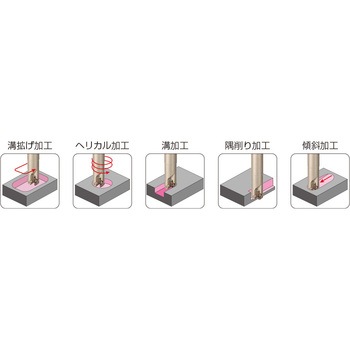

- 用途
- 航空機部品をはじめとするチタン合金の高能率加工に。

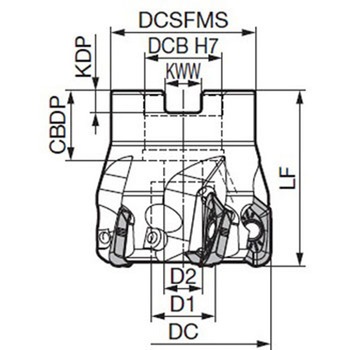

- 穴径(Φmm)
- (DCB)22
- ボルト(mm)
- (D1)18、(D2)11
- 切込み角度(°)
- 90
- キー溝幅(mm)
- (KWW)10.4
- RoHS指令(10物質対応)
- 対応
- 最大切込み(mm)
- 15
- 軸方向すくい角(°)
- 8～14
- 寸法CBDP(mm)
- (取付深さ)20
- キー溝深さ(mm)
- (KDP)6.3
- 半径方向すくい角(°)
- -9～-6
- 内容量
- 1台
注意
※高さLFの( )内寸法は、RE=5.0以上のインサートを使用時の寸法です。RE=5.0以上のインサート使用時は最大切込み13mmとなります。※カッタを選択する際、保持具取り付けサイズ 穴径(DCB)をご確認ください。
※本体にインサートは組み込んでありません。
