1441(4-4) ヘリカルカップリング(1441モデル) 三木プーリ 07228505

1441(4-4) ヘリカルカップリング(1441モデル) 三木プーリ 07228505

1441(4-4) ヘリカルカップリング(1441モデル) 三木プーリ 07228505

三木プーリ

ヘリカルカップリング(1441モデル)

商品レビューを投稿する

18日以内出荷返品不可18日以内出荷とは

軸穴径d1(Φmm)4

軸穴径d2(Φmm)4

全3種類を一覧で見る

内容量1個注文コード07228505品番1441(4-4)

参考基準価格(税別)￥10,930販売価格(税込)￥10,998

販売価格(税別)

￥9,998

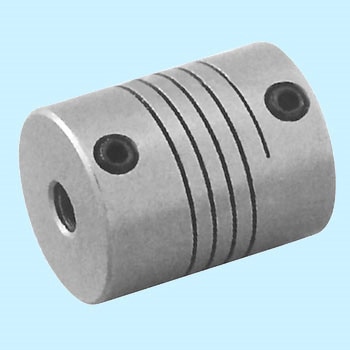

円柱状の材料に螺旋状のスリットを入れた完全一体構造のカップリングです。
本体にステンレス材を用いて耐食性を向上させました。

適合: ステッピングモータ
サーボモータ
検出器

寸法C(mm): 2.5
外径D(Φmm): 15.8
軸穴径d1(Φmm): 4
軸穴径d2(Φmm): 4
全長L(mm): 20
その他: 相手取付け軸の推奨加工交差はh7です。
質量(kg): 0.022
材質(本体): SUS304相当品
種類: スリットタイプ
最高回転数(min^-1[r.p.m]): 25000
使用温度範囲(℃): -40～120
許容トルク(N・m): 0.8
表面処理: ねじ：黒染め処理
材質(ねじ部): SCM435
ねじ径M: M3
常用トルク(N・m): 0.4(正逆回転使用時は、常用トルク値の1/2になります。)
締付トルク(N・m): 0.7
慣性モーメント(kg・m²): 9.82×10^-7
許容偏角(°): 5
ねじりばね定数(N・m/rad): 21.2
バックラッシ: ゼロ
軸方向変位(mm): ±0.12
許容偏心(mm): 0.25
