- 材質
- ボディ：C3604、PBT、PP
打込みハーフ：C3604(ねじ部)
チャック：SUS304
ガイド：SUS304、C3604、PBT
コレット、リリースブッシュ：POM
パッキン、Oリング：NBR
ガスケット：SUS304、NBR - 色
- ボディ：黒色
リリースブッシュ：青色 - 有効断面積(mm2)
- ナイロン：3.4
ウレタン：2.9
- 寸法A(mm)
- 22.5
- 寸法D1(Φmm)
- 9.6
- 寸法D2(Φmm)
- 10
- 寸法H(mm)
- 10
- 寸法L1(mm)
- 17.5
- 寸法L2(mm)
- 20.6
- 寸法M(mm)
- 15.5

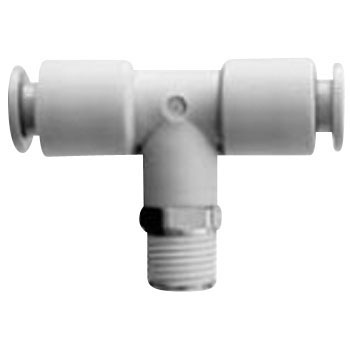

- 形状
- チーズユニオン
- 適合チューブ外径(Φmm)
- 3.2
- ねじの種類
- R
- 接続ねじ
- R1/8
- 質量(g)
- 10
- 使用流体
- 空気・水
- 使用圧力範囲
- -100kPa～1MPa
- 適合チューブ
- 材質：ナイロン、ポリウレタン
- 保証耐圧力(MPa)
- 3
- 周囲温度および使用流体温度(℃)
- -5～60、水の場合：0～40(凍結なきこと)
