有効断面積(mm2)(ナイロン)13.1
(ウレタン)10.4
ねじ規格取付部：JIS B0203(管用テーパねじ)、
ナット部：JIS B0205(メートル細目ねじ)

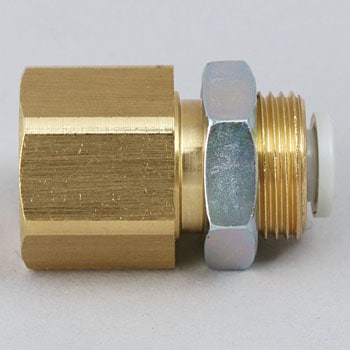

用途パネル取付等のおねじとチューブの中継接続に使用。適合チューブ外径(Φmm)6接続ねじRc1/4質量(g)32.4管接続口径1/4形状隔壁用メスユニオン色リリースブッシュ：ライトグレー寸法L1(mm)28.4ねじの種類RRc寸法TM14×1材質(ねじ部)黄銅寸法L2(mm)14取付穴(mm)15寸法M(mm)13.3使用流体空気、水使用圧力範囲-100kPa～1MPa保証耐圧力(MPa)3周囲温度および使用流体温度(℃)-5～60、水の場合：0～40(凍結なきこと)六角対辺H1(mm)17最小穴径(mm)4.5六角対辺H2(mm)17
