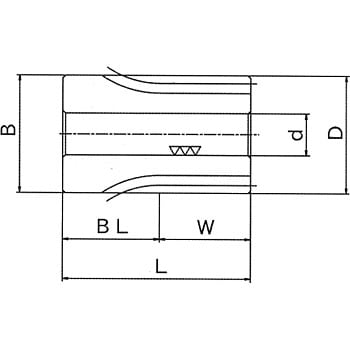

ボス径B(Φmm)18歯先円直径D(Φmm)18ピッチ円直径P.C.D.(Φmm)16ボス長BL(mm)13全長L(mm)25モジュール1歯数16種別スパーギヤ材質SUS303形状H5質量(kg)0.02軸穴径(mm)8歯幅(mm)12圧力角(°)20歯形並歯精度等級JISN8級(旧JIS4級)歯面仕上げ切削バックラッシ(mm)最小/0.09、最大/0.25軸穴径公差JIS H7級許容トルクT(N・m)2.006伝達容量(kW)100r.p.m/0.021、500r.p.m/0.105、1000r.p.m/0.21
