3ページ目: ロードセル

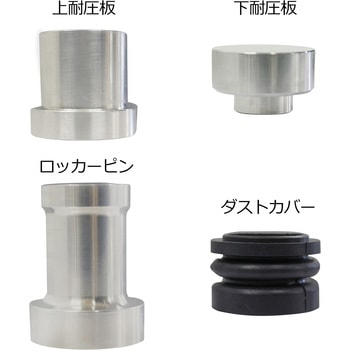

フロアースケールのロードセル荷重負荷部に取り付ける、ロッカーピン型荷重負荷治具<br />LCM13シリーズやLCM19シリーズのビーム型ロードセルと組み合わせる事で、一般的な球面受けと鋼球による荷重受け治具と同様に使用可能<br />部品の材質は、ゴムとステンレス<br />本品は次の4個の部品で構成されています。上耐圧版、下耐圧版、ロッカピン、ダストカバー。

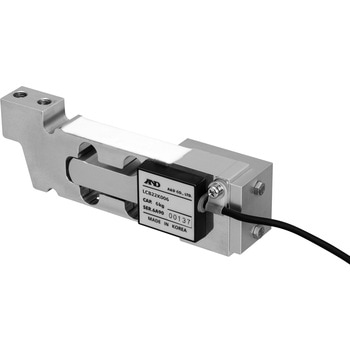

小型台はかり、小型タンクスケールに最適な、過負荷ストッパー機能を内蔵したシングルポイントロードセル<br />過荷重・衝撃に対して非常に強い構造となっており、各種ストッパーを別途設ける必要がなく使用することが可能<br />高性能、小型・軽量タイプ(四隅調整済み)<br />防塵・防水機能はIP65、IP67

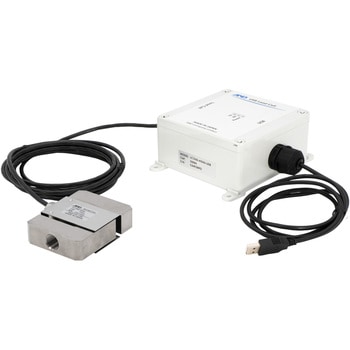

力計測用引張・圧縮両用S字型デジタルロードセル、USBケーブル付き<br />USBでコンピュータと接続して簡単に測定可能<br />校正済で、アンプ・インジケータが不要<br />測定用ソフトウェア”WinCT-DLC”を使用し、測定結果をCSVまたはExcelデータにすることが可能<br />プレス機の圧力測定に。テンション張力測定に。実験・評価での簡易的な測定に。

TE Connectivity FX19 は、10、25、50、100、200 lbf の圧縮に対応する 1 % の負荷セルデバイスです。この低コスト技術により、まったく新しいクラスの「スマート」消費者製品や医療製品で力を感知できます。FX19 ユニットは、ラボ、病院、消費者向け製品の用途での OEM 使用を想定しており、圧縮負荷セルの価格性能に対する画期的な価値を確立します。MV 出力 : 公称 20mV/V 絶縁抵抗: 50 MΩ 動作温度: 0 → 50℃

モデル 1006 は、大容量スケールで直接取り付けることができるように設計された、非常に低容量で高精度のシングルポイントロードセルです。このロードセルは、郵便はかり、カウンティングはかり、汎用計量はかりなどの用途に適しており、産業用プロセス制御や専門医療機器などの広範囲な力測定用途にも適しています。モデル 1006 は非常に小さいサイズから非常に高いパフォーマンスを提供します。非常に使いやすく、さまざまな用途に簡単に適用できます。この用途では、作用する力の中心が負荷セルの垂直軸から 100 mm 以内にあります。耐荷重： 2 → 5 kg アルミ製 シングルポイント 200 x 200 mm プラットフォーム 用途 卓上重量計 計数はかり 食料雑貨のスケール

モデル 1040 は、低コストの計量プラットフォームを直接取り付けるように設計された、低プロファイルのシングルポイントロードセルです。小型の物理サイズと高精度及び低コストを組み合わせることで、これらのロードセルは、小売、ベンチ、及びカウントスケールに最適です。陽極酸化処理アルミ製の 2 本の追加センスワイヤが、ロードセルに到達するまでの電圧を供給します。温度変化やケーブル延長によるリード抵抗の変化を完全に補償するには、この電圧を適切な電子機器に供給します。耐荷重： 5 → 100 kg アルミ製 シングルポイント 400 x 400 mm プラットフォーム 用途 卓上重量計 計数はかり 食料雑貨のスケール

モデル 1242 は、高精度、低プロファイル、低コスト、2 ビームのシングルポイント負荷セルで、スペースが限られた産業用途に最適です。主な用途には、プラットフォーム、ハンギングはかり、パーソナル計量器などがあります。特殊な耐湿保護コーティングにより、補償された温度範囲全体で長期にわたる安定性を確保します。2 本の追加センスワイヤが、ロードセルに到達するまでの電圧をフィードバックします。温度変化やケーブル延長によるリード抵抗の変化を完全に補償するには、この電圧を適切な電子機器に供給します。耐荷重： 50 → 250 kg アルミ製 シングルポイント 400 x 400 mm プラットフォーム 用途 小規模なプラットフォーム 吊り下げ重量計 個人用のはかり

モデル 3510 は、プラットフォームスケール製造に適した経済的な低プロファイル範囲で、今日の過酷な環境に必要な究極の保護を提供します。このロードセルは、低プロファイルで、すべて溶接シーリングと高精度を兼ね備えているため、低プロファイルプラットフォーム、パレット台車計量器、タンク、サイロに最適です。ガイドスロットは上部及び下部取り付け面に組み込まれているため、メーカーはロードセルの位置を簡単に決定できます。Model 3510 は湿気に対する密封構造で、ポリウレタン製デュアルシールドケーブルと組み合わせて使用しているため、高い動作仕様を維持しながら過酷な環境での連続動作が可能です。2 本の追加センスワイヤが、ロードセルに到達するまでの電圧をフィードバックします。温度変化やケーブル延長によるリード抵抗の変化を完全に補償するには、この電圧を適切な電子機器に供給します。耐荷重： 300 → 5000 kg、1000 → 5000 lbs ステンレススチール製 ハーメチックシールド 過酷な環境向けに特別に設計されています 用途 低プロファイルプラットフォーム パレット台車の重量 タンクとサイロの計量 過酷な環境での計量 食品業界での計量

モデル 1010 は、低コスト、低容量計量プラットフォームを直接実装するためのシングルポイント負荷セルです。大型プラットフォームでの使用と高精度及び低コストを兼ね備えたこのロードセルは、卓上重量計や計数はかりなどの幅広い計量用途に最適です。長期的な信頼性を確保するために、特殊な耐湿保護コーティングを用意しています。モデル 1010 に組み込まれている過負荷停止機能により、過負荷から機械的に保護できます。2 本の追加センスワイヤが、ロードセルに到達するまでの電圧をフィードバックします。温度変化やケーブル延長によるリード抵抗の変化を完全に補償するには、この電圧を適切な電子機器に供給します。耐荷重： 3 → 90 kg アルミ製 シングルポイント 400 x 400 mm プラットフォーム 用途 卓上重量計 計数はかり 食料雑貨のスケール

モデル 614 は張力圧縮荷重セルです耐湿性のあるコーティングとシールド付きケーブルにより、この負荷セルは動作仕様を維持しながら過酷な環境で使用できます。追加の検知ワイヤは、温度変化やケーブル延長によるリード抵抗の変化を補償します。レバー変換、ハンギング・スケール、力測定、およびその他の幅広い産業用途に最適です。モデル 614 はアルミ製です。耐荷重： 50 → 500 kg 陽極酸化処理アルミ製 引張や圧縮での使用向け 6線(センス)回路 用途 ホッパー ( タンク計量 ) ハイブリッドスケール ベルトの計量 レバー ARM 変換 材料試験機 振動充填装置 ダイナモメータ

モデル 1015 は、低コストで大容量の軽量プラットフォームを直接取り付けられるように設計されたシングルポイント負荷セルです。大型プラットフォームでの使用と高精度及び低コストを兼ね備えたこのロードセルは、卓上重量計や計数はかりなどの幅広い計量用途に最適です。長期的な信頼性を確保するために、特殊な耐湿保護コーティングを用意しています。モデル 1015 - 内蔵の過負荷停止機能により、過負荷から機械的に保護できます。2 本の追加センスワイヤが、ロードセルに到達するまでの電圧をフィードバックします。温度変化やケーブル延長によるリード抵抗の変化を完全に補償するには、この電圧を適切な電子機器に供給します。シングルポイント大容量アルミ負荷セルです。耐荷重： 3 → 90 kg アルミ製 シングルポイント 400 x 400 mm プラットフォーム 用途 卓上重量計 計数はかり 食料雑貨のスケール

Siemens Siwarex ロードセル<br />Siemens Siwarex シリーズのロードセルは、産業用計量のほぼすべての用途に適した幅広い設計を提供します。負荷セルは、さまざまな公称負荷をカバーし、追加の取り付けユニットやアクセサリを使用して最適な位置合わせと保護を実現し、精度を保証します。標準では、ほとんどのロードセルの精度クラスは C3 です。<br />ビームロードセルを曲げています<br />Siemens Bending Beam 負荷セルはさまざまな用途に適しており、特に小型コンテナやプラットフォームスケールでの使用に適しています。SIWAREX 取り付けデバイスを使用すれば、ロードセルをすばやく簡単に取り付けることができます。<br />特長と利点<br />ロードセルの測定素子はステンレス鋼製のダブルベンディングビームで、4 つのストレインゲージが適用され、IP68 の保護等級を提供します。 最大 15，000 の分割解像度により、非常に正確なスケールを実現。 このベンディングビームロードセルシリーズは、定格荷重が 10kg ～ 500kg です。 ロードセルの定格負荷が最大 13 t の場合は、すべてのロードセルに過負荷保護機能が内蔵されています

Siemens Siwarex ロードセル<br />Siemens Siwarex シリーズのロードセルは、産業用計量のほぼすべての用途に適した幅広い設計を提供します。負荷セルは、さまざまな公称負荷をカバーし、追加の取り付けユニットやアクセサリを使用して最適な位置合わせと保護を実現し、精度を保証します。標準では、ほとんどのロードセルの精度クラスは C3 です。<br />シングルポイントロードセル<br />Siemens シングルポイントロードセルは、1 台のロードセルと中精度計量機械を備えたプラットフォームスケール向けに設計されています。また、小型のベルトスケールで使用することもできます。SIWAREX 取り付けデバイスを使用すれば、ロードセルをすばやく簡単に取り付けることができます。<br />特長と利点<br />アルミニウム製のロードセルはハーメチックシールドで、IP65 等級の工業用保護を提供します。 このロードセルシリーズは、3kg ～ 100kg の定格荷重を提供します。 最大プラットフォームサイズは 400 m x 400 mm です。 貿易販売のための法的使用は可能である。

Siemens Siwarex ロードセル<br />Siemens Siwarex シリーズのロードセルは、産業用計量のほぼすべての用途に適した幅広い設計を提供します。負荷セルは、さまざまな公称負荷をカバーし、追加の取り付けユニットやアクセサリを使用して最適な位置合わせと保護を実現し、精度を保証します。標準では、ほとんどのロードセルの精度クラスは C3 です。<br />せん断ビームロードセル<br />Siemens Shear Beam ロードセルは、コンテナ、オーバーヘッドレールコンベア、プラットフォームスケールへの実装に適しています。大型のプラットフォームスケール、バッチシステム、ラッキングシステム、ビンスケールなどのさまざまな用途に適しています。SIWAREX 取り付けデバイスを使用すれば、ロードセルをすばやく簡単に取り付けることができます。<br />特長と利点<br />非常にコンパクトな設計のシアービームロードセルは、混雑した状態に適しています。 15，000 の高解像度により、貿易売上の法的利用が可能になります。 ロードセルはステンレススチール製で、IP68 保護等級を備えています。 公称負荷範囲は 500kg ～ 5t
