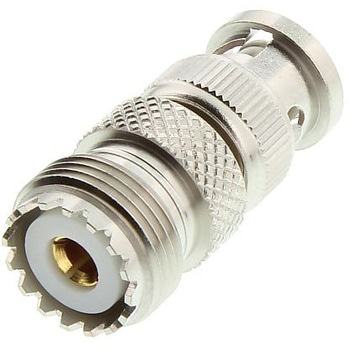

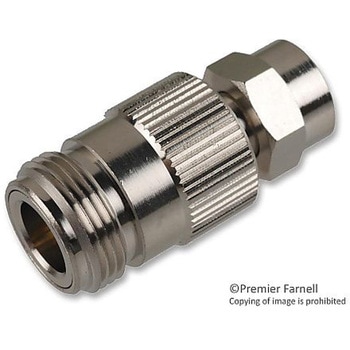

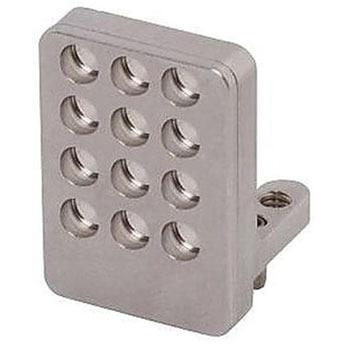

35ページ目: 同軸コネクタ

RS Pro 直角 SMA アダプタ RS Pro では同軸アダプタのラインアップを拡大し、この製品では SMA アダプタシリーズを新たに追加しました。この SMA プラグ -SMA ジャックは無線周波数です ( RF )コネクタは、同軸ケーブルと接続するように設計されています使用箇所SMA タイプコネクタは、パネル取り付けを通じて同軸ケーブルアセンブリを効果的に接続できるように設計された高品質同軸アダプタです。この RF コネクタは、業界標準のコンポーネントから製造され、 Wi-Fi デバイスを含む同軸用途に適しています。この同軸アダプタは、医療機器やテスト機器だけでなく、さまざまな無線周波数( RF )信号用途にも使用できます。特長と利点.ライトアングル RF アダプタ .黄銅は金めっきコンタクトを備えています .インピーダンス： 50 Ω .定格電圧： 500 V .動作周波数は 6 GHz です .動作温度範囲： -45 → +165 ° C用途同軸アダプタは、医療及びテスト機器だけでなく、さまざまな RF (無線周波数)信号の用途で使用されます。その他の用途：. Coax ケーブルアセンブリ . 計測器 .通信システム . GPS 機器 . アンテナ . Wi-Fi 機器インピーダンスとはインピーダンスは、電圧が印加されたときに測定される電流の反対側です。重要な情報このシリーズの同軸アダプタには、さまざまなプラグタイプがあります。詳細については、属性又はデータシートを参照してください。RS Pro を選ぶ理由RS Pro は、コストパフォーマンスに優れ、高品質の製品を自社ブランドで提供しています。メーカーの幅広い製品は、高い業界標準に適合するように設計されており、信頼性と堅牢性を保証するソリューションです。

RS Pro 直角ケーブル取り付け SMARS Pro では同軸コネクタのシリーズをさらにラインアップに追加しました。この製品では、 SMA コネクタシリーズを新たに追加しました。このオス SMA コネクタは、 RG174 ケーブル及びメス SMA とペアに接続するように設計されたサブミニチュア無線周波数( RF )コネクタです。使用箇所SMA ケーブル取り付けコネクタは、同軸ケーブルと組み合わせて低損失で高周波の電気信号を伝送するために使用される、多数の RF コネクタタイプの 1 つです。一般的な用途には、電話システム、マイクロ波システム、 Wi-Fi システムがあります。特長と利点.直角ボディオス SMA 同軸コネクタ .金めっき黄銅ボディとセンターコンタクトを装備 .サブミニチュアサイズ .ケーブル取り付け . 50 Ω の特性インピーダンス .六角形の形状により、簡単に締め付けたり緩めたりできます .正常な極性 .最大 6 GHz の動作周波数 .定格電圧： 500 V .動作温度範囲： -45 → +165 ° C .終了 : 圧力溶接取り付け1. SMA コネクタ(この場合は 50 Ω )に一致するインピーダンス定格ケーブルがあることを確認します。 2. チューブ型ボディをコネクタからケーブル上にスライドさせます 3. ケーブルの先端から 14 mm の部分を外し、外側ジャケットを取り外します。 4. 編組みメッシュ層を外側ジャケットの上に折り曲げます 5. 内側ジャケットの先端から 5 mm の部分を外し、中央の導体を露出させます 6. 圧着フェルールを導線の上にスライドさせて、コネクタ内部にある穴ピンに合わせます。 7. はんだ付けを数秒間行います(加熱しないでください)。 8. キャップを挿入します 9. 編組みメッシュを前方に折り、しっかりと押しながらチューブ型のボディを前方にスライドさせます。アクセスブレードを取り外します。 10. チューブ型ボディに圧着工具を使用して圧着します。RS Pro RG174 同軸ケーブルです. RS Pro 黒色終端なし RG174 同軸ケーブル、 50 Ω 2.79 mm 外径 20 m 、 RS 品番 (222-8610) 222-8610 . RS Pro 黒色終端なし RG174 同軸ケーブル、 50 Ω 、 2.6 mm 外径 100 m 、 RS 品番 (： 665-5855) ： 665-5855 . RS Pro 黒色の終端なし RG174 同軸ケーブル、 50 Ω 、 2.6 mm OD 500 m 、 RS 品番 (： 813-3473) ： 813-3473用途.電話システム .マイクロ波システム . Wi-Fi アンテナシステム同軸コネクタに RS Pro を選択する理由RS PROはメーカー独自のブランドで、選択肢を増やすために、高品質で価値の高い製品を幅広く提供しています。世界中のエンジニアから信頼を得ており、すべての RS Pro 製品は厳しい業界標準に対して厳しくテストされています。卓越した品質に自信を持っている場合のみ、 RS Pro 承認ラベルが付与されます。つまり、自信を持って作業できるということです。

RS Pro ストレートパネル取り付け BNC コネクタ、 75 、 12 GHz RS Pro ストレートパネル取り付け BNC コネクタは、高品質の金めっきフィードスルーコネクタで、さまざまなビデオ及び RF 用途で BNC パッチパネルラックとの併用に最適です。RS Pro ストレート BNC コネクタは、 CSK 穴を備え、 12 GHz 及び 75 の製品を提供しながらパネル取り付け可能であるため、 HD 4K 放送システムを含むさまざまな高品質用途に最適です。金属製ボディ構造により、高品質の接続を実現する金めっき Durable なコネクタとなっています。 特長と利点 75 の波長インピーダンスで HD 及び 4k ブロードキャストシステムを収容 周波数： 12 GHz 金めっきで高品質の接続を実現しています Durable な金属製ボディ構造です ストレートパネル取り付けに最適です 用途 BNC パネル取り付け同軸コネクタにより、さまざまなビデオ及び RF 放送用途で同軸ケーブルを簡単に設置して、信頼性が高く高品質な接続を実現できます。フィードスルー BNC コネクタは一般に、 50 又は 75 のいずれかで、産業用途向けの BNC パッチパネルラックにパネル取り付け可能です。 よくある質問 どのようなオプションがありますか? RS 品番 (2035555) 2035555 RS Pro ストレートパネル取り付け BNC コネクタ、 75 12 GHz (ニッケル) RS 品番 (2035556) 2035556 RS Pro ストレートパネル取り付け BNC コネクタ、 75 、 12 GHz (黒) RS Pro を選ぶ理由 RS PROはメーカー独自のブランドで、選択肢を増やすために、高品質で価値の高い製品を幅広く提供しています。世界中のエンジニアから信頼を得ている RS Pro 製品は、すべて厳しい業界標準に対して厳しくテストされており、 RS Pro の優れた品質

90°基板用ソケット

バルクヘッドソケット(はんだ付け)

コンパクト・軽量でありながら、接続ロック機構を有しております。、省スペースでの機器内配線や機器間の接続用としてご利用いただます。

公共放送、携帯電話、無線LAN、業務用無線等の無線信号をそのまま光伝送できる。、同軸ケーブル伝送に比較して伝送損失が大幅に少ない「ファイバロス：約0.5db/km」、※光ファイバには伝送損失の周波数偏差はありませんがLED変調回路やPDAMPの周波数」偏差が影響します。、同軸ケーブルを接続する感覚で手軽にUHF帯、SHF帯の遠距離伝送路を構築できる。、無線伝送のように電波法の適用を受けない。、光ファイバは絶縁体なのでEMC(誘導雷、強磁界、雑音、静電気等)に優れている。、公共放送、携帯電話等の不感地帯対策システムの長距離伝送路(1：1の伝送)、無線LAN、WiMAXシステムのエリア確保及びエリア拡大のビル内中短距離伝送路(1：Nの伝送)、アイソレーションを必要とする計測機器関連の信号伝送路「光アイソレーションAMP等」

同軸線路の切替にご使用いただけます。

同軸線路の切替にご使用いただけます。

高周波信号のレベル調整、規準減衰量の測定用、伝送系の特性改善などにご使用頂けます。

高周波信号のレベル調整、規準減衰量の測定用、伝送系の特性改善などにご使用頂けます。

75ΩSMZRF同軸ケーブル圧着プラグ、六角圧着RF同軸終端、金めっき黄銅ボディ、テフロン絶縁体、及び金めっきセンターコンタクト付き。この75ΩSMZRF同軸ケーブル圧着プラグは、RG-179/U、RG-187A/U同軸ケーブルに使用できます。

BNCメス-メスの中継ジャックです。BNCケーブル同士を結線して中継する等の用途にお使い下さい。
