種類非照光式
動作方式モメンタリ
ボタン形状丸(特大形ガード付)
取付穴径(Φmm)30
端子形状ねじ端子
保護構造IP65
種類照光式
保護構造IP65

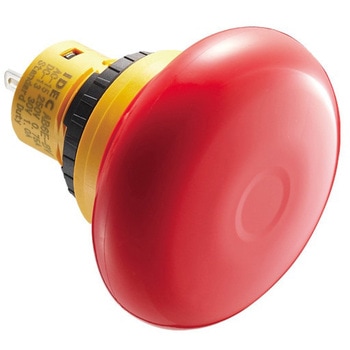

ボタン形状キノコ
端子形状ねじ端子
動作方式プッシュロック/ターンリセット
取付穴径(Φmm)30
照光色赤
種類照光式
ボタン形状丸(ガード付平形レンズ)
取付穴径(Φmm)25.3
保護構造IP65
色黒色樹脂ベゼル
照光種別LED
種類照光式
ボタン形状丸(平形レンズ)
取付穴径(Φmm)25.3
保護構造IP65
色黒色樹脂ベゼル
照光種別LED
種類非照光式
保護構造IP65
ボタン形状キノコ
端子形状ねじ端子
動作方式プッシュプル
取付穴径(Φmm)25
種類照光式
保護構造IP20
ボタン形状丸(突形)
端子形状ねじ端子
動作方式モメンタリ
取付穴径(Φmm)22
種類非照光式
保護構造IP20
ボタン形状丸(突形)
端子形状ねじ端子
動作方式モメンタリ
取付穴径(Φmm)22
種類非照光式
ボタン形状角(平形)
取付穴径(Φmm)22
端子形状ねじ端子
保護構造IP65
種類非照光式
ボタン形状角(突形)
取付穴径(Φmm)22
端子形状ねじ端子
保護構造IP65
種類非照光式
保護構造IP65
ボタン形状角(突形)
端子形状ねじ端子
取付穴径(Φmm)22
種類非照光式
保護構造IP65
ボタン形状丸(平形)
端子形状ねじ端子
取付穴径(Φmm)22
取付穴径(Φmm)16.2(0～0.2)
保護構造IP65
照光種別非照光
定格絶縁電圧(V)250
保存温度(℃)-30～80(ただし、氷結しないこと)
絶縁抵抗(MΩ)100以上(DC500Vメガ)
使用周囲温度(℃)-25～55(ただし、氷結しないこと)
接触抵抗(mΩ)50以下(初期値)
耐振動(耐久)5～55Hz、片振幅0.5mm
耐振動(誤動作)5～55Hz、片振幅0.5mm
操作部形状角丸形(平形)
耐電圧(V/min)スイッチ部：AC2500(充電部とアース間)・AC2500(異極端子間)・AC1000(同極端子間)
使用周囲湿度(%RH)30～85(ただし、結露しないこと)
電気的寿命(万回)10以上(開閉頻度1200回/時)
耐衝撃(誤動作)(m/s2)100
耐衝撃(耐久)(m/s2)1000

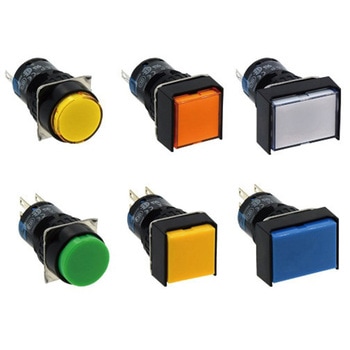

種類照光式
ボタン形状角
端子形状はんだ端子
取付穴径(Φmm)16
種類照光式
動作方式オルタネイト
ボタン形状丸(突形)
取付穴径(Φmm)22
端子形状ねじ端子
保護構造IP65
照光種別LED
種類非照光式
端子形状はんだづけ兼用タブ110端子
保護構造IP40
仕様角胴
フランジ18H×24Wmm
形状長角形(よこ列)
保存温度(℃)-40～80(ただし、氷結しないこと)
光源LEDユニット
絶縁抵抗(MΩ)100以上(DC500Vメガにて)
使用周囲温度(℃)-25～55(ただし、氷結しないこと)
接触抵抗(mΩ)50以下(初期値)
色(本体)黒
サイズ(mm)13H×19W(照光面)
耐電圧(V/min)(スイッチ部)充電部と非充電部間：AC2000、異極端子間：AC2000、同極接点端子間：AC1000、接点端子とランプ端子間：AC2000
フランジサイズ(mm)18H×24W
使用周囲湿度(%RH)30～85(ただし、結露しないこと)
耐振動(誤動作)(Hz)10～55、片振幅0.75mm
耐振動(耐久)(Hz)10～55、片振幅0.75mm
電気的寿命(万回)10以上(開閉頻度1200回/時)
耐衝撃(誤動作)(m/s2)200
耐衝撃(耐久)(m/s2)500
色(フランジ)黒
種類照光式
保護構造IP65
ボタン形状角(平形レンズ)
動作方式モメンタリ
照光種別LED
取付穴径(Φmm)22
種類照光式
保護構造IP65
ボタン形状角(平形レンズ)
動作方式オルタネイト
照光種別LED
取付穴径(Φmm)22
種類照光式
保護構造IP65
ボタン形状キノコ(大形レンズ)
動作方式オルタネイト
照光種別LED
取付穴径(Φmm)22
種類照光式
保護構造IP65
ボタン形状丸(平形)
端子形状ねじ端子
動作方式オルタネイト
照光種別LED
取付穴径(Φmm)22
種類照光式
保護構造IP40
ボタン形状角(平形)+角(突形)
端子形状ねじ端子
表示灯の有り無し有り
動作方式モメンタリ
保存温度(℃)-40～80(ただし、氷結しないこと)
使用周囲温度(℃)-25～60(ただし、氷結しないこと)
取付穴径(Φmm)22
使用周囲湿度45～85%RH(ただし、結露しないこと)
種類照光式
保護構造IP40
ボタン形状角(平形)+角(平形)
端子形状ねじ端子
表示灯の有り無し有り
動作方式インタロック
保存温度(℃)-40～80(ただし、氷結しないこと)
使用周囲温度(℃)-25～60(ただし、氷結しないこと)
取付穴径(Φmm)22
使用周囲湿度45～85%RH(ただし、結露しないこと)
種類照光式
保護構造IP65
接点構成1a1b
ボタン形状丸(突形)
端子形状ねじ端子
取付穴径(Φmm)30
種類照光式
保護構造IP65/IP65F
ボタン形状長角(平形)
端子形状はんだ端子/タブ端子
保存温度(℃)-40～+70
絶縁抵抗(MΩ)100以上(DC500Vメガにて)
相対湿度45～85%RH(-5～+40℃にて)(ただし、氷結、結露なきこと)
使用周囲温度(℃)-10～+55(ただし、氷結、結露なきこと)
電気的耐久性AC220V 0.7Aにて；10万回以上
短絡保護装置gG 2A (IEC60269 ヒューズ)
条件付短絡電流1000A
耐衝撃(m/s2)誤動作：100、耐久性：500
開閉頻度(回/時)1200(使用率40%)
耐電圧(V/min)充電部対アース間・異極充電部間：AC2000
種類照光式
ボタン形状角(平形)
端子形状はんだ端子/タブ端子
保護構造IP65/IP65F
耐電圧(V/min)充電部対アース間・異極充電部間：AC2000
絶縁抵抗(MΩ)100以上(DC500Vメガにて)
相対湿度45～85%RH(-5～+40℃にて)(ただし、氷結、結露なきこと)
使用周囲温度(℃)-10～+55(ただし、氷結、結露なきこと)
保存温度(℃)-40～+70
電気的耐久性AC220V 0.7Aにて；10万回以上
短絡保護装置gG 2A (IEC60269 ヒューズ)
条件付短絡電流1000A
耐衝撃(m/s2)誤動作：100、耐久性：500
種類照光式
ボタン形状長角(平形ガード付)
端子形状はんだ端子/タブ端子
保護構造IP65/IP65F
耐電圧(V/min)充電部対アース間・異極充電部間：AC2000
絶縁抵抗(MΩ)100以上(DC500Vメガにて)
相対湿度45～85%RH(-5～+40℃にて)(ただし、氷結、結露なきこと)
使用周囲温度(℃)-10～+55(ただし、氷結、結露なきこと)
保存温度(℃)-40～+70
電気的耐久性AC220V 0.7Aにて；10万回以上
短絡保護装置gG 2A (IEC60269 ヒューズ)
条件付短絡電流1000A
耐衝撃(m/s2)誤動作：100、耐久性：500
開閉頻度(回/時)1200(使用率40%)
胴体長40mm、角胴シリーズ。小形で、しかも切れ味の良いソフトな動作感触。パネルへの取りつけは前面からワンタッチ、ランプ交換もツールレスで簡単。
保護構造IP00
大形角胴シリーズ。良好な操作感触。高輝度で均一な面照光。
保護構造IP40
保護構造IP65
照光方式非照光
耐電圧同極端子間、各端子とアース間：AC2500V 50/60Hz 1min
端子種別ねじ締め端子 (M3.5)
保存温度(℃)-40～+70(ただし、氷結、結露のないこと)
絶縁抵抗(MΩ)100以上(DC500Vメガにて)
使用周囲温度(℃)-20～+70(ただし、氷結、結露のないこと)
取付穴径(Φmm)22
接触抵抗(mΩ)100以下(初期値)
耐衝撃(耐久)最大1000m/s2
使用周囲湿度35～85%RH
耐振動(誤動作)10～55Hz 複振幅1.5mm(誤動作1ms)
耐衝撃(誤動作)最大1000m/s2(誤動作1ms以内)
許容操作頻度機械的：最大60回/min、電気的：30回/min
電気的耐久性50万回以上
感電保護クラスClass Ⅱ
PTI(トラッキング特性)175
汚染度(使用環境)3(IEC60947-5-1)
全体の動きT.T(参考)最大約5.5mm(1a1b接点の場合)
全体の動きに必要な力(TTF)最大29.4N(1a1b接点の場合)
胴体形状丸胴形(Φ22/25mm共用)
保護構造IP65
照光方式照光 (LED(減圧照光機能内蔵))
耐電圧同極端子間、各端子とアース間：AC2500V 50/60Hz 1min
端子種別ねじ締め端子 (M3.5)
保存温度(℃)-40～+70(ただし、氷結、結露のないこと)
光源LED
絶縁抵抗(MΩ)100以上(DC500Vメガにて)
使用周囲温度(℃)-20～+55(ただし、氷結、結露のないこと)
接触抵抗(mΩ)100以下(初期値)
耐衝撃(耐久)最大1000m/s2
使用周囲湿度35～85%RH
耐振動(誤動作)10～55Hz 複振幅1.5mm(誤動作1ms)
耐衝撃(誤動作)最大600m/s2(誤動作1ms以内)
電気的耐久性50万回以上
感電保護クラスClass Ⅱ
PTI(トラッキング特性)175
汚染度(使用環境)3(IEC60947-5-1)
定格ランプ電流(A)8
全体の動きT.T(参考)最大約5.5mm(1a1b接点の場合)
全体の動きに必要な力(TTF)最大29.4N(1a1b接点の場合)
胴体形状丸胴形(Φ22/25mm共用)
保護構造IP65
照光方式照光 (LED(減圧照光機能内蔵))
端子種別ねじ締め端子 (M3.5)
胴体形状丸胴形(Φ22/25mm共用)
分離形で丸胴形Φ16シリーズ。業界最小クラス28.5mmの短胴化。スイッチユニットの着脱が可能。一般負荷と微小負荷どちらにも使用可能な共用接点。配線しやすさを考慮した端子配列。EN60947-5-1認証。
照光方式照光 (LED(減圧照光機能内蔵))
胴体形状丸胴形(Φ16mm)
RoHS
種類非照光式
動作方式オルタネイト
ボタン形状丸(平形)
取付穴径(Φmm)25.5(+0.5～0)
端子形状ねじ端子
保護構造IP65防油形
形状平形(金属リング)
材質(リング)金属
耐電圧(V/min)充電部とアースの間/AC2200
定格絶縁電圧(V)AC/DC600
絶縁抵抗(MΩ)100以上(500V)
相対湿度45～85%
耐温性40℃ 93% 96時間
温度上昇40K以下
使用周囲温度(℃)-20～55
接触抵抗(mΩ)30以下
耐寒耐熱温度(℃)-40～70
標高(m)2000以下
耐衝撃(m/s2)(誤動作)100/(耐久性)500
耐振動(m/s2)(耐久)15
定格通電電流(A)10(接点部)
開閉頻度(回/時)1800
強度(操作部)250N 1分間、(端子部)0.8N・m 15秒間
コンタクトユニットHC形(密着取付ができます。)
定格使用電流(A)AC-15級(誘導負荷)：24V/10、48V/10、110V/6、220V/4、440V/1.5DC-13級(誘導負荷)：24V/6、48V/2、110V/0.7、220V/0.3DC-12級(抵抗負荷)：24V/6、48V/3、110V/2、220V/1
操作力(N)約12(接点構成1a1b)
機械的耐久性50万回
電気的耐久性50万回
RoHS指令(10物質対応)対応
