サーキットプロテクタは、電気機器に組み込まれ、機器内の回路を過電流から保護するための機能を有した機器スイッチであり、機器保護用遮断機です。安定した通電が行われていた機器に、過電流が通電すると、電磁コイルに磁力が発生し、その磁力の効果でカムリンクを跳ね上げてか電流を遮断します。ハンドルをON状態でケースに収めるタイプは、不用意な接触による誤作動の防止に有効。ロッカーハンドル形、トグル形、フロント配線形など形状やシステムの違いのほか、制御できる電流も様々で、組み込まれる機器によって、豊富なラインアップから選べます。
「定格電流(A)」から絞り込む
0.5(32)
1(47)
2(46)
3(48)
5(52)
7.5(38)
10(48)
15(50)
20(56)
30(41)
定格電流(A)をもっと見る

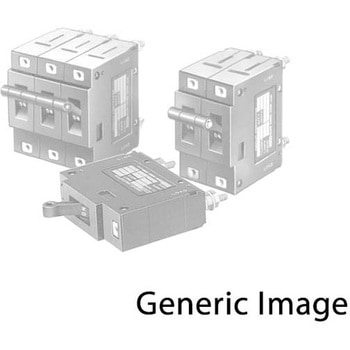

サーキットプロテクタ CP-30BAシリーズ三菱電機(30件のレビュー)￥2,498～税込￥2,748～特価
1個
当日出荷から46日以内出荷
高度なブレーカー技術を集結、小形、高性能のサーキットプロテクタ。

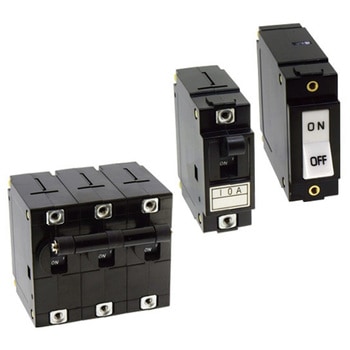

サーキットプロテクタ CP30Fシリーズ富士電機(4件のレビュー)￥2,698～税込￥2,968～
1個
当日出荷
国内外規格に適合したサーキットプロテクタ。端子カバー不要でフィンガープロテクション(IO20相当)構造
幅1極あたり17.5mmと薄型。AC/DC両用。補助回路の端子配列変更による配線作業性の向上。
AC・DC両用ですから在庫数量・スペースを削減します。またAC、DCの誤手配がなく管理が容易です。
幅が1極辺り17.5mmと超薄形です。従来品に比べ占有スペースを30%も削減しました。
トリップ表示が付いているので、自動遮断した時一目で判ります。
用途各種制御盤の制御回路及び機器の保護取付方式(表面形)M4ねじ、IEC35mmレール両用規格JIS、電気用品安全法、海外規格：IEC、CEマーク、TUV、UL、CSA、GB、KC接続ねじ端子接続基準周囲温度(℃)40開閉寿命(回)10000以上開閉(定格電流通電)形名CP30F形動作周囲温度(℃)-10～60(保管周囲温度-40～60)ただし氷結しないこと許容相対湿度(%)45～85保護方式流体電磁式フレーム(AF)30抵抗負荷(A)AC125V：5、AC250V：3、DC30V：4、DC60V：1

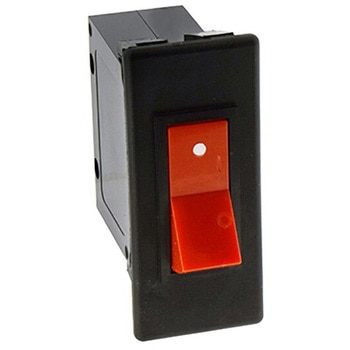

NRFシリーズ サーキットプロテクタIDEC(和泉電気)(15件のレビュー)￥1,298～税込￥1,428～特価
1個
当日出荷から31日以内出荷
質量(g)約15極数1定格電圧(V)AC250/DC32保護方式熱動引外し方式
サーキットプロテクタ CP30Fシリーズ富士電機￥2,498～税込￥2,748～
1個
当日出荷から53日以内出荷
種類サーキットプロテクタ取付方式(表面形)M4ねじ、IECレール両用耐電圧AC2000V 1分間端子ねじ主回路：M5ねじ(25A以上)、M4ねじ(20A以下)ねじアップ・補助回路：M3.5ねじセルフアップ基準周囲温度(℃)40動作周囲温度(℃)-10～+60(ただし、氷結、結露なきこと)許容相対湿度(%)85以下耐衝撃(m/s2)294保管温度(℃)-40～+60(ただし、氷結、結露なきこと)耐振動性能(m/s2)147開閉寿命10000回以上開閉(定格電流通電)引はずし方式流体電磁式
NRLシリーズ サーキットプロテクタIDEC(和泉電気)(2件のレビュー)￥2,698～税込￥2,968～
1個
当日出荷から46日以内出荷
端子形状(主端子)タブ250形端子保存温度(℃)-40～85(ただし、氷結しないこと)補助接点1cマイクロスイッチ、AC125V・3A(抵抗負荷)、DC30V・2A(抵抗負荷)絶縁抵抗(MΩ)100以上(DC500Vメガにて)使用周囲温度(℃)-40～60(ただし、氷結しないこと)基準周囲温度(℃)25付属装置なし耐振動100m/s2(10～55Hz)(条件：定格電流通電時)保護方式流体電磁引外し方式耐久性電気的：10000回以上(6回/分)、機械的：20000回以上(6回/分)耐電圧(V/min)充電部とアース間、異極端子間、同極端子間(開路にて)、主回路と補助接点間AC2000耐衝撃500m/s2(耐久、誤動作)(条件：定格電流通電時、ただし補助接点は360m/s2)最小負荷AC/DC24V・100mA(参考値)使用周囲湿度(%RH)45～85(ただし、結露しないこと)保存湿度(%RH)45～85(ただし、結露しないこと)
サーキットプロテクター富士電機￥2,498～税込￥2,748～
1台
当日出荷
取付方式(表面形)M4ねじ、IEC35mmレール両用端子ねじ主回路：M4ねじ(ねじアップ)、補助回路：M3.5ねじ(セルフアップ)動作特性中速形開閉寿命(回)10000以上開閉(定格電流通電)動作周囲温度(℃)-10～60(保管周囲温度-40～60)ただし氷結しないこと保護方式流体電磁式
NRAシリーズ サーキットプロテクタIDEC(和泉電気)￥2,298～税込￥2,528～
1個
当日出荷から28日以内出荷
サーキットプロテクタのベストセラー。 コンピュータからOA機器FA関連機器まで用途に合わせて機種選択可能。
定格電圧(V)AC250/DC65定格遮断容量(kA)(AC250V/DC65V)1保護方式流体電磁引外し方式
NRAS1100シリーズIDEC(和泉電気)(1件のレビュー)￥2,298～税込￥2,528～
1個
当日出荷から46日以内出荷
極数1定格電圧(V)AC250/DC65絶縁抵抗(MΩ)100以上(DC500メガにて)定格遮断容量(kA)(AC250V/DC65V)1内部回路シリーズトリップ(電流引外し)保護方式流体電磁引外し方式操作方式レバー式
NH1Y-1100シリーズIDEC(和泉電気)(2件のレビュー)￥2,598～税込￥2,858～
1個
当日出荷から46日以内出荷
極数1操作方式ロッカー式保護方式流体電磁引外し方式質量(g)約50定格遮断容量(kA)(AC220V/AC250V/DC65V)1定格電圧(V)AC250/DC65取付方式スナップイン取付け
サーキットプロテクタ CP31P形富士電機￥999～税込￥1,099～特価
1個
当日出荷から53日以内出荷
極数1定格電圧(V)AC240/DC60定格遮断容量(kA)(AC240V/DC60V)1保護方式流体電磁式
NRLTシリーズIDEC(和泉電気)￥1,798～税込￥1,978～
1個
3日以内出荷から46日以内出荷
色(レバー色・本体色)黒取付方式リング取付け保存温度(℃)-40～85(ただし、氷結しないこと)補助接点1cマイクロスイッチ、AC125V・3A(抵抗負荷)、DC30V・2A(抵抗負荷)絶縁抵抗(MΩ)100以上(DC500Vメガにて)使用周囲温度(℃)-40～60(ただし、氷結しないこと)基準周囲温度(℃)25耐振動100m/s2(10～55Hz)(条件：定格電流通電時)保護方式流体電磁引外し方式耐久性電気的：10000回以上(6回/分)、機械的：20000回以上(6回/分)操作方式レバー式耐電圧(V/min)充電部とアース間、異極端子間、同極端子間(開路にて)、主回路と補助接点間AC2000耐衝撃500m/s2(耐久、誤動作)(条件：定格電流通電時、ただし補助接点は360m/s2)最小負荷AC/DC24V・100mA(参考値)使用周囲湿度(%RH)45～85(ただし、結露しないこと)保存湿度(%RH)45～85(ただし、結露しないこと)
NRLR1100シリーズIDEC(和泉電気)(1件のレビュー)￥1,998～税込￥2,198～特価
1個
当日出荷から46日以内出荷
極数1定格電圧(V)AC250/DC50定格遮断容量(kA)(AC250V)0.75 PC1(UL定格：1)/(DC50V)0.5 PC1(UL定格：1)保護方式流体電磁引外し方式
サーキットプロテクタ CP51B形富士電機￥1,198～税込￥1,318～特価
1個
当日出荷から53日以内出荷
極数1定格電圧(V)AC240/DC60定格遮断容量(kA)(AC240V)1.5/(DC60V)1保護方式流体電磁式
NRBM形 サーキットプロテクタIDEC(和泉電気)￥3,798税込￥4,178
1個
当日出荷から46日以内出荷
NRBM形は小形ながら、IDECサーキットプロテクタの中で最も大きい定格電流を有したシリーズです。
周囲温度の影響を受けない電磁引外し方式採用。
トリップフリー構造。
補助接点付、警報接点付有り。
イナーシャディレー付有り。
衝撃や振動に強い耐振設計。本製品はSupplementary Protectorとなります。
取付方式ねじ取付け端子形状(主端子)M5スタッドねじ内部回路シリーズトリップ(電流引外し)保護方式電磁引外し方式操作方式レバー式定格電圧(V)AC250/DC65定格遮断容量(kA)(AC250V/DC65V)1付属装置無
NRFシリーズ サーキットプロテクタIDEC(和泉電気)￥2,698～税込￥2,968～
1台
3日以内出荷から31日以内出荷
取付方式スナップオン取付け極数1定格電圧(V)AC250/DC32端子形状(主端子)タブ250形端子、(補助接点)1.4W×0.2tはんだづけ端子付属装置補助接点付内部回路シリーズトリップ(電流引外し)保護方式熱動引外し方式操作方式その他
NRAN1100シリーズIDEC(和泉電気)(2件のレビュー)￥2,298～税込￥2,528～
1個
当日出荷から46日以内出荷
極数1定格電圧(V)AC250/DC65定格遮断容量(kA)(AC250V/DC65V)1保護方式流体電磁引外し方式
NRLY形サーキットプロテクタ 電流引外しIDEC(和泉電気)￥2,898～税込￥3,188～
1台
23日以内出荷から26日以内出荷
取付方式スナップオン取付け保存温度(℃)-40～85(ただし、氷結しないこと)補助接点1cマイクロスイッチ、AC125V・3A(抵抗負荷)、DC30V・2A(抵抗負荷)絶縁抵抗(MΩ)100以上(DC500Vメガにて)使用周囲温度(℃)-40～60(ただし、氷結しないこと)基準周囲温度(℃)25内部回路シリーズトリップ(電流引外し)耐振動100m/s2(10～55Hz)(条件：定格電流通電時)保護方式流体電磁引外し方式耐久性電気的：10000回以上(6回/分)、機械的：20000回以上(6回/分)操作方式ロッカー式耐電圧(V/min)充電部とアース間、異極端子間、同極端子間(開路にて)、主回路と補助接点間AC2000耐衝撃500m/s2(耐久、誤動作)(条件：定格電流通電時、ただし補助接点は360m/s2)最小負荷AC/DC24V・100mA(参考値)使用周囲湿度(%RH)45～85(ただし、結露しないこと)保存湿度(%RH)45～85(ただし、結露しないこと)
NRAR形サーキットプロテクタ 電流引外しIDEC(和泉電気)￥3,500～税込￥3,850～
1台
23日以内出荷から46日以内出荷
取付方式ねじ取付け極数1定格遮断容量(kA)(AC250V/DC65V)1内部回路シリーズトリップ(電流引外し)保護方式流体電磁引外し方式操作方式ロッカー式
NH1Y形サーキットプロテクタ 電流引外しIDEC(和泉電気)(1件のレビュー)￥2,598～税込￥2,858～
1台
23日以内出荷から46日以内出荷
保護方式流体電磁引外し方式操作方式ロッカー式内部回路シリーズトリップ(電流引外し)定格遮断容量(kA)(AC220V/AC250V/DC65V)1定格電圧(V)AC250/DC65取付方式スナップイン取付け
AC250・DC 65V/ 7A/1極 サーキットプロテクター/フレーム30エスコ￥2,130税込￥2,343
1個
翌日出荷
エスコ品番EA940MN-107極数1定格電圧(V)AC250/DC65定格電流(A)7動作特性中速形機能7絶縁抵抗(MΩ)中速形サンプリング周期2.5安全規格AC250/DC65定格遮断容量(kA)2.5
AC250・DC 65V/ 1A/1極 サーキットプロテクター/フレーム30エスコ￥2,130税込￥2,343
1個
翌日出荷
エスコ品番EA940MN-101極数1定格電圧(V)AC250/DC65定格電流(A)1動作特性中速形定格遮断容量(kA)2.5
NRLY1100シリーズIDEC(和泉電気)(1件のレビュー)￥2,898～税込￥3,188～
1個
当日出荷から46日以内出荷
取付方式スナップオン取付け極数1定格電圧(V)AC250/DC50端子形状(主端子)タブ250形端子定格遮断容量(kA)(AC250V)0.75 PC1(UL定格：1)/(DC50V)0.5 PC1(UL定格：1)付属装置無内部回路シリーズトリップ(電流引外し)保護方式流体電磁引外し方式操作方式ロッカー式
NRLY1000シリーズIDEC(和泉電気)￥2,298～税込￥2,528～
1個
26日以内出荷
極数1定格電圧(V)AC250/DC50定格電流(A)20定格遮断容量(kA)(AC250V)0.75 PC1(UL定格：1)/(DC50V)0.5 PC1(UL定格：1)保護方式流体電磁引外し方式
NRBM1100シリーズIDEC(和泉電気)￥3,798～税込￥4,178～
1個
26日以内出荷から46日以内出荷
極数1定格電圧(V)AC250/DC65定格遮断容量(kA)(AC250V/DC65V)1保護方式電磁引外し方式
NRAS1500シリーズIDEC(和泉電気)￥3,098税込￥3,408
1個
26日以内出荷
極数1定格電圧(V)AC250/DC65定格電流(A)30定格遮断容量(kA)(AC250V/DC65V)1保護方式流体電磁引外し方式
NRAN1111シリーズIDEC(和泉電気)￥3,698～税込￥4,068～
1個
23日以内出荷から46日以内出荷
極数1定格電圧(V)AC250/DC65定格遮断容量(kA)(AC250V/DC65V)1保護方式流体電磁引外し方式
NH1S-1100シリーズIDEC(和泉電気)￥2,598～税込￥2,858～
1個
26日以内出荷
極数1定格電圧(V)AC250/DC65定格遮断容量(kA)(AC220V/AC250V/DC65V)1保護方式流体電磁引外し方式
NRLシリーズサーキットプロテクタIDEC(和泉電気)￥2,798～税込￥3,078～
1個
22日以内出荷から25日以内出荷
本体の大きさは、36.6H×16.8W×42Dmmの小形。2極形もワンレバー(ワンロッカー)タイプ。片方の極がトリップした場合、両極が同時に遮断します。低速、中速、高速特性完備。豊富な定格電流と内部回路。補助接点付、イナーシャディレー付有り。開閉寿命は20000回以上。流体電磁引外し方式。トリップフリー構造。衝撃や振動に強い耐振設計。本製品はSupplementary Protectorとなります。
NRLシリーズサーキットプロテクタIDEC(和泉電気)￥2,598～税込￥2,858～
1個
22日以内出荷から30日以内出荷
耐電圧充電部とアース間、異極端子間、同極端子間(開路にて)、主回路と補助接点間 AC2000V・1分間保存温度(℃)-40～+85(ただし、氷結しないこと)絶縁抵抗(MΩ)100～(DC500Vメガにて)使用周囲温度(℃)-40～+60(ただし、氷結しないこと)最小適合負荷AC/DC24V・100mA(参考値)基準周囲温度(℃)25内部回路シリーズトリップ(電流引外し形)定格遮断容量(A)AC250V 50/60Hz 750A PC1(UL定格_1000A)、DC50V・500A PC1機械的寿命20000回以上(6回/分)電気的寿命10000回以上(6回/分)使用周囲湿度(%RH)45～85(結露しないこと)保存湿度(%RH)45～85(ただし、結露しないこと)
NRPシリーズプリント基板用サーキットプロテクタIDEC(和泉電気)￥1,598～税込￥1,758～特価
1箱(10個)
当日出荷から16日以内出荷
極数1定格電圧(V)AC250/DC32保護方式熱動引外し方式
NRAシリーズサーキットプロテクタIDEC(和泉電気)￥3,298税込￥3,628
1個
3日以内出荷から26日以内出荷
サーキットプロテクタのベストセラー。 コンピュータからOA機器FA関連機器まで用途に合わせて機種選択可能。
NRLY形サーキットプロテクタ 電圧引外しIDEC(和泉電気)￥4,498～税込￥4,948～
1台
26日以内出荷
種別イナーシャルディレー無取付方式スナップオン取付け定格電圧(V)AC250/DC50端子形状(主端子)タブ250形端子定格電流(A)20定格遮断容量(kA)(AC250V)0.75 PC1(UL定格：1)/(DC50V)0.5 PC1(UL定格：1)付属装置無内部回路リレートリップ(電圧引外し)保護方式流体電磁引外し方式操作方式ロッカー式
NRLY形サーキットプロテクタ スイッチ専用IDEC(和泉電気)￥3,298～税込￥3,628～
1台
25日以内出荷から26日以内出荷
種別イナーシャルディレー無取付方式スナップオン取付け定格電圧(V)AC250/DC50定格電流(A)20定格遮断容量(kA)(AC250V)0.75 PC1(UL定格：1)/(DC50V)0.5 PC1(UL定格：1)保護方式流体電磁引外し方式操作方式ロッカー式
NRLR形サーキットプロテクタ 電圧引外しIDEC(和泉電気)￥3,998税込￥4,398
1台
30日以内出荷
種別イナーシャルディレー無色ロッカー：黒取付方式ねじ取付け極数1定格電圧(V)AC250/DC50端子形状(主端子)タブ250形端子定格電流(A)20定格遮断容量(kA)(AC250V)0.75 PC1(UL定格：1)/(DC50V)0.5 PC1(UL定格：1)付属装置無内部回路リレートリップ(電圧引外し)コイル電圧(V)AC100保護方式流体電磁引外し方式操作方式ロッカー式
