19ページ目: 丸型コネクタ

絶縁抵抗：最も近接する導体間を指定の電圧で測定した時、2000MΩ以上。 耐電圧：最も近接する導体間に規定の電圧を1分間印加しても、短絡等の異常はなし。 接触抵抗：一対のコンタクトを正規の長さまで結合させた時の導体抵抗は、3mΩ以下。 防水性：通常使用する状態で、水面下5cmに24時間放置した後、浸水の形跡なし。 黄銅にクロムめっきを施したシェルにて耐食性に優れる。 ケーブル引き出し部分にケーブルクランプを設けることでケーブルを確実に保持。

ON/OFFスイッチ付きの、中継・延長DCケーブルです。 手元で電源のON/OFFするのに便利です。 DC2.1 メス － DC2.1 オス

DC2.1規格のDCジャックのついた1.8mのDCケーブル センター電極側コードに白線の表示あり

ワンタッチ丸形コネクタ アイティティキャノンの創業者James H. Cannonが1920年にオーディオ用コネクタを開発以来、世界中の放送、映画業界、コンサートホール、PA機器に幅広く採用されているXLRシリーズ。本製品は、業界でも要望の多い照明等の光を反射しにくい黒シェルのXLシリーズです。 ハーネス時の組立性が向上 従来品との互換性 金メッキコンタクト RoS2対応

ワンタッチ丸形コネクタ アイティティキャノンの創業者James H. Cannonが1920年にオーディオ用コネクタを開発以来、世界中の放送、映画業界、コンサートホール、PA機器に幅広く採用されているXLRシリーズ。本製品は、業界でも要望の多い照明等の光を反射しにくい黒シェルのXLシリーズです。 ハーネス時の組立性が向上 従来品との互換性 金メッキコンタクト RoS2対応

ワンタッチ丸形コネクタ アイティティキャノンの創業者James H. Cannonが1920年にオーディオ用コネクタを開発以来、世界中の放送、映画業界、コンサートホール、PA機器に幅広く採用されているXLRシリーズ。本製品は、業界でも要望の多い照明等の光を反射しにくい黒シェルのXLシリーズです。 ハーネス時の組立性が向上 従来品との互換性 金メッキコンタクト RoS2対応

ワンタッチ丸形コネクタ アイティティキャノンの創業者James H. Cannonが1920年にオーディオ用コネクタを開発以来、世界中の放送、映画業界、コンサートホール、PA機器に幅広く採用されているXLRシリーズ。本製品は、業界でも要望の多い照明等の光を反射しにくい黒シェルのXLシリーズです。 ハーネス時の組立性が向上 従来品との互換性 金メッキコンタクト RoS2対応

キャノンコネクターについて 一般的にキャノンコネクターまたはXLRコネクターと呼ばれているコネクターで多くはオーディオ(特にプロ用)のバランス接続用に使用されています。 従って、3ピンでも1本で1チャンネル分となります。 基本は、1番-GND 2番-HOT 3番-COLD の割り当てがされています。但し、世の中には2番3番が逆のものもあるので注意が必要です。 また、一般的には、メスを入力側(機器パネル側)、オスをケーブル側に使用します。

キャノンコネクターについて 一般的にキャノンコネクターまたはXLRコネクターと呼ばれているコネクターで多くはオーディオ(特にプロ用)のバランス接続用に使用されています。 従って、3ピンでも1本で1チャンネル分となります。 基本は、1番-GND 2番-HOT 3番-COLD の割り当てがされています。但し、世の中には2番3番が逆のものもあるので注意が必要です。 また、一般的には、メスを入力側(機器パネル側)、オスをケーブル側に使用します。

キャノンコネクターについて 一般的にキャノンコネクターまたはXLRコネクターと呼ばれているコネクターで多くはオーディオ(特にプロ用)のバランス接続用に使用されています。 従って、3ピンでも1本で1チャンネル分となります。 基本は、1番-GND 2番-HOT 3番-COLD の割り当てがされています。但し、世の中には2番3番が逆のものもあるので注意が必要です。 また、一般的には、メスを入力側(機器パネル側)、オスをケーブル側に使用します。 プロオーディオ装置のバランスライン入出力に標準的に使われるコネクター(オス)です。(メスはXLR-3-31です。)1番ピン：GND、2番ピン：信号HOT、3番ピン：信号COLDが標準的な接続です。(HOTとCOLDは逆の場合もあります。)金属シェルはGNDに接続します。民生用のRCAプラグのケーブルと異なり、プロ用の機器は機器側がメス(ジャック)とは限りません。(マイクの出力は通常はオスです。)信号極性も含めホールとスタジオ、NHKと民放などで文化が異なり高級なミキサーなどではオスとメスをパラレルに備えている場合も多いようです。極性切り替えスイッチを備えた機器もあります。

DC2.5ジャック+側センター

基板取付け用の内径2.5mmサイズのDCジャックです。 金属加工されています。

基板取付け用の内径2.5mmサイズのDCジャックです。

パネル取付け用の内径2.5mmサイズの小型DCジャックです。

パネル取付け用の内径2.5mmサイズの小型DCジャックです。

基板取付け用の内径2.1mmサイズのDCジャックです。

基板取付け用の内径2.1mmサイズのDCジャックです。 金属加工されています。

基板取付け用の内径2.1mmサイズのDCジャックです。

外径5.5mm 内径2.1mmの基板取り付け型DCジャックです。プラグが挿入されると切れるスイッチがついていますので、いつもは電池駆動をしてプラグ挿入時にはプラグ給電に切り替えるという使い方も可能です。

外径3.5mm 内径1.3mmの基板取り付け型DCジャックです。

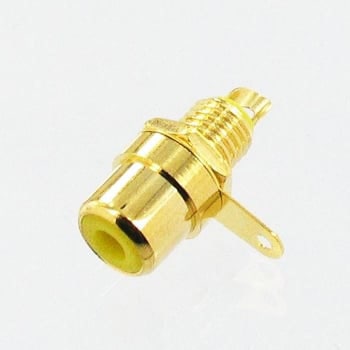

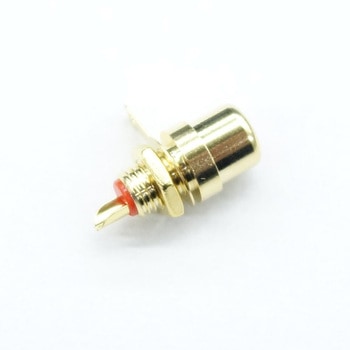

パネル取り付け(絶縁) GND端子はパネルと絶縁しますので、GNDループを作りたくない用途に最適です。 プラスチック(黄)部はΦ19と大型です。

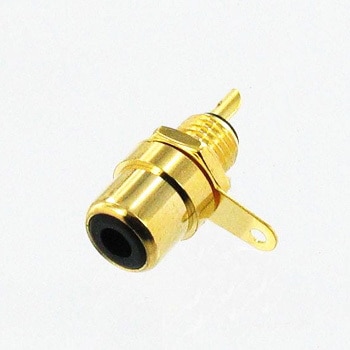

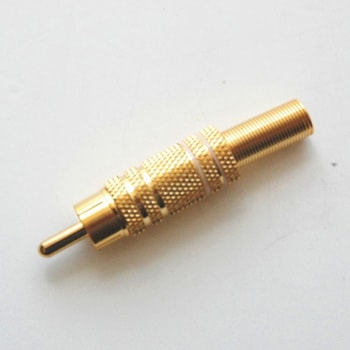

パネル取り付け(絶縁) GND端子はパネルと絶縁しますので、GNDループを作りたくない用途に最適です。 プラスチック(黒)部はΦ19と大型です。
