ユーアールディの電流センサ

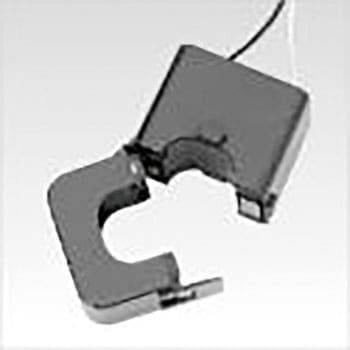

分電盤など既存設備への取付が容易なナイロンスプリング・ワンタッチクランプ型。 各種省エネ対応機器、過負荷防止装置などのシステムに直接インターフェースが可能。 過電圧クランプ素子を内蔵。 変流器二次側(5A)の測定にも応用可能。 超小型ながら最大80Aまでの電流に対応。 10mA～1Aの微小電流領域でも良好な出力直線性。

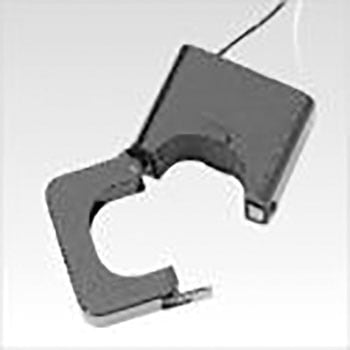

分電盤など既存設備への取付けが容易なナイロンスプリング・ワンタッチクランプ型。 各種省エネ対応機器、過負荷防止装置などのシステムに直接インターフェースが可能。 過電圧クランプ素子を内蔵。 変流器二次側(5A)の測定にも応用も可能。 小型ながら最大120Aまでの電流に対応。 10mA～1Aの微小電流領域でも良好な出力直線性。

クランプ式センサの最小型品。 既存設備への取付けが容易なナイロンスプリング・ワンタッチクランプ型。 極小型ながら最大15Aまでの電流に対応。 電流有・無検出に適する。

±15Vの制御電源対応。 出力は0±4Vで方向判別可能。 絶縁計測可能。 センサ・アンプ一体構造で高信頼性。 DC～20kHz帯の高周波までの計測が可能。(高周波でのご使用の場合定格電流まで使用できなくなる場合がございます。) 3μs以内の高速応答性。

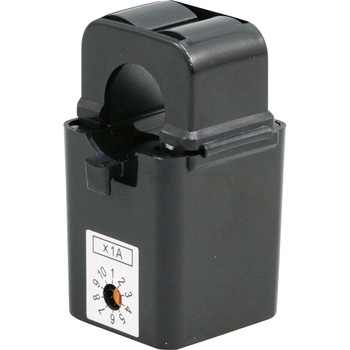

クランプ式交流電流センサに通電検知回路を組み込んだオールインワン構造。 無電源で通電線にクランプするだけで、通電検知信号が得られる。 動作点0.5， 1A固定の高感度型と動作点1A～10A、10A～100A設定型の3タイプを標準化。 定格0.5， 1A未満の小電流対応は、センサに検出電流を(n)ターンすると感度は(n)倍になる。 50Hz/60Hz正弦波専用(波形歪がある場合は動作点が変わります)。

Φ24までの電線に対応する、中型・大電流CT。 分電盤など既存設備への取付が容易なナイロンスプリング・ワンタッチクランプ型。 0.1～300Aまでの広範囲な電流に対応。 過電圧クランプ素子を内蔵。

クランプ式交流電流センサに通電検知回路を組み込んだオールインワン構造。無電源で通電線にクランプするだけで、通電検知信号が得られる。 動作点0.5， 1A固定の高感度型と動作点1A～10A、10A～100A設定型の3タイプを標準化。 定格0.5， 1A未満の小電流対応は、センサに検出電流を(n)ターンすると感度は(n)倍になる。 50Hz/60Hz正弦波専用(波形歪がある場合は動作点が変わります)。

±15Vの制御電源対応。 出力は0±4Vで方向判別できる。 絶縁計測できる。 DC～20kHz帯の高周波までの計測が可能(高周波でのご使用の場合定格電流まで使用できなくなる場合がございます)。 最大300%までの出力直線性(ただし、精度保証は定格電流値であり、連続での使用は定格電流を超えないこと)。 過電流(最大パルス幅以内)でも破壊することがない。 3μs以内の高速応答性。

100mm²までの接地線に取付可能な貫通穴径Φ22のワンタッチクランプ型CT。 1mA～120Aの超ワイドレンジで良好な出力直線性が得られる。 過電圧クランプ素子を内蔵。 近接導体の影響を低減したフェライトコア・分割巻線構造を採用。

分電盤など既存設備への取付が容易なナイロンスプリング・ワンタッチクランプ型。 各種省エネ対応機器、過負荷防止装置などのシステムに直接インターフェースが可能。 過電圧クランプ素子を内蔵。 フェライトコアの採用で1A以下、10mAまでの良好な直線性が得られる。 最大200Aの大電流に対応。

Φ36までの電線に対応する、大型・大電流CT。 分電盤など既存設備への取付が容易なナイロンスプリング・ワンタッチクランプ型。 0.1～500Aまでの広範囲な電流に対応。 過電圧クランプ素子を内蔵。

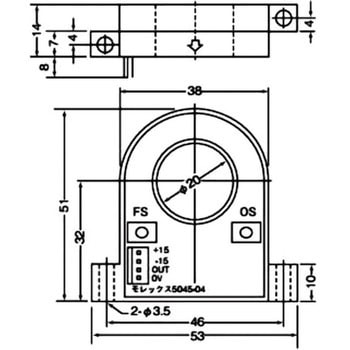

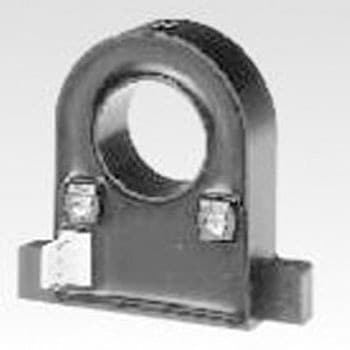

±15Vの制御電源対応。出力は0±4Vで方向判別可能。絶縁計測可能。センサアンプ一体の分割型電線ワンタッチクランプ構造。

+12V単電源対応。 出力は2.5Vを中心に0.5～4.5Vの幅で振れ、方向判別が可能。 絶縁計測可能。 DC～20kHz帯の高周波までの計測が可能(高周波でのご使用の場合定格電流まで使用できなくなる場合がございます)。 過電流(最大パルス幅以内)でも破壊することがない。 3μs以内の高速応答性。

精密計測用の小型標準センサ。(パネル取付対応型) 高透磁率パーマロイコア採用で、1mA～20Aのワイドレンジをカバー。 800：1の高変流比で、二次電流が小さく直接電子回路へのインターフェースが可能。 出力端子は#110標準タブ。リード線ハンダ付いずれにも対応可。

中型・高周波帯域のCT(電流トランス)。 最高500KHz・200Aまでの電流を非接触で検出でき電流線に対してほとんど負荷にならない。 インバータ・電磁調理器・高周波スイッチング電源などの交流高周波電流の検出・制御に応用可能。

プリント板垂直取付用ライトアングルピン。精密計測用CTL-Zシリーズの最小型機種。 超小型品ながら貫通穴は(Φ6)を確保。重量約5gで、貫通導体と一体でプリント板に直接搭載する組立法に最適。 高透磁率パーマロイコアの採用で、1mA～15Aのワイドレンジをカバー。 800：1の高変流比で直接電子回路へのインターフェースが可能。

貫通穴径Φ36の大口径、大型の標準電流センサ。 適用電流最大800Aで、一般計測用CTL汎用シリーズの最上位機種。 1000：1の高変流比で、二次電流が小さく、直接電子回路へのインターフェースが可能。 出力：M3-ネジ端子、取付穴：2-Φ4.5と、大型の盤内組込に適した堅牢な構造。

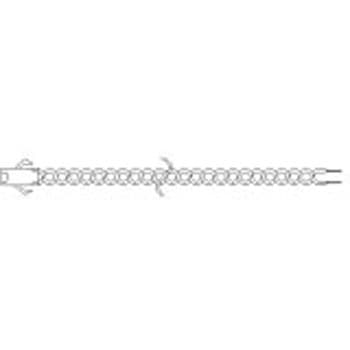

汎用・標準品の小型電流センサ(CTL-6P・-6S)と巻線数(800ターン)共通で適用電流を120Aまで拡大した電気仕様共通の上位機種。 貫通穴Φ12を確保しながら、外形・重量をスリム化した小型化設計。 出力リード線タイプで、任意のコネクタまたはケーブル延長接続が容易。 PC板取付用ピン端子構造も、OEM扱いで対応可能。

汎用標準品の中型電流センサ(CTL-12-S36-10)と巻線数(1000T)共通で適用電流を150Aまでとした電気仕様共通の小型化機種。 貫通穴Φ12を確保しながら、外形・重量をスリム化した小型化設計。 出力リード線タイプで、任意のコネクタまたはケーブル延長接続が容易。 PC板取付用ピン端子構造も、OEM扱いで対応可能。

+5V電源対応。出力は2.5V中心に±2V(方向判別可能。)。絶縁計測ができる。センサ・アンプ一体構造・分割取付型。残留電圧温度係数(OS±1.5mV/℃ typ。出力電圧温度係数(FS)±0.3%/℃ typ

±15Vの制御電源対応。 出力は0±4Vで方向判別可能。 絶縁計測が可能。 センサ・アンプ一体構造・分割取付型。 DC～20kHz帯の高周波までの計測が可能。(高周波でのご使用の場合定格電流まで使用できなくなる場合がございます。) 3μs以内の高速応答性。

プリント板垂直取付用ライトアングルピン。 一般計測用CTL汎用シリーズの最小型機種。 超小型品ながら貫通穴は(Φ6)を確保。重量約5gで、貫通導体と一体でプリント板に直接搭載する組立法に最適。 適用電流最大40Aまでのワイドレンジをカバー。 800：1の高変流比で直接電子回路へのインターフェースが可能。

精密計測用の小型標準センサ。(パネル取付対応型) 高透磁率パーマロイコア採用で、1mA～20Aのワイドレンジをカバー。 800：1の高変流比で、二次電流が小さく直接電子回路へのインターフェースが可能。 出力端子は#110標準タブ。リード線ハンダ付いずれにも対応可。

プリント板水平取付用ストレートピン。精密計測用CTL-Zシリーズの最小型機種。 超小型品ながら貫通穴は(Φ6)を確保。重量約5gで、貫通導体と一体でプリント板に直接搭載する組立法に最適。 高透磁率パーマロイコアの採用で、1mA～15Aのワイドレンジをカバー。 800：1の高変流比で直接電子回路へのインターフェースが可能。

1A、5A入力計器用(定格負荷等の条件あり)。 分割構造で電線にワンタッチクランプにより取付可能。 100：1以上のレンジ。 適用電線径Φ24～Φ100・100A～1000Aの電流対応。 過電圧クランプ素子を内蔵。 面対向式カットコアのスプリング圧接方式。

中型・高周波帯域のCT(電流トランス)。 最高500KHz・200Aまでの電流を非接触で検出でき電流線に対してほとんど負荷にならない。 インバータ・電磁調理器・高周波スイッチング電源などの交流高周波電流の検出・制御に応用可能。

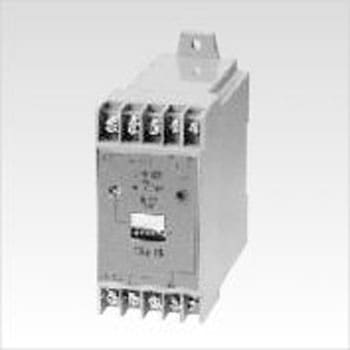

電圧があって電流が不足したとき、断線と判断する方式(サイクル制御に非対応)。 外部制御電源不要な構造で、外部センサ付きの小電流対応型。 電源は、100V/200Vタップ付きで共用可能。 動作点は、0.5A～20Aのプログラム方式で、設定可能。 動作表示LED付き、動作点設定が容易。 警報出力は、無電圧1トランスファー接点。 CT内蔵の標準器(CRY-CP)と互換のCT外付タイプ。

±15Vの制御電源対応。出力は0±4Vで方向判別可能。絶縁計測可能。センサアンプ一体の分割型電線ワンタッチクランプ構造。

±15Vの制御電源対応。 一次巻線多数巻きで±100mAの微小電流の計測が可能。 絶縁計測可能。 DC～20Hzの周波数帯域で使用可能。 最大300%までの出力直線性 (ただし、精度保証は定格電流値であり、連続での使用は定格電流を超えないこと)。

小型軽量化CTL-CLSシリーズと特性互換の端子タイプ。 出力ネジ端子構造の採用で、各種施工条件に標準品で対応可能。 既設分電盤でも取付が容易なナイロンスプリング・ワンタッチクランプ型。 万一のCT2次側開放を保護する開放保護素子を標準装備した安全設計。 Φ10～Φ36の貫通穴径、最大600Aまで対応可能な豊富なバリエーション。

プリント板水平取付用ストレートピン。 一般計測用CTL汎用シリーズの最小型機種。 超小型品ながら貫通穴は(Φ6)を確保。重量約5gで、貫通導体と一体でプリント板に直接搭載する組立法に最適。 適用電流最大40Aまでのワイドレンジをカバー。 800：1の高変流比で直接電子回路へのインターフェースが可能。

貫通穴径Φ24の大口径、精密計測用の標準センサ。 高透磁率パーマロイコアの採用で、1mA～80Aのワイドレンジをカバー。 1000：1の高変流比で、二次電流が小さく直接電子回路へのインターフェースが可能。 出力リード線(0.3mm²×100L)。 パネル取付用には、別売取付金具(HLD-24)を用意。

小型の電流トランス(CT)と発光表示用LEDを一体のケースに封止した構造。 交流電流が流れる電線を中心の穴に貫通させるだけで、通電状況をモニターできる簡便で信頼性の高いLED表示器。

38×38mmのコンパクト設計でありながらΦ18の貫通穴径を確保した汎用性の高い小型電流センサ。 3000：1の高変流比で二次電流が小さく、直接電子回路へのインタフェースが可能。 0.1～180Armsの範囲で優れた直線性。

貫通穴径Φ12の精密計測用中型標準品(CTL-12-S30-10Z)と、寸法・形状完全互換品。 コア断面積を増やし1mA～100Aのワイドレンジをカバー。 720：1の変流比で、二次電流が小さく直接電子回路へのインターフェースが可能。 出力端子は(Φ2.36×9L)丸ピンで堅牢な構造。リード線ハンダ付、または、別売コネクタセットいずれにも対応可。 パネル取付用には、別売取付金具(HLD-12)を用意。

貫通穴径Φ12の精密計測用中型標準センサ。 高透磁率パーマロイコア採用で、1mA～100Aのワイドレンジをカバー。 1000：1の高変流比で、二次電流が小さく直接電子回路へのインターフェースが可能。 出力端子は(Φ2.36×9L)丸ピンで堅牢な構造。リード線ハンダ付、または、別売コネクタセットいずれにも対応可。 パネル取付用には、別売取付金具(HLD-12)を用意。

モータの過負荷・ヒータの部分短絡、各種電子機器の異常を検知する過電流警報器。 外部制御電源不要な構造で、外部センサ付きの小電流対応型。 電源は、100V/200Vタップ付きで共用可能。 動作点は、0.5A～20Aのプログラム方式で、正確な過負荷検知が可能。 モータの起動電流、トランスの励磁突入電流などの始動モードに対し、電流整定までの不感帯タイマーにより誤動作を防止。 動作表示LED付き、動作点設定が容易。 警報出力は、無電圧1トランスファー接点。 CT内蔵の標準器(CRY-DP)と互換のCT外付タイプ。
