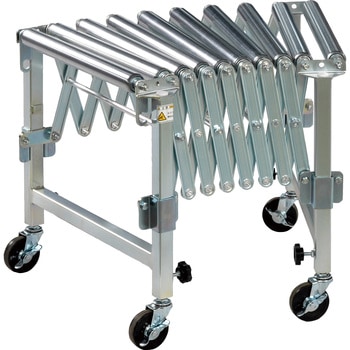

アコーディオンカーブコンベヤとは、曲線系のカーブコンベヤの中でもアコーディオンのように伸縮が可能なコンベヤのことを指します。作業ラインの大きさによってアコーディオンカーブコンベヤの長さを伸縮することで効率的な作業が可能です。曲げることも可能なので狭い場所でも使えるのがメリット。流通の現場などで使用されるものなので一般的に目にする機会は少ないですが、梱包や出荷といったラインや、トラックへの積み込み等の場面で多用されています。
縮む、伸びる、曲がるの3機能を備え、様々な環境に対応します。スペースを最大限に活かした効率的な搬送ラインを実現します。100mmのワンアクションダブルロック式キャスターの採用により格段の操作性を誇ります。角型式フレーム、脚の採用により強固です。
用途絶えず変化する梱包、出荷ラインに。トラックへの荷積み、荷降ろしに。工程間のつなぎコンベヤとして。
機長(mm)438～1383
ローラー幅(mm)500
仕様100mm 車輪(旋回部のダブルロック式自在キャスター)
トラスコ品番461-1217
材質ローラー:スチール車輪:ゴム
質量(kg)30
ピッチ(mm)40～175
シャフト径(Φmm)12
肉厚(mm)1.2
許容荷重40kg/4本
機高(mm)535～835
機幅(mm)634
ローラー径(Φmm)38
1台
￥39,900
税込￥43,890
10日以内出荷
伸縮性のローラーコンベアです。
ロック式キャスター採用。
高さ調節可能。
連結可能です。
機長(mm)450～1300
ローラー幅(mm)478
材質スチール
質量(kg)約34.5
使用荷重(kg)130
ローラー間隔(mm)130
コンベア機高H(mm)670～940
ローラー外径(Φmm)50
関連資料よくある商品Q&A(0.2MB)
1台
￥25,900
税込￥28,490
当日出荷
縮む、伸びる、曲がるの3機能を備え、様々な環境に対応します。スペースを最大限に活かした効率的な搬送ラインを実現します。100mmのワンアクションダブルロック式キャスターの採用により格段の操作性を誇ります。角型式フレーム、脚の採用により強固です。
用途絶えず変化する梱包、出荷ラインに。トラックへの荷積み、荷降ろしに。工程間のつなぎコンベヤとして。
機長(mm)1458～5238
ローラー幅(mm)500
仕様100mm 車輪(旋回部のダブルロック式自在キャスター)
トラスコ品番461-1241
材質ローラー:スチール車輪:ゴム
質量(kg)90
ピッチ(mm)40～175
シャフト径(Φmm)12
肉厚(mm)1.2
許容荷重40kg/4本
機高(mm)535～835
機幅(mm)634
ローラー径(Φmm)38
1台
￥109,000
税込￥119,900
11日以内出荷
フリーカーブローラコンベヤ 3スパン
Φ38ローラのWeb専用タイプ
動力不要で低コスト。省エネ、省力化をサポート。
水平設置の手押し搬送、傾斜設置の自重搬送など、用途や作業条件に合わせて様々な使い方が出来ます。
伸縮、カーブとも自由自在で使用しないときにはコンパクトに収納、移動もらくらく。
ローラ単列タイプで重い荷物を運ぶのに最適。
機長(mm)1011～2964
ローラー幅(mm)490
機幅(mm)500
配列単列(ローラー)
ローラーピッチ(mm)40～133
ローラー径(Φmm)38
機高(mm)563～838
許容荷重(kg)40(水平時/4本軸あたり)
自重(kg)56
キャスター径(Φmm)100(ブレーキ付)
仕様【スパン】3
1台
￥73,900
税込￥81,290
4日以内出荷
フリーカーブローラコンベヤ 4スパン
Φ38ローラのWeb専用タイプ
動力不要で低コスト。省エネ、省力化をサポート。
水平設置の手押し搬送、傾斜設置の自重搬送など、用途や作業条件に合わせて様々な使い方が出来ます。
伸縮、カーブとも自由自在で使用しないときにはコンパクトに収納、移動もらくらく。
ローラ単列タイプで重い荷物を運ぶのに最適。
機長(mm)1348～3952
ローラー幅(mm)490
機幅(mm)500
配列単列(ローラー)
ローラーピッチ(mm)40～133
ローラー径(Φmm)38
機高(mm)563～838
許容荷重(kg)40(水平時/4本軸あたり)
自重(kg)73
キャスター径(Φmm)100(ブレーキ付)
仕様【スパン】4
1台
￥86,900
税込￥95,590
4日以内出荷
床置きタイプです。作業が終われば、丸めて楽々収納できます。丸まるコンベヤと組み合わせ使用できます。
用途ダンボールケース、プラコンなどの搬送に。
トラスコ品番855-0144
材質スチール
2018年トラスコ掲載ページ8 1287
1台
￥55,900
税込￥61,490
翌日出荷
床置きタイプ、直線・カーブ・S字と自在に設置可能です。作業が終われば、丸めて楽々収納できます。樹脂リンク、小径アルミローラを使用し軽量です。
用途ダンボールケース、プラコンなどの搬送に。
トラスコ品番855-0143
材質ローラ:アルミ製、シャフトSSメッキ、リンク:POM、ベアリング:チール製
2018年トラスコ掲載ページ8 1287
1台
￥38,900
税込￥42,790
翌日出荷
フリーカーブローラコンベヤ 2スパン
Φ38ローラのWeb専用タイプ
動力不要で低コスト。省エネ、省力化をサポート。
水平設置の手押し搬送、傾斜設置の自重搬送など、用途や作業条件に合わせて様々な使い方が出来ます。
伸縮、カーブとも自由自在で使用しないときにはコンパクトに収納、移動もらくらく。
ローラ単列タイプで重い荷物を運ぶのに最適。
機長(mm)678～1976
ローラー幅(mm)490
機幅(mm)500
配列単列(ローラー)
ローラーピッチ(mm)40～133
ローラー径(Φmm)38
機高(mm)563～838
許容荷重(kg)40(水平時/4本軸あたり)
自重(kg)39
キャスター径(Φmm)100(ブレーキ付)
仕様【スパン】2
1台
￥49,900
税込￥54,890
4日以内出荷
縮む、伸びる、曲がるの3機能を備え、様々な環境に対応します。スペースを最大限に活かした効率的な搬送ラインを実現します。100mmのワンアクションダブルロック式キャスターの採用により格段の操作性を誇ります。角型式フレーム、脚の採用により強固です。
用途絶えず変化する梱包、出荷ラインに。トラックへの荷積み、荷降ろしに。工程間のつなぎコンベヤとして。
機長(mm)778～2668
ローラー幅(mm)500
仕様100mm 車輪(旋回部のダブルロック式自在キャスター)
トラスコ品番461-1225
材質ローラー:スチール車輪:ゴム
質量(kg)50
ピッチ(mm)40～175
シャフト径(Φmm)12
肉厚(mm)1.2
許容荷重40kg/4本
機高(mm)535～835
機幅(mm)634
ローラー径(Φmm)38
1台
￥65,900
税込￥72,490
翌日出荷
1台で伸び、縮み、曲りそして移動ができ、簡単に高さが調整できるコンベヤです。連結用金具2個付属(1台当たり)しているので2台3台と連結してのご使用も可能です。
用途ダンボールケース、プラコンなど搬送。
機長(mm)771～2142
ローラー幅(mm)385
仕様Φ75mm自在ストッパー付カーブ半径180°：最大1000mm、最小550mmカーブ半径90°：最大2200mm、最小900mmS字偏芯幅：600～1200mm
トラスコ品番465-9171
材質本体:スチール(メッキ)車輪:ゴム
質量(kg)33
ピッチ(mm)40～137
シャフト径(Φmm)8
肉厚(mm)1.2
許容荷重30kg/4本
機高(mm)525～825
機幅(mm)489.4
ローラー径(Φmm)38
1台
￥67,900
税込￥74,690
3日以内出荷
縮む、伸びる、曲がるの3機能を備え、様々な環境に対応します。スペースを最大限に活かした効率的な搬送ラインを実現します。100mmのワンアクションダブルロック式キャスターの採用により格段の操作性を誇ります。角型式フレーム、脚の採用により強固です。
用途絶えず変化する梱包、出荷ラインに。トラックへの荷積み、荷降ろしに。工程間のつなぎコンベヤとして。
機長(mm)1458～5238
ローラー幅(mm)243(2列)
仕様100mm 車輪(旋回部のダブルロック式自在キャスター)
トラスコ品番461-1284
材質ローラー:スチール車輪:ゴム
質量(kg)90.4
ピッチ(mm)40～175
シャフト径(Φmm)12
肉厚(mm)1.2
許容荷重40kg/4本
機高(mm)535～835
機幅(mm)634
ローラー径(Φmm)38
1台
￥149,000
税込￥163,900
翌日出荷
縮む、伸びる、曲がるの3機能を備え、様々な環境に対応します。スペースを最大限に活かした効率的な搬送ラインを実現します。100mmのワンアクションダブルロック式キャスターの採用により格段の操作性を誇ります。角型式フレーム、脚の採用により強固です。
用途絶えず変化する梱包、出荷ラインに。トラックへの荷積み、荷降ろしに。工程間のつなぎコンベヤとして。
機長(mm)1118～3953
ローラー幅(mm)243(2列)
仕様100mm 車輪(旋回部のダブルロック式自在キャスター)
トラスコ品番461-1276
材質ローラー:スチール車輪:ゴム
質量(kg)70.3
ピッチ(mm)40～175
シャフト径(Φmm)12
肉厚(mm)1.2
許容荷重40kg/4本
機高(mm)535～835
機幅(mm)634
ローラー径(Φmm)38
1台
￥98,900
税込￥108,790
翌日出荷
フリーカーブローラコンベヤ 1スパン
Φ38ローラのWeb専用タイプ
動力不要で低コスト。省エネ、省力化をサポート。
水平設置の手押し搬送、傾斜設置の自重搬送など、用途や作業条件に合わせて様々な使い方が出来ます。
伸縮、カーブとも自由自在で使用しないときにはコンパクトに収納、移動もらくらく。
ローラ単列タイプで重い荷物を運ぶのに最適。
機長(mm)394～1045
ローラー幅(mm)490
機幅(mm)500
配列単列(ローラー)
ローラーピッチ(mm)40～133
ローラー径(Φmm)38
機高(mm)563～838
許容荷重(kg)40(水平時/4本軸あたり)
自重(kg)22
キャスター径(Φmm)100(ブレーキ付)
仕様【スパン】1
1台
￥31,900
税込￥35,090
4日以内出荷
樹脂ローラー型の伸縮コンベヤです。
1台で、伸び、縮み、曲がり、そして移動ができ、簡単に高さ調整ができます。
樹脂ローラ型の伸縮コンベヤでする
1台で、伸び、縮み、曲がり、そして移動ができ、簡単に高さ調整ができるコンベヤ。
使用部品ローラは、メーカー標準の信頼性の高い部品を使用。
フレームは、プレス加工をして強度を持たせ、ユニクロメッキを施し美しい仕上げ。
用途サニタリー性が必要な食品、薬品工場の生産工程間ダンボール箱、プラコン、オリコンなどの搬送、製函機、梱包機、結束機の前後
ローラー幅(mm)385
仕様Φ75mm自在ストッパー付
材質ローラー：ABS樹脂、本体：スチール(メッキ)、車輪：ゴム、ベアリング：ステンレス(SUS316)、シャフト、ボルトナット、ジョイント金具：スチール
寸法(mm)【カーブ半径180°】最大1000/最小550、【カーブ半径90°】最大2200/最小900、【S字偏芯幅】660～1200
許容荷重(kg)20/4本
ピッチ(mm)40～137
シャフト径(Φmm)8
肉厚(mm)2.6
機高(mm)525～825
機幅(mm)489.4
ローラー径(Φmm)38
1台で伸び、縮み、曲がり、そして移動できて、高さも簡単に調節できます。
フレームはプレス加工にて充分強度をもたせ、ユニクロメッキ仕上げのため美しく耐食性に優れています。
連結金具付きです。
ローラー幅(mm)400
ピッチ(mm)(ローラー)40～137
全幅(mm)523
全高(mm)530～850
ローラー径(Φmm)38
樹脂ローラー型の伸縮コンベヤです。
1台で、伸び、縮み、曲がり、そして移動ができ、簡単に高さ調整ができます。
樹脂ローラ型の伸縮コンベヤでする
1台で、伸び、縮み、曲がり、そして移動ができ、簡単に高さ調整ができるコンベヤ。
使用部品ローラは、メーカー標準の信頼性の高い部品を使用。
フレームは、プレス加工をして強度を持たせ、ユニクロメッキを施し美しい仕上げ。
用途サニタリー性が必要な食品、薬品工場の生産工程間ダンボール箱、プラコン、オリコンなどの搬送、製函機、梱包機、結束機の前後
ローラー幅(mm)385
機長(mm)1468～4184
トラスコ品番453-4611
材質ローラー：ABS樹脂、本体：スチール(メッキ)、車輪：ゴム、ベアリング：ステンレス(SUS316)、シャフト、ボルトナット、ジョイント金具：スチール
寸法(mm)【カーブ半径180°】最大1000・最小550、【カーブ半径90°】最大2200・最小900、【S字偏芯幅】660～1200
許容荷重(kg)20/4本
ピッチ(mm)40～137
シャフト径(Φmm)8
肉厚(mm)2.6
キャスターΦ75mm自在ストッパー付
機高(mm)525～825
機幅(mm)489.4
ローラー径(Φmm)38
1台
￥139,000
税込￥152,900
翌日出荷
縮む、伸びる、曲がるの3機能を備え、様々な環境に対応します。スペースを最大限に活かした効率的な搬送ラインを実現します。100mmのワンアクションダブルロック式キャスターの採用により格段の操作性を誇ります。角型式フレーム、脚の採用により強固です。
用途絶えず変化する梱包、出荷ラインに。トラックへの荷積み、荷降ろしに。工程間のつなぎコンベヤとして。
機長(mm)1118～3953
ローラー幅(mm)500
仕様100mm 車輪(旋回部のダブルロック式自在キャスター)
トラスコ品番461-1233
材質ローラー:スチール車輪:ゴム
質量(kg)70
ピッチ(mm)40～175
シャフト径(Φmm)12
肉厚(mm)1.2
許容荷重40kg/4本
機高(mm)535～835
機幅(mm)634
ローラー径(Φmm)38
1台
￥87,900
税込￥96,690
翌日出荷
縮む、伸びる、曲がるの3機能を備え、様々な環境に対応します。スペースを最大限に活かした効率的な搬送ラインを実現します。100mmのワンアクションダブルロック式キャスターの採用により格段の操作性を誇ります。角型式フレーム、脚の採用により強固です。
用途絶えず変化する梱包、出荷ラインに。トラックへの荷積み、荷降ろしに。工程間のつなぎコンベヤとして。
機長(mm)778～2668
ローラー幅(mm)243(2列)
仕様100mm 車輪(旋回部のダブルロック式自在キャスター)
トラスコ品番461-1268
材質ローラー:スチール車輪:ゴム
質量(kg)50.2
ピッチ(mm)40～175
シャフト径(Φmm)12
肉厚(mm)1.2
許容荷重40kg/4本
機高(mm)535～835
機幅(mm)634
ローラー径(Φmm)38
1台
￥65,900
税込￥72,490
10日以内出荷
縮む、伸びる、曲がるの3機能を備え、様々な環境に対応します。スペースを最大限に活かした効率的な搬送ラインを実現します。100mmのワンアクションダブルロック式キャスターの採用により格段の操作性を誇ります。角型式フレーム、脚の採用により強固です。
用途絶えず変化する梱包、出荷ラインに。トラックへの荷積み、荷降ろしに。工程間のつなぎコンベヤとして。
機長(mm)438～1383
ローラー幅(mm)243(2列)
仕様100mm 車輪(旋回部のダブルロック式自在キャスター)
トラスコ品番461-1250
材質ローラー:スチール車輪:ゴム
質量(kg)30.1
ピッチ(mm)40～175
シャフト径(Φmm)12
肉厚(mm)1.2
許容荷重40kg/4本
機高(mm)535～835
機幅(mm)634
ローラー径(Φmm)38
1台
￥43,900
税込￥48,290
10日以内出荷
縮めておけば場所を取りません。
車輪付きで移動が簡単にできます。
高さ調整自由自在、アジャストボルトで微調整も可能です。
ローラー・フレームはユニクロメッキ付きで美麗です。
外幅寸法(mm)560
脚数(本)5
1台で伸び、縮み、曲がり、そして移動できて、高さも簡単に調節できます。
フレームはプレス加工にて充分強度をもたせ、ユニクロメッキ仕上げのため美しく耐食性に優れています。
連結金具付きです。
ローラー幅(mm)400
ピッチ(mm)(ローラー)40～137
全幅(mm)523
全高(mm)530～850
ローラー径(Φmm)38
1台で伸び、縮み、曲りそして移動ができ、簡単に高さが調整できるコンベヤです。連結用金具2個付属(1台当たり)しているので2台3台と連結してのご使用も可能です。
用途ダンボールケース、プラコンなど搬送。
機長(mm)1468～4184
ローラー幅(mm)385
仕様Φ75mm自在ストッパー付カーブ半径180°：最大1000mm、最小550mmカーブ半径90°：最大2200mm、最小900mmS字偏芯幅：600～1200mm
トラスコ品番465-9180
材質本体:スチール(メッキ)車輪:ゴム
質量(kg)62
ピッチ(mm)40～137
シャフト径(Φmm)8
肉厚(mm)1.2
許容荷重30kg/4本
機高(mm)525～825
機幅(mm)489.4
ローラー径(Φmm)38
欠品中
伸縮性のローラーコンベヤです。4輪ともブレーキ付きキャスター採用で移動も、固定も簡単操作。
高さも調整可能。
機長(mm)420～1295
ローラー間隔(mm)42～167
材質スチール(ローラー部/本体)
仕様連結可能
質量(kg)42
ローラー幅(mm)500
使用荷重(kg)136
脚数(本)2
コンベア機高H(mm)666～940
ローラー外径(Φmm)42
ローラー軸径(Φmm)12.7
外幅(mm)660
取扱い終了
樹脂ローラー型の伸縮コンベヤです。
1台で、伸び、縮み、曲がり、そして移動ができ、簡単に高さ調整ができます。
樹脂ローラ型の伸縮コンベヤでする
1台で、伸び、縮み、曲がり、そして移動ができ、簡単に高さ調整ができるコンベヤ。
使用部品ローラは、メーカー標準の信頼性の高い部品を使用。
フレームは、プレス加工をして強度を持たせ、ユニクロメッキを施し美しい仕上げ。
用途サニタリー性が必要な食品、薬品工場の生産工程間ダンボール箱、プラコン、オリコンなどの搬送、製函機、梱包機、結束機の前後
ローラー幅(mm)385
機長(mm)1090～3100
トラスコ品番453-4603
材質ローラー：ABS樹脂、本体：スチール(メッキ)、車輪：ゴム、ベアリング：ステンレス(SUS316)、シャフト、ボルトナット、ジョイント金具：スチール
寸法(mm)【カーブ半径180°】最大1000・最小550、【カーブ半径90°】最大2200・最小900、【S字偏芯幅】660～1200
許容荷重(kg)20/4本
ピッチ(mm)40～137
シャフト径(Φmm)8
肉厚(mm)2.6
キャスターΦ75mm自在ストッパー付
機高(mm)525～825
機幅(mm)489.4
ローラー径(Φmm)38
取扱い終了
駆動コンベヤ。
伸縮、カーブ、高さの変更が自由自在です。
正逆運転が自在にできます。
フレーム、ローラにはユニクロメッキが施してあります。
丸ベルト駆動で静音運転です。
用途製品の入出荷ライン、生産工程間ダンボール箱、プラコン、オリコンなどの搬送
機長(mm)1610～4190
仕様ISO9001認証取得工場製
トラスコ品番127-9891
材質ローラ：スチール製/メッキ、フレーム：スチール製/メッキ、ベアリング、シャフト、ボルトナット、ジョイント金具：スチール製
許容荷重(kg)25
ピッチ(mm)45～137
電動機単相100V25W×4
機高(mm)550～850
ローラー径(Φmm)42.7
速度(m/min)18または25/22または30
取扱い終了
駆動コンベヤ。
伸縮、カーブ、高さの変更が自由自在です。
正逆運転が自在にできます。
フレーム、ローラにはユニクロメッキが施してあります。
丸ベルト駆動で静音運転です。
用途製品の入出荷ライン、生産工程間ダンボール箱、プラコン、オリコンなどの搬送
機長(mm)1610～4190
仕様ISO9001認証取得工場製
トラスコ品番128-1474
材質ローラ：スチール製/メッキ、フレーム：スチール製/メッキ、ベアリング、シャフト、ボルトナット、ジョイント金具：スチール製
許容荷重(kg)25
ピッチ(mm)45～137
電動機三相200V25W×4
機高(mm)550～850
ローラー径(Φmm)42.7
速度(m/min)18または25/22または30
取扱い終了
駆動コンベヤ。
伸縮、カーブ、高さの変更が自由自在です。
正逆運転が自在にできます。
フレーム、ローラにはユニクロメッキが施してあります。
丸ベルト駆動で静音運転です。
用途製品の入出荷ライン、生産工程間ダンボール箱、プラコン、オリコンなどの搬送
機長(mm)1610～4190
仕様ISO9001認証取得工場製
トラスコ品番127-8309
材質ローラ：スチール製/メッキ、フレーム：スチール製/メッキ、ベアリング、シャフト、ボルトナット、ジョイント金具：スチール製
許容荷重(kg)25
ピッチ(mm)45～137
電動機単相100V25W×4
機高(mm)550～850
ローラー径(Φmm)42.7
速度(m/min)18または25/22または30
取扱い終了
駆動コンベヤ。
伸縮、カーブ、高さの変更が自由自在です。
正逆運転が自在にできます。
フレーム、ローラにはユニクロメッキが施してあります。
丸ベルト駆動で静音運転です。
用途製品の入出荷ライン、生産工程間ダンボール箱、プラコン、オリコンなどの搬送
機長(mm)1610～4190
仕様ISO9001認証取得工場製
トラスコ品番127-8301
材質ローラ：スチール製/メッキ、フレーム：スチール製/メッキ、ベアリング、シャフト、ボルトナット、ジョイント金具：スチール製
許容荷重(kg)25
ピッチ(mm)45～137
電動機三相200V25W×4
機高(mm)550～850
ローラー径(Φmm)42.7
速度(m/min)18または25/22または30
取扱い終了
商品には支障がないのですが、一部訳ありの為、通常販売できない商品です。訳あり内容をご確認の上、ご購入ください。訳あり内容が複数ある場合、商品の選択は出来ませんのでご了承ください。
質量(kg)42
ローラー幅(mm)500
使用荷重(kg)136
機長(mm)420～1295
脚数(本)2
ローラー間隔(mm)42～167
コンベア機高H(mm)666～940
ローラー外径(Φmm)42
ローラー軸径(Φmm)12.7
外幅(mm)660
取扱い終了
