14ページ目: 油圧機器・油圧ホース
商品豆知識
機器や配管の接続にご使用いただけます。全て禁油禁水処理を行っております。
用途高圧ガス用継手
材質(本体)BS
最高使用圧力(MPa)1以下
カスタマイズ可
RoHS
耐熱性、耐寒性に優れ、使用温度範囲が-40℃～100℃に拡大されています。
内面ゴムは耐油性に優れ、外面ゴムは耐油性、耐候性、耐摩耗性に優れています。
耐衝撃耐力性に優れています。
MIDオイルホースに比べ軽量で柔軟性に富んでいるため、持ち運び、取り扱い、配管施工が容易です。
用途温水での使用は出来ません。
※流体が凍結した状態では使用不可
※原子力関係機器およびその施設・周辺機器にはご使用頂けません。ご使用された際のトラブルに関しましては一切の責任を負いかねます。
サイズ6/8/9/12/15/19/25/32/38/50
内径×外径(Φmm)6.3×13.8/7.9×15.2/9.5×17.0/12.7×20.5/15.9×25.0/19.0×27.5/25.4×34.0/31.8×44.0/38.1×51.5/50.8×65.0
最高使用圧力(MPa)サイズ6～12=1.5 / サイズ15～50=1.0
使用流体一般作動油/潤滑油
外面黒色スムース
RoHS指令(10物質対応)対応
関連資料(0.33MB)
サービス分類オーダー・加工
両端共にR(おねじ)の金具付です。基本的には片側にH側カップラを取り付けて使用します。
材質合成ゴム
使用温度範囲(℃)-40～100
最高使用圧力(MPa)70
使用作動油一般(鉱物性)
カスタマイズ可
小さい曲げ半径でコンパクトな油圧配管が可能。さらに寿命・耐疲労性を重視した一般作動油(鉱物性)用の高圧ホースです。
ブリヂストンでは口金・アダプター・カプラ(カップラー)・スイベルジョイント等豊富なラインナップがあります。
ブリヂストンの高圧ゴムホース、パスカラート、エポーク、高圧樹脂ホースパステージライン、超高圧ホースプリモライン及びアダプターなどの継手類は、油圧機器の配管・高圧配管用として開発したものです。
用途建設・土木・農業・輸送・工業等、多種多様な産業の分野で必要とされ、高品質・高性能なブリヂストン製の一般作動油(鉱物性)用高圧ホース。
長さ(mm)200～100000(ただし、呼び径により異なります)
内径(Φmm)04(6.3)、06(9.5)、08(12.7)、12(19.0)、16(25.4)、20(31.8)、24(38.1)、32(50.8)
最高使用圧力(MPa)PA01(1.5)、PA03(3.5)、PA07(7.0)、PA10(10.5)、PA14(14.0)、PA17(17.0)、PA21(21.0)、PA28(28.0)、PA35(35.0)
流体温度(℃)油：-40～+100、水：0～+60、水-グリコール：-40～+60(流体が凍結した状態では使用不可)
材質(外被)耐候性合成ゴム：PA01・PA03、耐摩耗性耐候性合成ゴム：PA07～35
適合流体鉱物性作動油：PA01～35、水：PA01・PA0304～0316、水-グリコール：PA01～14シリーズの04～16サイズ
RoHS指令(10物質対応)対応
関連資料メーカーホースカタログ(2.44MB) 金具、アダプター ネジ規格一覧表(0.41MB) 継手一覧表(0.43MB)
推奨雰囲気温度(℃)油：-40～+70、水：0～+70、水-グリコール：-40～+70
材質(内管)耐油性合成ゴム
サービス分類オーダー・加工
材質(本体)(メッキ)SS・SC相当鋼(亜鉛メッキ・クロメート処理)
RoHS指令(10物質対応)対応
材質(本体)(メッキ)SS・SC相当鋼(亜鉛メッキ・クロメート処理)
RoHS指令(10物質対応)対応
材質(本体)(メッキ)SS・SC相当鋼(亜鉛メッキ・クロメート処理)
RoHS指令(10物質対応)対応
材質(本体)(メッキ)SS・SC相当鋼(亜鉛メッキ・クロメート処理)
RoHS指令(10物質対応)対応

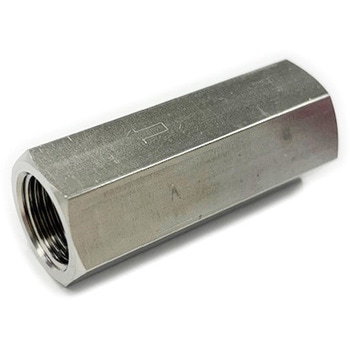

用途に応じてねじ形状・シールパッキンが選べます。
逆圧や漏れに強いシンプルなポペット構造です。
材質(本体)SUS316
使用温度範囲(℃)-20～80
材質(シール)ニトリルゴム
ねじの種類めねじ×めねじ
最高使用圧力(MPa[kgf/cm2])1.96(20)
使用流体空気/水/油
耐圧力(MPa[kgf/cm2])9.8(100)
クラッキング圧力(MPa[kgf/cm2])0.007(0.07)
RoHS指令(10物質対応)対応
![SR09ORFSURアダプター 清水製作所[継手]](http://jp.images-monotaro.com/Monotaro3/pi/middle/mono19481308-230202-02.jpg)
材質SS400又はS15C相当以上
表面処理電気亜鉛めっき三価クロメート
RoHS指令(10物質対応)対応
![SR0913アダプター 清水製作所[継手]](http://jp.images-monotaro.com/Monotaro3/pi/middle/mono19477169-230202-02.jpg)
材質SS400又はS15C相当以上
表面処理電気亜鉛めっき三価クロメート
RoHS指令(10物質対応)対応
![US0609(異径)アダプター 清水製作所[継手]](http://jp.images-monotaro.com/Monotaro3/pi/middle/mono19476189-230202-02.jpg)
材質SS400又はS15C相当以上
表面処理電気亜鉛めっき三価クロメート
RoHS指令(10物質対応)対応
AQPの卓越性は最高に挑戦的な(困難な)条件の下における耐久性と長寿命に反映されています。
AQPホースは従来のホースと比較して5倍も長持ちします。
用途難燃性流体、空気、燃料油、潤滑油、並びにその他の工業用流体
バルブレス構造なので、圧力損失が少なく、粘度の高い流体でもスムーズに流れます。
特に水配管、中低圧配管に適したカップリングです。
用途水配管用、一般作動油用配管用、油圧配管用、高圧配管用
材質(本体)黄銅
材質(シール)NBR
海洋開発など厳しい環境下での使用に適しています。
独自の内面シール構造を採用することでステンレス製でありながら鋼鉄製と同等の最高使用圧力20.6MPaを実現。
接即時の振動や衝撃に対してもセーフティロック(離脱防止機構)がガッチリと保持します。
自動開閉バルブを内蔵し、分離時に流体の流出を防止。取り扱いも容易です。
耐圧力(MPa[kgf/cm2])31.0(316)
適合流体水、作動油、ガス、蒸気
最高使用圧力(MPa[kgf/cm2])20.6(210)
材質(シール)ふっ素ゴム
バルブ構造両路開閉型
使用温度範囲(℃)-20～180
材質ステンレス(SUS304)
ソケットorプラグプラグ
1個
￥330
税込￥363
当日出荷
1個
￥285
税込￥314
当日出荷
油圧配管の中低圧ホースで、高温使用に適しています。
材質内面チューブ：耐油性合成ゴム、補強層：合成繊維、外面カバー：耐候性合成ゴム
内径(Φmm)9.5
最高使用圧力(MPa)1
外径(Φmm)19
適合流体一般作動油
最小破壊圧力(MPa)3.9
補強層1Y/B
流体温度範囲(℃)-30～120
内径(Φインチ)3/8
推奨雰囲気温度(℃)-30～80
適合金具1001・1002・1004・1005
材質内面チューブ：耐油性合成ゴム、補強層：合成繊維、外面カバー：耐候性合成ゴム
内径(Φmm)31.8
最高使用圧力(MPa)1
外径(Φmm)44
適合流体一般作動油
最小破壊圧力(MPa)4
補強層2Y/B
流体温度範囲(℃)-40～100
内径(Φインチ)1.25
推奨雰囲気温度(℃)-40～80
適合金具GAC1001・GAC1002・GAC1004・GAC1005・GAC6012・GAC6013・GAC METST
高寿命、高耐疲労性
小さい曲げ半径でコンパクトな油圧配管が可能
ポンプ定格圧力に見合った幅広い商品体系
JIS K6349-3(高圧ゴムホース) JIS B8360(高圧ゴムホースアセンブリ) 準拠品
用途一般油圧配管用
ホース内径(Φmm)6.3
ホース外径(Φmm)15.1
最小曲げ半径(mm)70
補強層2W
高寿命、高耐疲労性
小さい曲げ半径でコンパクトな油圧配管が可能
ポンプ定格圧力に見合った幅広い商品体系
JIS K6349-3(高圧ゴムホース) JIS B8360(高圧ゴムホースアセンブリ) 準拠品
用途一般油圧配管用
ホース内径(Φmm)6.3
ホース外径(Φmm)15.2
最小曲げ半径(mm)80
補強層2W
小さい曲げ半径でコンパクトな油圧配管が可能 さらに寿命・耐疲労性を重視した一般作動油(鉱物性)用の高圧ホースです。
用途建設・土木・農業・輸送・工業等、多種多様な産業の分野で必要とされ、高品質・高性能なブリヂストン製の一般作動油(鉱物性)用高圧ホース。寿命・耐疲労性を重視・小さい曲げ半径でコンパクトな油圧配管が可能 ブリヂストンでは口金・アダプター・カプラ(カップラー)・スイベルジョイント等豊富なラインナップがあります。 ※ブリヂストンの高圧ゴムホース、パスカラート、エポーク、高圧樹脂ホースパステージライン、超高圧ホースプリモライン及びアダプターなどの継手類は、油圧機器の配管・高圧配管用として開発したものです。
最高使用圧力(MPa)3.5
ホース内径(Φmm)19
ホース外径(Φmm)31.4
最小曲げ半径(mm)135
最小破壊圧力(MPa)14
補強層4C
小さい曲げ半径でコンパクトな油圧配管が可能 さらに寿命・耐疲労性を重視した一般作動油(鉱物性)用の高圧ホースです。
用途建設・土木・農業・輸送・工業等、多種多様な産業の分野で必要とされ、高品質・高性能なブリヂストン製の一般作動油(鉱物性)用高圧ホース。寿命・耐疲労性を重視・小さい曲げ半径でコンパクトな油圧配管が可能 ブリヂストンでは口金・アダプター・カプラ(カップラー)・スイベルジョイント等豊富なラインナップがあります。 ※ブリヂストンの高圧ゴムホース、パスカラート、エポーク、高圧樹脂ホースパステージライン、超高圧ホースプリモライン及びアダプターなどの継手類は、油圧機器の配管・高圧配管用として開発したものです。
最高使用圧力(MPa)3.5
ホース内径(Φmm)9.5
ホース外径(Φmm)17.4
最小曲げ半径(mm)65
最小破壊圧力(MPa)14
補強層4C
最高使用圧力(MPa)21
ねじの種類Rc
接続方式ねじ接続形
使用流体石油系作動油/りん酸エステル系作動油
RoHS指令(10物質対応)対応
バルブ種類流量制御弁
低騒音：吸い込み口が広いため、吸い込み抵抗が小さく低騒音です。
高効率：クッションプレート方式により、サイドクリアランスは常に一定です。
吐出口径Rc3/8
質量(kg)4.4
種類ベーンポンプ
取付方式フランジ取付形
外形寸法(mm)116×123×118
使用流体石油系作動油/水・グリコール系作動油
シェルアンドチューブタイプ熱交換器(多管式熱交換器)とは、シェル(胴体)に多数のチューブ(伝熱管)を収めた熱交換器の形状を表します。
小さな空間の中で大きな伝熱面積を得られ、流体の圧力損失を小さく設計できます。
低温から高温、低圧から高圧また、加熱・冷却・蒸発・凝縮全ての用途に適応できます。
他の熱交換器と比べても信頼性が高く、油圧業界、化学関係でもっとも広く用いられています。
基本的な構造は単純な為、メンテナンスも容易になっております。
【固定管板式】
管板が胴体に溶接されているため、胴側が高圧でも比較的容易に対応が可能です。
ただし、熱応力が大きい場合は伸縮継手が必要です。
管束が胴体から抜き出せないため、胴側の清掃はできません。
【遊動管板式】
胴体にボルト締めされた固定管板と熱応力に応じて動くことのできる遊動管板を持つ構造です。
管束は胴体から抜き出すことができるので胴側、管側とも清掃が可能です。
ただし、O-リングを使用しているため、高温仕様には不向きです。
内径(mm)9.5
金具両端金具1005
外径(mm)18
ねじ径G(PF)3/8
最高使用圧力(MPa)20.5
使用温度範囲(℃)-40～+100
構造内面チューブ/耐油性合成ゴム、補強層/高抗張力鋼線、外面カバー/耐磨、耐侯性合成ゴム
使用流体一般作動油
最小破壊圧力(MPa)82
補強層2W/B
