OLEDディスプレイ付きタイマ電源ユニット 指定した時刻でGroveポートに接続した機器の電源をオン/オフできるタイマーユニットです。リアルタイムクロックとSTM32マイコンを内蔵し、0.66インチのOLEDディスプレイや2個の押しボタンスイッチを備えています。LiPo電池の充放電制御、電源電圧/電流値の把握、リアルタイムで情報表示や設定変更が可能です。M5 Core/AtomにI2Cインターフェース接続することにより、I2Cコマンドで電源のオン/オフ時刻やウェイクアップ/スリープ条件などを設定できます。 USB Type-Cコネクタから給電し、1.25-2P端子からLiPo電池に接続できます。330mAのバッテリー充電回路とDC/DCコンバータを内蔵し、Groveポートを介して外部機器に5V/800mAの電力を供給できます。また、INA3221センサにより、電源の入出力電流と電圧をリアルタイムでモニターできます。 オン/オフの時刻を個別に設定できるRTCによるタイマ設定 LiPo電池を330mAの電流で充電する制御回路を内蔵 LiPo電池の出力から5Vを生成するDC/DCコンバータを搭載 INA3221を使用した電圧/電流のモニタリング機能を搭載 電源のオン/オフは押しボタンスイッチによるマニュアル操作も可能

電圧をリアルタイムに測定できる電圧計ユニットです。各ユニットは工場出荷時に個別に校正されており、精度0.1%FSです。 最大測定電圧は±36 Vです。 測定精度保証用に内蔵のDC/DC絶縁電源があり、I2Cインターフェースも低電力アイソレータCA-IS3020Sで電気的に絶縁されています。これによって、データバスや他の回路上のノイズやサージがローカルなグランドターミナルに入って、高感度回路に干渉したり損傷を与えることを防止します。 LED電源表示灯 16ビットADC 過電流保護 工場出荷時に校正済み 内蔵CA-IS3020S 絶縁チップ、干渉防止 絶縁DC-DC 2 x LEGO互換穴

2つのマイクロサーボを使用したパン・チルトキット プロジェクトの完全な範囲の動きを与えるために最適です 180°回転・下向きに約150°のチルトアップが可能

M5Stamp S3の1.27mmピッチから標準的な2.54mmピッチへ変換 4ピンGroveコネクタを用意 電源スイッチおよびGPIOピン(G0)用スイッチを実装 切り取り可能な取り付け部があり、M3ネジやスペーサーで固定可能

バージョンアップされたM5StickC用A/DコンバータHatモジュール デルタシグマ型A/DコンバータのADS1110を搭載した、M5StickC Plus2などのStickCシリーズ用のA/DコンバータHatモジュールです。1チャンネル、0V～12Vの電圧を16ビットの高分解能で入力できます。簡単な操作と設定により、正確な測定値を取得することができます。 旧バージョンではADS1100を搭載していましたが、ADS1110に変更されました。それに伴って一部の仕様も変更されています。 ADS1110搭載：16ビットA/Dコンバータ、シングルサイクル変換 開発環境：Arduino、UIFlow(Blockly、Python)

ESP32-S3を搭載したタッチ対応電子ペーパー開発デバイス コントローラにESP32-S3を採用し、低消費電力でタッチ操作に対応したE-Inkスクリーンのコントロールデバイスです。 4.7インチ(960×540)のE-Inkディスプレイは、16階調のグレースケール表示をサポートしています。GT911静電容量式タッチパネルと組み合わせることで、2点タッチと様々なジェスチャ操作を実現します。 そのほかに、ジャイロセンサやオンボードブザー、物理ボタンなどを内蔵し、持ち上げによる起動や電源のオン/オフといったインタラクティブな操作を可能にします。 データの保存用にmicroSDインターフェースを搭載し、ESP32-S3R8には8MBのPSRAMが搭載されています。さらに、ストレージ拡張用に16MBの外付けフラッシュメモリを搭載し、高いストレージ容量と高速なデータアクセスを実現しています。 1800mAhのリチウム電池と充電機能を内蔵し、RTC(BM8563)と組み合わせることでスリープとウェイクアップ機能を実現し、バッテリー寿命を延ばし、同時にバッテリー検出回路がバッテリーの状態をリアルタイムで監視します。 背面にはHC1.25-4Pインターフェースを搭載し、様々なセンサデバイスを拡張できます。OTG機能もサポートしており、外部デバイスの接続とデータ交換の選択肢が広がります。 M5PaperS3は従来品と比較してアンテナ性能が向上し、ワイヤレス性能と信号安定性が向上しました。持ち運びや吊り下げに便利な耳掛け式のデザインを採用し、利便性と実用性を高め、全体の薄型化を実現しました。さらに、マグネット機能を搭載しており、金属面にデバイスを固定できるため、使用する際の利便性と柔軟性が向上しています。 【電源のオン/オフとダウンロードモード】 サイドボタンを1回クリックすると電源がオンになり、ダブルクリックするとオフになります。 ボタンを押したままケーブルを挿入し、ボタンを離すとダウンロードモードになります。

5Vでも駆動するMicro-SDのブレイクアウト基板 ピンヘッダが付属しています 読み書き時に点灯するLED付き

バージョンアップされたM5GO IoTスターターキット 入門者用のM5Stackのキットです。M5GO本体と、すぐに使える6つのGROVE互換ユニット(ENV、IR、RGB、PIR、ANGLE、 HUB)で構成された、IoTを始めるのにピッタリなキットです。バージョンアップされて、M5GO本体画面のカバーパネルがアクリルからガラスに変更され、より鮮明なディスプレイになりました。また、Groveポートに昇圧回路が追加され、より安定して5.1Vを供給できるようになりました。 M5GO本体の裏はLEGO互換となっており、LEGO互換のパーツも付属します。他のM5Stack開発キットと同様に、メインのSoCとしてESP32を搭載しています。 開発環境は、Arduino IDE、WebIDE UIFlow、MicroPython、Blocklyなどでプログラミングができます。M5GOキットは、STEM教育用として設計されています。パッケージには、M5GOコントローラが1台、GROVE互換ユニットが6台、そしてアクセサリが多数同梱されています。これらとBlockyプログラムプラットフォームを使って、エンジニアリングの世界を探求したり、オリジナルIoT製品を作ったり、様々なアイデアを実現することができます。 スピーカー、マイク、電源/リセットボタン、制御ボタン×3 TFカードスロット(最大16GB) LiPoバッテリー：500mAh 開発環境：UIFlow、MicroPython、Arduino IDE、Blockly 【電源オン/オフの方法】 電源オン：左の赤いボタンをクリック 電源オフ：左の赤いボタンを素早くダブルクリック

高精度に電流検出が可能(2.5μA/250μAを自動切り替え) 電圧入力範囲が広い(5～24V) クラウド(EZData)にリアルタイムでデータ表示が可能 USB PD入力に対応(内部にはPDデコイを含まない) 複数の電源モードに対応(PD入力/StampS3/外部端子) 電源は信号から絶縁 USB MSC/OTGに対応 ハードウェアとソフトウェアはオープンソース OTAアップグレードが可能

15ビット高分解能DACチップGP8413を搭載したStickC用HAT StickC、StickC PLUS、StickC PLUS2に接続し、I2Cインターフェースから入力した15ビットのデジタル値を0～10V(または0～5V)のアナログ信号に変換して出力するユニットです。2チャンネルを出力できるD/AコンバータGP8413を使用しています。最大8台までデバイスを接続して同時に動作させることが可能で、出力短絡保護などの安全機能も組み込まれ、高精度と高い信頼性、拡張性を実現します。 2チャンネル 15ビットの高分解能 DC/DCコンバータで昇圧し、0～10Vの出力を実現。 Arduinoでの開発をサポート

M5Stackシステム用の冷却モジュール STM32マイクロコントローラを内蔵し、M5Stackシステムにスタックして使用する冷却モジュールです。このモジュールは主にスタックしたシステムの冷却に使用し、システムの熱性能を効果的に向上させます。M5Stack用ファンモジュールのバージョンアップ版で、I2C通信に対応し、より細かなPWM制御を行っています。I2Cプロトコルによる制御により、ファン速度の読み取りと制御、失速保護をサポートします。組み込みデバイスやスマートハードウェア、その他熱管理を必要とするアプリケーションに最適です。 STM32マイクロコントローラを搭載 I2Cプロトコルによりファン速度の読み取りと制御が可能 ストール保護機能を搭載 開発環境：UIFlow 1.0、UIFlow 2.0、Arduino IDE

ESP32-H2を搭載したゲートウェイユニット Unit Gateway H2は、ESP32-H2-MINI-1-N2チップを搭載したゲートウェイユニットです。RISC-Vアーキテクチャの32ビットシングルコアMCUを内蔵し、IEEE802.15.4無線通信規格に基づいた、ZigBee、Thread、Thread-based Matter相互接続プロトコルをサポートしています。さらに、高セキュリティIoTアプリケーションの要求を満たすハードウェア暗号化エンジンを搭載しています。 本製品は、Grove(ポートC)インターフェースを介してシリアル(UART)でM5シリーズホストと通信し、データ交換を実現します。Unit Gateway H2は、ゲートウェイ(Thread Border Routerなど)や端末デバイスとして柔軟に機能し、ホストと連携してクロスエコシステム相互接続を構築したり、IoTアプリケーションで独立して動作したりできます。さらに、H2チップファームウェアの書き込みとデバッグ用に、標準プログラムダウンロードインターフェースとUSB Type-Cインターフェースを備えています。 本製品は、スマートホーム、環境モニタリング、センサーネットワーク、さまざまなシナリオにおける低電力無線通信ノードに適しています。 ZigBee、Thread、Matterなどワイヤレス通信プロトコルをサポート IEEE802.15.4規格に基づいたワイヤレス通信機能 UART接続 ハードウェア暗号化機能 低消費電力 開発環境：Arduino IDE、ESP-IDF ファームウェアの更新とデバッグ用にUSB Type-Cポートを用意 技適マークはユニット側面に貼付されたシールに記載

MESH GPIOタグを使ってサーボモータをコントロールするためのボードです。 MESH GPIOタグのPWMピンを使ってサーボモータの角度を制御できます。 使用するサーボモータに合わせて外部電源が必要です。

1.28インチタッチスクリーンとStampS3Aを搭載したスマートロータリーノブ M5Stack Dial(ESP32S3スマートロータリーノブ)を全面的にアップグレードした高性能で多機能な組み込み開発用ボードです。メインコントローラとしてStampS3Aを搭載し、コアモジュールのアンテナとボタンが最適化され、無線通信性能とユーザーインターフェースが効果的に向上しました。さらに、1.28インチの円形TFTタッチスクリーンと高精度ロータリーエンコーダーを搭載し、13.56MHzで動作するRFID検出モジュール、正確な時刻と日付を維持するRTC回路、オンボードブザー、画面下に押しボタンを備えています。 電源はDC6V～36Vの幅広い電圧入力をサポートし、リチウム電池インターフェースと充電回路を備えています。そのほか、予備のPORT.AとPORT.Bインターフェースにより、I2CとGPIOデバイスの拡張が容易に行えます。本製品は、スマートホームコントロール、IoTアプリケーション、スマートウェアラブル、アクセスコントロールシステム、産業用制御、教育メーカープロジェクトなど、幅広く適用可能です。 1.28インチ丸型TFTタッチスクリーン メインコントローラ：StampS3A ロータリエンコーダ RFID検出モジュール 幅広い電源電圧範囲：DC6V～36V インターフェース拡張：予約済みのPORT.Aと PORT.Bインターフェース 開発環境：Arduino IDE、UIFlow 2.0、ESP-IDF

切手サイズのM5StampS3に2.54mmピッチピンヘッダを実装 Wi-Fi/Bluetooth機能を持ち、最大240MHzで動作するESP32-S3を搭載した切手(Stamp)サイズの組み込み制御用マイコンモジュールM5StampS3に2.54mmピッチのピンヘッダを実装した製品です。EPS32-S3のGPIOがピンヘッダに15本引き出されています。上面カバーの色はオレンジになっています。 M5StampS3は、2.4GHzのWi-Fi/Bluetooth、5V～3.3V回路、RGB LEDによるステータスインジケータ、プログラム可能なボタンなどを備えています。コンパクトサイズながら高性能で低消費電力、豊富なI/Oを持ち、組み込みIoT機器の開発に適しています。 ESP32-S3FN8(240MHzデュアル32ビットXtensa LX7コア、2.4GHz Wi-Fi) プログラマブルRGB LED/ボタン 2.54mm ピンヘッダ(はんだ付け済み) UIFlow グラフィックプログラミング対応

気圧・高度・気温が計測できるI2C接続のセンサです I2C機能を備えたピエゾ抵抗式絶対圧力センサー MPL3115A2を搭載。 ±1℃の標準制度(最大±3℃)の温度センサー搭載 基板上に3V出力のレギュレータが搭載されているので、5V動作のマイコンとのI2C接続が簡単です。

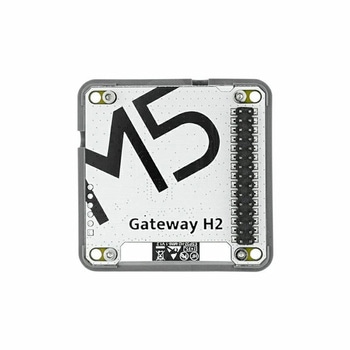

M5Stackコアに接続して使用するThread/Zigbeeゲートウェイモジュール Espressif Systems製の無線マイコンモジュールESP32-H2-MINI-1を搭載した開発モジュールで、M5Stackコアと連携してエンドポイントを構築し、複数のエコシステム間で相互接続を行うことができます。ESP32-H2-MINI-1は、RISC-Vベースの低消費電力32ビットシングルコアMCUを搭載し、Zigbee、Thread、Matter(Threadベース)などの無線通信プロトコルをサポートしています。 Module Gateway H2は、M5Stackコアとスタック可能です。ハードウェア暗号化エンジンを内蔵しており、様々なデータセキュリティ要件を満たすことができます。モジュールにはDIPスイッチが搭載されており、通信インターフェースモードを切り替えることができます。また、ファームウェアの書き換えやデバッグも可能です。 DIPスイッチによるUART/SPIの切り替えが可能 ハードウェア暗号化機能を搭載 低消費電力

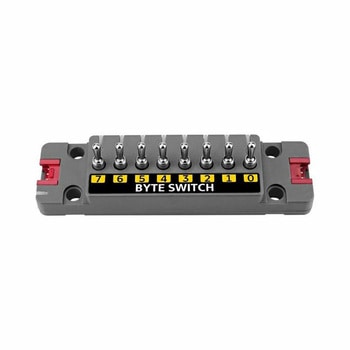

8チャンネルのトグルスイッチ入力ユニット 8個のトグルスイッチと9個のRGB LED(WS2812C)を搭載しています。メインコントローラにはSTM32を使用し、I2C通信をサポートしています。ボードには2つのI2Cインターフェース(Port A)が搭載されており、複数のバイトスイッチユニットをカスケード接続することで、複雑なシステムのニーズにも対応できます。トグルスイッチ入力を検出し、動的なライトステータスフィードバックを提供するため、スマートホームコントロール、ゲームエンターテイメントデバイス、教育開発プラットフォーム、産業用ステータス表示、インタラクティブ展示などのアプリケーションに適しています。 8個のトグルスイッチ入力 9個のRGB LED(WS2812C) メインコントローラはSTM32 I2C通信インターフェース 開発環境：UIFlow 1.0、UIFlow 2.0、Arduino IDE

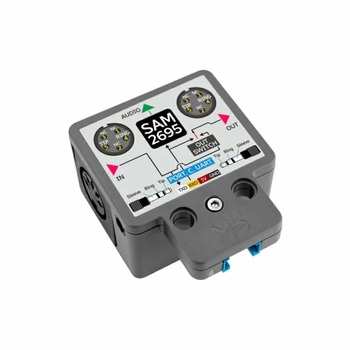

SAM2695を搭載したMIDI音源ユニット フランスのDREAM社製のGM音源チップSAM2695を搭載したMIDI音源ユニットです。従来のDINコネクタとTRSジャックの2種類のMIDIコネクタを、MIDI IN、MIDI OUT(MIDI THROUGH兼用)のそれぞれに備えています。バイパスモードとセパレートモードの2つの動作モードがあります。 前面のスイッチで、左右のMIDIポートのバイパスモードを設定できます。バイパスモードでは、左ポートと右ポートが直接接続され、セパレートモードでは、左ポートと右ポートが分離されます。左右のMIDIポートは、標準の5ピンDINと3.5mmヘッドフォンインターフェースの両方をサポートしています。GroveポートのTXDピンは左のMIDIポート信号に接続され、GroveポートのRXDピンは内部オーディオシンセサイザーのSAM2695デジタル入力に接続されています。これにより、外部のM5ホストは、Groveインターフェースを介してMIDI信号を監視または出力しながら、同時に合成オーディオを出力できます。オーディオ信号は、3.5mmヘッドフォンジャックから出力されます。 MIDI標準プロトコル、GM規格に準拠 マルチチャンネル音源出力に対応 4つのEQ、エコー、その他のパラメータ調整が可能 アンプに接続できるステレオのミニジャック出力を搭載 スライドスイッチでセパレートモードとバイパスモードを切り替え MIDI INとMIDI OUTはレガシーなDINコネクタとTRSジャックのコネクタ オプトカプラによる絶縁

M5Stack Basicコンソール用のユニバーサルベース M5Stack用バッテリーボトムの後継品です。前モデルと比較すると底部にバッテリースイッチが装備され、バッテリーの寿命を延ばすことができます。本製品には110mAhのリチウムバッテリーが内蔵されており、2.54mm間隔のオスピンヘッダーとメスピンヘッダーにより機能の拡張が容易です。また、底部に埋め込まれた磁石により、取り付けが簡単にできます。 M5Core/Core2/CoreS3に対応 マグネットベース 110mAhバッテリー内蔵 バッテリースイッチ付き

受光用フォトトランジスタと10kΩの分圧抵抗により、対象物から反射された光の強度に応じて電圧値を出力 LM393コンパレータによりアナログ信号をデジタル信号に変換 デジタル信号で制御されたLEDインジケータにより、視覚的に動作を確認可能 10kΩの可変抵抗で感度を調整可能 ArduinoやUIFlowなどのプログラミングプラットフォームに対応。 レゴ互換の取り付け穴 ×2

DIN41612コネクタ用のKM6 VeroboardRボード. Veroboardの利点にEurocardとDIN41612コネクタの柔軟性を組み合わせた片面ボード ワイヤラッピング用途向け、3.81 mm間隔のダブルハイト(2段重ね)ボードで、隣接するコネクタのグリッドにボードを整列できます。 シルクスクリーンのコンポーネント取り付け用グリッド このカッター(品番 ； 543-535 543-535 )を使用すれば、必要に応じて銅トラックを切断し、回路を素早く完成することができます。

はんだ接合強度試験に最適ですピッチの小さなリード、微小なチップ部品でも XY テーブルで微妙な位置の調整が可能です。アタッチメントの向きを調整し、45度と90度のはんだ接合強度試験ができます。

はんだ接合強度試験に最適ですピッチの小さなリード、微小なチップ部品でも XY テーブルで微妙な位置の調整が可能です。アタッチメントの向きを調整し、45度と90度のはんだ接合強度試験ができます。

パズルのように組み合わせて色々な形にすることができます。 色もカラフルで組み合わせて様々な模様にできます。 凸部のパターンにチップ部品を載せることも可能です。
