ユニバーサル基板とは、電子回路を制作する時に用いる汎用的な部品です。一般的なユニバーサル基板は、等間隔で穴があけられて、穴の周りには表と裏面に電子部品をハンダ付けするランドが印刷されています。使用する電子部品に応じて、穴のピッチや穴径、ランドの大きさなどで、各種のユニバーサル基板が販売されており、特定のICやLSIを考慮したユニバーサル基板もあるようです。茶色い基板は紙を樹脂で固めた材質で、緑色のものはガラス繊維をエポキシ樹脂で固めた物で、茶色の物は安価ですが、割れやすいため、振動や衝撃がある場所での使用は避けてください。
商品豆知識
「ピッチ(mm)」から絞り込む
0.5(2)
0.65(2)
1.27(1)
2.54(16)
ユニバーサル基板Arduino用ユニバーサル基板サンハヤト(1件のレビュー)￥479～税込￥527～
1枚
当日出荷
種類両面ピッチ(mm)2.54材質(基板)ガラスエポキシ穴径(Φmm)0.9パターンドットパターン
SOPピッチ変換基板(16ピン300mil 10枚入)サンハヤト￥1,298税込￥1,428
1袋
当日出荷
SOPパッケージのICを2.54mmピッチに変換する基板
SSOP(0.65mmピッチ)やVSOP(0.5mmピッチ)のICを2.54mmピッチ(300mil幅)に変換する変換基板です。基板厚さが1.0mmの薄型仕様です。10枚セットです。
用途ICパッケージのピンピッチ変換材質両面ガラスエポキシ(FR-4)寸法(mm)10.16×20.32(1枚)の10枚続き穴径(Φmm)Φ0.9ピッチ(mm)0.5、0.65板厚(mm)1.0tピン数(ピン)16仕上処理スルーホール、金フラッシュメッキ入数10RoHS指令(10物質対応)対応パッケージSOP
フルレジストユニバーサル基板(緑色)サンハヤト￥2,498～税込￥2,748～
1枚
当日出荷
両面・ガラスエポキシ材のユニバーサル基板です。全面に緑色のレジスト処理を施してあるので、レジスト処理の無い基板よりもはんだブリッジを起こしにくく、また見た目にもきれいです。ランドは金フラッシュめっき仕上げの角ランドです。
仕様●パターン・ランド形：角ランド●両面/片面：両面材質ガラスエポキシ(FR-4)穴径(Φmm)0.9ピッチ(mm)2.54仕上処理金フラッシュめっき、スルーホール、レジスト(緑)、部品面白色シルク印刷RoHS指令(10物質対応)対応
4列千鳥コネクタ変換用ユニバーサル基板サンハヤト(1件のレビュー)￥1,598税込￥1,758
1個
当日出荷
用途ICカード、リボンケーブル用高密度コネクター用種類両面材質(基板)ガラスエポキシ板厚(mm)1.6基板寸法(縦×横)(mm)60.33×101.6仕様Max.120ピン用仕上処理スルホール、ハンダ、レジスト
ユニバーサル基板シール基板サンハヤト(1件のレビュー)￥1,298税込￥1,428
1個
当日出荷
種類片面ピッチ(mm)2.54材質(基板)ガラスエポキシ板厚(mm)0.1基板寸法(縦×横)(mm)50×105穴径(Φmm)0.9仕上処理金フラッシュパターンSMT汎用パターン
ユニバーサル基板Mini USB用変換基板(コネクタ実装済み)サンハヤト(2件のレビュー)￥989税込￥1,088
1枚
当日出荷
USB mini-Bタイプコネクタの信号線を、2.54mmピッチに変換する基板です。
USB mini-Bタイプコネクタが実装済みです。
メイン基板との接続に便利な、ピンヘッダーを付属しました。
コネクタ後端から取り出しランドまで約5mmありますので、パネルやケースへの実装も容易です。
コーナー2ヶ所に取り付け穴がありますので、変換基板をしっかり固定できます。取り付け穴も2.54mmピッチです。
種類両面ピッチ(mm)2.54穴径(Φmm)(部品穴)0.9、(取り付け穴)3.2材質(基板)ガラスコンポジット板厚(mm)1.6基板寸法(縦×横)(mm)26×16仕様Vカット済み3枚続き付属品0.64mmピンヘッダー、6ピン×3本仕上処理スルーホール、金フラッシュメッキ仕上げ、レジスト処理
SOP IC変換基板(1.27mmピッチ/最大28ピン)サンハヤト￥1,398税込￥1,538
1枚
欠品中
最大28ピンのSOP ICを2.54mmピッチに変換できる基板
最大28ピンのSOP(Small Outline Package)ICを1.27mmピッチから2.54mmピッチへ変換するためのユニバーサル基板です。SOPパッケージのICをユニバーサル基板に載せたいときなどに使用すると、プロトタイピングや評価に非常に役立ちます。
最大28ピンに対応
1枚の基板に同じパターンが3つ並んでおり、Vカット処理済みで簡単に分割可能
SOP ICを標準的な2.54mmピッチのユニバーサル基板に実装可能
金フラッシュめっきと両面レジストで信頼性が高く、RoHSに対応
材質ガラスコンポジット(CEM-3)寸法(mm)カット後：17.78×35.56、96×75×1.5(包装を含む)質量(g)5タイプ両面穴径(Φmm)0.9ピッチ(mm)変換前：1.27、変換後：2.54本体寸法(mm)53.34×35.36×1.0t()ピン数(ピン)28(max)仕上処理スルーホール、金フラッシュめっき(両面)、緑レジスト(両面)RoHS指令(10物質対応)対応パッケージ変換前：SOP
SOPピッチ変換基板(32ピン600mil 3枚入)サンハヤト￥1,198税込￥1,318
1袋
5日以内出荷
SOPパッケージのICを2.54mmピッチに変換する基板
32ピンのSSOP(0.65mmピッチ)やVSOP(0.5mmピッチ)のICを2.54mmピッチ(600mil幅)に変換する変換基板です。基板厚さが1.0mmの薄型仕様です。3枚セットです。
用途ICパッケージのピンピッチ変換材質両面ガラスエポキシ(FR-4)寸法(mm)17.78×40.64(1枚)の3枚続き穴径(Φmm)Φ0.9ピッチ(mm)0.5、0.65板厚(mm)1.0tピン数(ピン)32仕上処理スルーホール、金フラッシュメッキ入数3RoHS指令(10物質対応)対応パッケージSOP
ユニバーサル基板Micro USB用変換基板(コネクタ実装済み)サンハヤト(1件のレビュー)￥1,098税込￥1,208
1枚
当日出荷
Micro-USB Micro-ABタイプコネクタの信号線を、2.54mmピッチに変換する基板です。
Micro-USB Micro-ABタイプコネクタが実装済みです。
メイン基板との接続に便利な、ピンヘッダーを付属しました。
コネクタ後端から取り出しランドまで約5mmありますので、パネルやケースへの実装も容易です。
コーナー2ヶ所に取り付け穴がありますので、変換基板をしっかり固定できます。取り付け穴も2.54mmピッチです。
種類両面ピッチ(mm)2.54穴径(Φmm)(部品穴)0.9、(取り付け穴)3.2材質(基板)ガラスコンポジット板厚(mm)1.6基板寸法(縦×横)(mm)26×16仕様Vカット済み3枚続き付属品0.64mmピンヘッダー、6ピン×3本仕上処理スルーホール、金フラッシュメッキ仕上げ、レジスト処理

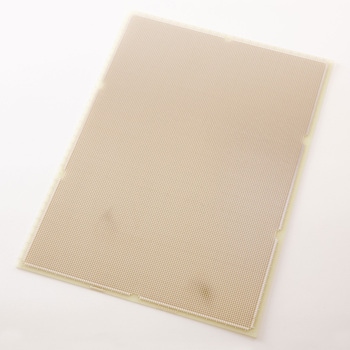

ユニバーサル基板 ICB-1000シリーズサンハヤト￥28,980～税込￥31,878～
1個
4日以内出荷
穴径(Φmm)0.9ピッチ(mm)2.54材質(基板)ガラスエポキシ板厚(mm)1.6基板寸法(縦×横)(mm)325×460パターンドット
S-DIP用1.778mmピッチ基板サンハヤト￥1,298税込￥1,428
1枚
当日出荷
用途試作・評価種類片面ピッチ(mm)2.54材質(基板)ガラスエポキシ板厚(mm)1.2基板寸法(縦×横)(mm)70×98仕様S-DIP用1.778mmピッチ28・40・64ピン用穴径(Φmm)0.9仕上処理ハンダパターンドットランド(外周)2.54mmピッチΦ0.9
ユニバーサル基板 ICB-100シリーズサンハヤト￥14,980～税込￥16,478～
1個
当日出荷から4日以内出荷
穴径(Φmm)0.9ピッチ(mm)2.54材質(基板)ガラスエポキシ板厚(mm)1.6基板寸法(縦×横)(mm)200×300パターンドット
