2ページ目: ユニバーサル基板

はんだ技術の「維持」・「確認」・「向上」に 実装工場などで面実装部品のはんだ付けを行っている方向けに、技術の「維持」「確認」「向上」ができる部品セットです。 ※初心者には難しい内容となっています。初心者の方には「CT-ST10」または「CT-VAL3」をお勧めします。 基板の表面は実践用、裏面は練習用のパターンになっています。 いろいろな形状の部品を添付しています。(部品は実践用のみ添付、練習用は別途ご用意ください) 実践に近い環境を基板上に作っています。

Analog Devices社製3軸加速度センサ使用 測定レンジ ±3g センサ感度 300mV/g @Vdd=3V ArduinoやADC搭載マイコンと相性のよい3軸アナログ電圧出力(X軸、Y軸、Z軸) 2.54ピッチで、ブレッドボードでそのまま使えます。

MPR121 静電容量センサのブレイクアウト基板です 3-5V間のレベルシフタを搭載

MoNoStick-モノスティックは、超小型の無線マイコンモジュールTWELITE-トワイライトとパソコンなどとの間で無線通信をするためのUSBデバイスです。パソコンなどのUSBに接続して使用します。パソコン上のアプリでTWELITE-トワイライトを操作したり、収集したセンサデータを無線で送信したりできます。また、コンパクトな中継機としても使用することができます。変換コネクタや変換ケーブルを使用すれば、タブレットやスマートフォンでも使用できます。MoNoStick-モノスティックには、標準出力タイプ(1mW級)のブルーと高出力タイプ(10mW級)のレッドがあります。 親機、中継機アプリ(App_Wings)が標準インストールされており、すぐに使用開始できます アプリの書き換えはTWELITE専用プログラマで簡単に行える USBデバイスドライバがWindows、Linux、MacOS X、Androidなどに対応 ウォッチドッグタイマー回路を搭載 海外の電波認証に対応

M5Stack用の16ビットA/Dコンバータユニット M5Stack用ADCユニット(M5STACK-U013)の後継品です。自己校正機能を備えたA/DコンバータADS1110を搭載し、従来品と比べてサンプリングレートなどが改善されました。M5Stack本体に内蔵されているA/Dコンバータよりも低速ですが、高分解能です。Grove互換インターフェースを使用してM5Stackコアと接続し、I2Cで通信します。I2Cアドレスは従来通り0x48です。 A/DコンバータADS1110を搭載(従来品のM5Stack用ADCユニットにはADS1100を搭載) 1、2、4、8倍のプログラマブルゲインアンプ(PGA)を内蔵 レゴ互換の取り付け穴を2つ搭載

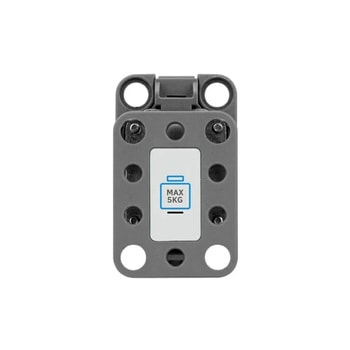

5kgまで計量できるミニスケールユニット STM32F030F4P6マイコンと24ビットA/DコンバータHX711を内蔵し、ストレインゲージで5kgまで測定できる計量用ユニットです。外部との通信にはI2C通信プロトコルを使用し、複数のモジュールと連携して動作させることができます。 SK6812 RGBプログラマブルLEDインジケータと機能ボタンを備え、ゼロキャリブレーションと風袋調整ができます。また、上部にM3ナット固定穴を備え、測定補助台を取り付けることができます。 24ビットA/DコンバータHX711(出力データレート：毎秒10サンプル)搭載 ボタンを押してクリアし、風袋引き I2C通信対応(アドレス：0x26) 開発プラットフォーム：UIFlow、Arduino、Python

ミニ・ブレッドボード(SJB-17シリーズ)と穴位置・配線済みパターンを同じにしたユニバーサル基板です。ミニ・ブレッドボードで作成した回路の部品配置を同じままはんだ付けすることが出来ます。部品面とはんだ面にミニ・ブレッドボードと同様に番号があるので位置確認がしやすいです。

Dsubコネクタが直接実装できる。 従来のユニバーサル基板「ICB-93、ICB-97」に9ピンDsubコネクタとDCジャックが取付けられるパターン配線です。 マイコンICとシリアル通信でパソコンと接続するときに変換基板が不要です。

これから面実装部品のはんだ付けをおこなう方向けに 実装工場などで初級レベルのはんだ付け技術の「維持」「確認」ができる部品セットです。基板の表面は実践用、裏面は練習用のパターンになっています。いろいろな形状の部品を添付しています(部品は実践用のみ添付されています。練習用の部品は別途ご用意ください)。

SOP-363-6のピッチを2.54ピッチに変換する基板 中央に配置したSOP-363-6パッケージを2.54ピッチに変換する基板の5枚セットです。6ピンを全て引き出しています。2.54mmピッチのユニバーサル基板にぴったり配置可能で、ブレッドボードの中央に設置できます。 11×8mmの小さい範囲に実装可能で、小さなプロトタイプを製作するのに最適です。

SOPパッケージのICを2.54mmピッチに変換する基板 32ピンのSSOP(0.65mmピッチ)やVSOP(0.5mmピッチ)のICを2.54mmピッチ(600mil幅)に変換する変換基板です。基板厚さが1.0mmの薄型仕様です。3枚セットです。

Microchip製のMCP2221を搭載したブレイクアウトボード MCP2221は、USB2.0からシリアルへのプロトコル変換およびGPIOやI2Cインターフェースを備えたデバイスです。GPIOは10ビットのアナログ入力として機能し、5ビットのD/A出力も可能です。本ボードは3Vのレギュレータを搭載し、I2C接続用の4ピンJST SHポートから3Vを出力できます。このポートはStemma QT/Qwiicと互換性があり、対応するポートを持つセンサーやデバイスに使用できます。USBとの接続にはUSB Type-Cコネクタを使用します。

両脇に電線などのはんだづけに便利なパターンのついた120x180mmの大き目の基板です。

通称B基板相当の両面ユニバーサル基板です。2.54mmピッチのドットパターンです。材質はベークよりもハイグレードなガラスエポキシ(ガラエポ)です。

StampS3A搭載IoTプログラマブルロジックコントローラ StampS3A制御モジュールを搭載した産業オートメーションやリモート監視用に設計されたIoTプログラマブルロジックコントローラです。8つの光絶縁型デジタル入力とAC負荷とDC負荷の両方に対応した4つのリレー出力、GPIO.EXTポート、2つのGroveインターフェースを備えています。また、PWR-CANとPWR-485インターフェースにより、フィールドバスネットワークにシームレスに接続でき、リモートデータ転送と集中制御を実現します。 そのほか、1.14インチカラーディスプレイ、RESET/BOOTボタン、3つのユーザーボタン、ブザーを搭載し、パラメータ設定とステータス監視をリアルタイムで行い、異常発生時には警告を発します。幅広い電圧入力(DC6～36V)に対応し、DINレールへの取り付けに対応しています。 microSDカードスロットにより、データの保存とファームウェアのアップデートを容易に行えます。さらに、LM75温度センサとINA226電圧/電流センサを内蔵し、デバイスの動作をリアルタイムでフィードバックします。また、RTC(RX8130CE)モジュールにより正確な時刻同期とログ記録を保証します。

複数のGNSSシステムをサポートするGPSユニット M5Stackコアに接続して使用する、AT6668 SoCチップを搭載したATGM336Hモジュールを採用したGNSSグローバルポジショニング/ナビゲーションユニットです。外部アクティブアンテナと組み合わせて、正確で信頼性の高い衛星測位が可能です。AT6668チップは、マルチ周波数およびマルチモードのGNSS信号受信をサポートし、複数の衛星ナビゲーションシステム(GPS、BD2、BD3、GLONASS、GALILEO、QZSSを含む)を利用できます。そのため、従来品に比べて干渉耐性と測位精度が向上しています。 複数のGNSSシステムをサポート(GPS、QZSS、BD2、BD3、GAL、GLO) マルチ周波数およびマルチモードのGNSS信号受信 複数チャンネルサポート 外部アクティブアンテナが付属 2つのLEGO互換穴により設置が簡単 多くの開発環境をサポート(Arduino、UIFlow、ESP-IDFなど)

過酷な条件下でも動作するM5Stack用環境センサモジュール 環境センサBME688を搭載したM5Stack用のモジュールで、揮発性有機化合物(VOC)、室内空気質(IAQ)、温度、湿度、大気圧など、さまざまな環境パラメータの測定ができます。I2Cによる通信インターフェースと広い動作範囲を持ち、低消費電力で動作します。従来のENVシリーズに比べ、温度/湿度/気圧の測定に加え、VOCの測定やガススキャン機能を搭載しています。検出範囲は10億分の1(ppb)レベルまでで、優れた感度を提供します。 気圧は300hPa～1100hPa、湿度は0%～100%、温度は-40℃～+85℃の環境で動作し、海面から高高度地域までカバー可能で、乾燥、湿度、寒さ、暑さなど様々な過酷な条件下でも使用できます。 精度の高い環境センサーを搭載 I2Cによる通信インターフェース(アドレス：0x77) 低消費電力 リアルタイムモニタリングが可能 開発環境：Arduino、UIFlow

信号絶縁用の100Mビットトランスを内蔵 9～24VのDCジャック端子とDC/DCコンバータを搭載 VH3.96ポートにより拡張デバイスを追加可能 W5500イーサネットコントローラは、TCP、UDP、IPv4などのプロトコルをサポート

2.54 mmピッチ、70ホールの小さなプロトタイピング用基板ユニット(M5Stack用)です。M5GOやM5Stack Fireでの様々な用途に利用できます。 多目的な拡張用基板 70ホール(2.54mmピッチ) Grove用インターフェイス レゴ互換の取り付け穴を2つ搭載

M5Stack用USBドライバモジュールの改訂版 USBホスト/USBペリフェラルの両機能をサポートするMAX3421Eを搭載したUSBドライバモジュールで、M5Stack用USBモジュールの改訂版です。USBホストとUSBペリフェラルの両方の機能をサポートし、SPI通信を介してシステムに接続します。様々なM5Stackシリーズに適応するためにボードにはディップ スイッチが2個装備され、SPIのSS信号と割り込み信号はDIPスイッチで接続先のM5バスのピンを選択できます。また、外部デバイスの制御やステータスの読み取り用のピンが用意されています。MAX3421Eの機能を用いた拡張GPIOコネクタを2つ(入力×5、出力×5)装備し、M5バスのI/Oピンを浪費しません。 標準USB2.0インターフェース(USB Type-Aコネクタを使用) MAX3421Eを搭載 バッテリホルダーを搭載 DIPスイッチにより異なるホストを調整可能

電磁保護機能を備えたM5Stack用CANバス通信モジュール NXP製の高速CANトランシーバTJA1051Tを搭載したCANバス通信モジュールです。CAN FD(Flexible Data Rate)プロトコルをサポートし、電磁両立性(EMC)と静電放電(ESD)保護機能を備え、データ伝送のセキュリティと安定性を実現します。DC/DCコンバータを内蔵し、5V～24Vの広い入力電圧に対応します。 高速CANトランシーバTJA1051T/3を採用 高速データ転送機能(CAN FD)をサポート EMC/ESD保護機能 ワイド入力電圧：5V～24V

M5Stackデバイス専用のY字型スプリッタケーブル 4ピンのGroveインターフェースを2つのポートに分岐するためのケーブルです。これにより、2つのGroveモジュールを1つのポートに同時に接続できます。モジュール接続の柔軟性と拡張性が大幅に向上し、複数のセンサーの監視やアクチュエータの同時制御が必要なプロジェクトに最適です。 Grove互換のY字(二股)ケーブル 5本入

Micro-USB Micro-ABタイプコネクタの信号線を、2.54mmピッチに変換する基板です。 Micro-USB Micro-ABタイプコネクタが実装済みです。 メイン基板との接続に便利な、ピンヘッダーを付属しました。 コネクタ後端から取り出しランドまで約5mmありますので、パネルやケースへの実装も容易です。 コーナー2ヶ所に取り付け穴がありますので、変換基板をしっかり固定できます。取り付け穴も2.54mmピッチです。

microUSBタイプBコネクタのピッチ変換基板 小さなプロトタイプを製作するのに最適な2個のmicroUSBタイプBコネクタと2枚の基板のセットです。5つのピンを13mm×10mmの基板に収められます。

MXBEEは、Digi International社製 XBeeシリーズRFモジュール用のピッチ変換基板です。(組み立て式) RFモジュールの2.0mmピッチ端子を、2.54mmピッチの端子に変換できます。 Digi社以外で発売されているXBee互換RFモジュールでもお使いいただけます。 2.54mmのI/Oコネクタには、300milと600milの端子穴を用意しました。 別売のDIP連結ソケットを利用すれば20ピンICソケットへの接続も可能。

LoRaWANに対応したLoRa通信モジュールの評価用ボード LoRaWAN対応のLoRa通信モジュールA660-900T22を使って、はんだ付けが不要でLoRa通信の評価や実験ができる、ピンヘッダとSMAコネクタ端子を備えたボードです。LoRaWANゲートウェイのエリア内なら、Raspberry PiやArduinoなどのシングルボードコンピュータとLoRaアンテナを用意すればすぐに使用することができます。ピンヘッダをブレッドボードに挿して利用したり、USB-UART変換ケーブルなどを使ってパソコンに接続することもできます。

どのランドからも、電線を使わずに電源/GNDへの配線ができる、新しいユニバーサル基板です。

いわゆる「C基板」サイズの基板です。

Raspberry Pi Zero/Zero Wと同サイズのユニバーサル基板 Raspberry Pi Zero/Zero W用のプロトタイプ基板で、40本のピンを隣のスルーホールに引き出してあり、実装しやすくなっています。四隅のネジ穴を利用して、スペーサーとネジで本体としっかり固定できます。168個のスルーホールに部品を配置可能です。

いわゆる「C基板」サイズの基板です。1コーナーにシャーシとGND(アース)を接地させるのに便利なベタパターンがあります。穴が多いので広くお使い頂けます。

いわゆる「B基板」相当の片面ユニバーサル基板です。2.54mmピッチの穴が開いています。角の取り付け穴の内、ひとつはベタパターンでシャーシとアースを共通にすることもできます。

いわゆる「C基板」と同サイズ(72x47mm)の両面スルホール仕上げのガラスエポキシ基板です。片面基板の姉妹品【LUPCB-7247S】もございます。

WCシリーズに実装できる専用の基板です。 試作や小ロット製作の際にご利用下さい。 材質はガラスエポキシ(FR-4)で両面スルーホール、2.54mmピッチの基板です。 WCシリーズに付属している電池端子を差し込むための穴があります。 端子の向きを正しくセットするためのシルク印刷付です。

SOT-223のピッチ変換基板 15mm×7mmの基板5枚のセットで、小さなプロトタイプを製作するのに最適です。SOT-223の端子を片側に1、3ピン、反対側に2ピンを2本引き出しています。ブレッドボードの中央に設置可能です。2.54mmピッチのユニバーサル基板にもぴったり配置できます。

M5stack用の録音/ステレオ再生用拡張モジュール ステレオオーディオコーデックES8388を搭載したM5stack用のオーディオ拡張モジュールです。マイク入力専用TRSジャックとマイク入力/ヘッドフォン出力兼用TRRSジャックの2つの3.5mmジャックにより、様々な録音とステレオ再生に対応します。コントローラのSTM32G030F6P6マイコンはTRRSジャックの挿入を検出し、RGB LED(WS2812C)を制御します。レジスタ設定によりCTIA/OMTP規格の自動切換えが可能で、ほとんどのマイク内蔵ハンドセットを使用できます。 STM32G030F6P6 MCU搭載 高音質オーディオコーデックを搭載 デュアルチャンネルマイク入力 TRSとTRRSのデュアル3.5mmジャック CTIA/OMTPの配線切り替えが可能 RGBステータスLED(WS2812C)を搭載 開発環境：UiFlow1、UiFlow2、Arduino IDE

センサが側面に設置されているので水平方向の測距に最適 最大2mまでの測距 FoV(視野角)：25° 高速応答 I2C通信 Arduino IDE、UiFlow1、UiFlow2での開発をサポート
