仕様シールド構成(編組密度)(mm/持/打(%))(A)：下打 0.12/7/24(93%以上)上打 0.12/9/24(96%以上)質量(kg)8.1/100m色黒外径(mm)7.7シース厚(mm)0.8導体構成(本/mm)1/1.05A導体外径(Φmm)内部：1.05絶縁体外径(mm)5導体抵抗内部(Ω/100m):2.1、外部(Ω/100m):0.5減衰量(dB)19.4/100m(750MHz)静電容量(pF)55/m

バリエーション一覧へ(2)

カラー同軸ケーブルカナレ電気

￥34,980税込￥38,478

1巻(153m)

翌々日出荷

充実絶縁体タイプの75Ω同軸ケーブルです。さまざまな用途に対応したラインアップをご用意しました。屈曲に強い、より線構造の内部導体を採用した2Vケーブルです。しなやかで扱いやすく、特に可とう性を要求される場面やパッチコード等に最適です。信号識別に便利な、豊富なシースカラーをご用意しました。

仕様シールド構成(編組密度)(mm/持/打(%))(A)：0.12/6/24(95%以上)質量(kg)5/100m長さ(m)153外径(mm)6.1シース厚(mm)1導体構成(本/mm)7/0.20A導体外径(Φmm)内部：0.6絶縁体外径(mm)3.6導体抵抗内部(Ω/100m):8.5、外部(Ω/100m):1.3特性インピーダンス(Ω)75減衰量(dB)3.8/100m(10MHz)静電容量(pF)67/m

バリエーション一覧へ(2)

ビデオ変換ケーブルカナレ電気

￥3,698～税込￥4,068～

1本(3m)ほか

14日以内出荷

12G-SDIに対応した小型BNCケーブル。高密度実装が可能です。75Ω マイクロBNC コネクタを使用したケーブルです。コネクタ HBCP-DxxA シリーズは狭ピッチでの着脱作業性に優れています。コネクタが密集した場所では、別売りの着脱工具 BET-HBNC が便利です。

形状マイクロBNC(オス)-BNC(オス)色黒

バリエーション一覧へ(2)

低減衰・高周波同軸ケーブルカナレ電気

￥37,980～税込￥41,778～

1巻(100m)ほか

翌々日出荷

移動用の発泡絶縁体75Ω同軸ケーブルです。さまざまな用途に対応したラインアップをご用意しました。可とう性を重視して開発した移動用ケーブルです。撚り線構造の内部導体と二重編組シールドで、屈曲への耐久性に優れています。

仕様シールド構成(編組密度)(mm/持/打(%))(A)：下打 0.10/8/24(93%以上)上打 0.10/9/24(95%以上)質量(kg)6.6/100m外径(mm)7.2シース厚(mm)0.85導体構成(本/mm)7/0.34A導体外径(Φmm)内部：1.02絶縁体外径(mm)4.57導体抵抗内部(Ω/100m):3.3、外部(Ω/100m):0.8減衰量(dB)22.8/100m(750MHz)静電容量(pF)53/m

バリエーション一覧へ(4)

低減衰高周波同軸ケーブルカナレ電気

￥14,980～税込￥16,478～

1巻(100m)ほか

翌々日出荷

発泡絶縁体タイプの75Ω同軸ケーブルです。さまざまな用途に対応したラインアップをご用意しました。設備工事向けの固定配線用ケーブルです。2Vタイプ(充実絶縁体タイプ)にくらべて低損失です。編組シールドに、酸化しにくいすずめっき軟銅線を採用しています。L-5CFB-EMはシース材にJCS規格で定義されたエコ材料を使用したケーブルです。L-FBシリーズとLS-FBシリーズでは編組密度が異なります。詳しくは下図をご覧ください。

特性インピーダンス(Ω)75静電容量(pF)55/m

バリエーション一覧へ(6)

同軸複合ケーブルカナレ電気

￥51,980～税込￥57,178～

1巻(100m)ほか

翌々日出荷

映像と音声の複合ケーブルです。AV機器の接続や、ビデオカメラ延長ケーブルとしてご使用いただけます。固定配線用の同軸複合ケーブルです。映像ユニットに内部導体が単線構造の3C-2V相当品を採用しています。音声ユニットにアルミラップシールドのL-2B2ATを採用しています。

色黒

バリエーション一覧へ(4)

同軸複合ケーブルカナレ電気

￥83,980～税込￥92,378～

1巻(100m)ほか

翌々日出荷

映像と音声の複合ケーブルです。AV機器の接続や、ビデオカメラ延長ケーブルとしてご使用いただけます。移動用の同軸複合ケーブルです。映像ユニットに内部導体が撚り線構造の3C-2VS相当品を採用しています。音声ユニットに編組シールドの4E3ユニットを採用しています。

色黒外径(Φmm)ユニット：V/4.4、A/3.4導体断面積(mm²)V/0.18 (AWG：25)、A/0.08 (AWG：28)導体構成(本/mm)V/7/0.18A、A/7/0.12A特性インピーダンス(Ω)V/75、A/-シールド編組密度(%)V/編組(97以上)、A/編組(93以上)減衰量(dB)V/4.5、A/-/100m(10MHz)

バリエーション一覧へ(4)

低減衰・高周波同軸ケーブルカナレ電気

￥21,980～税込￥24,178～

1巻(100m)ほか

翌々日出荷

12G-SDI 高発泡絶縁体タイプの75Ω同軸ケーブルです。さまざまな用途に対応したラインアップをご用意しました。メーカーサイズ比で最も低減衰な同軸ケーブルです。4K映像伝送の12G-SDIなどSDI信号に最適です。L-5.5CUHDは同一外径のL-5CFBと比べて約1.5倍の伝送性能を実現しています。(12G-SDI伝送時)L-3.3CUHDは架内・架間使用を考慮し、L-3CFB相当の側圧性能を維持しています。L-3.3CUHDにはケーブルストリッパが使用できます。

仕様シールド構成(編組密度)(mm/持/打(%)):銅ラミネートテープ+0.12TA/8/16(92%以上)質量(kg)4.1/100m外径(mm)5.5シース厚(mm)0.8導体構成(本/mm)1/0.75A導体外径(Φmm)内部：0.75絶縁体外径(mm)3.3導体抵抗内部(Ω/100m):4.1、外部(Ω/100m):1.5特性インピーダンス(Ω)75減衰量(dB)68.5、33.3、23.4/100m(6GHz、1.5GHz、750MHz))静電容量(pF)55/m

バリエーション一覧へ(3)

ビデオケーブルカナレ電気

￥1,898～税込￥2,088～

1本(1m)ほか

翌々日出荷

75Ωの同軸ケーブルを使用した、映像信号用のRCAケーブルです。BNCとの変換ケーブルもございます。型名末尾"-F3"には、低損失な発泡タイプの同軸ケーブルを使用しています。音声信号用はRCAケーブル(オーディオ用)をご覧ください。

形状RCA(オス)-RCA(オス)はんだ式

バリエーション一覧へ(6)

同軸セパレートケーブルカナレ電気

￥10,980～税込￥12,078～

1本(2m)ほか

翌々日出荷から14日以内出荷

色差信号入出力用のケーブルです。ケーブルユニットに3CFBを使用していますので、伝送特性に優れています。色差信号入出力用のコンポーネントビデオケーブルです。低損失な発泡タイプの同軸ケーブルを使用しており、伝送特性に優れています。

形状RCA(オス)-RCA(オス)色黒

バリエーション一覧へ(12)

2心シールドマルチケーブルカナレ電気

￥22,980～税込￥25,278～

1巻(100m)ほか

翌々日出荷

多チャンネルでも識別が容易です。軽量で外径のスリムなマルチケーブルです。補強繊維ケブラーRを内蔵しています。※ケブラーRはデュポン社の登録商標です。ドレン線内蔵でわずらわしい端末作業も簡単です。絶縁(PET)付アルミラップシールドを内側に曲げ、各対ごとのシールド間絶縁を確保しました。

色黒ピッチ(mm)より:25外径(Φmm)ユニット：2.7導体断面積(mm²)0.18(AWG：25)線間容量(pF/m)心-心：76、心・シールド：142導体構成(本/mm)7/0.18A導体抵抗心線(Ω/100m)：10.7

バリエーション一覧へ(14)

2心シールドマルチケーブルカナレ電気

￥47,980税込￥52,778

1巻(100m)

翌々日出荷

多チャンネルでも識別が容易です。ラッピングツールが使える機器間・機器内配線用ケーブルです。ドレン線内蔵でわずらわしい端末作業も簡単です。

仕様Ch:2質量(kg)7.6/100m色灰長さ(m)100ピッチ(mm)より:30外径(Φmm)ユニット：3.7導体断面積(mm²)0.29(AWG：23)線間容量(pF/m)心-心：81、心・シールド：144外径(mm)8.6導体構成(本/mm)7/0.23TAすず一括コート線線心数4導体抵抗心線(Ω/100m)：6.9

2心シールドケーブルカナレ電気

￥36,980税込￥40,678

1巻(200m)

翌々日出荷

作業性に優れた2心シールドの高性能タイプです。ラッピングツールが使える機器間配線用ケーブルです。ドレン線内蔵でわずらわしい端末作業が簡単に行えます。

質量(kg)3.7/100m色灰長さ(m)200ピッチ(mm)より:30導体断面積(mm²)0.29(AWG：23)外径(mm)5導体構成(本/mm)7/0.23TAすず一括コート線線心数2導体抵抗心線(Ω/100m)：6.8シールド編組密度(%)アルミラミネートテープ

2心シールドケーブルカナレ電気

￥29,980税込￥32,978

1巻(200m)

翌々日出荷

作業性に優れた2心シールドの高性能タイプです。ラック内配線用です。ドレン線内蔵でわずらわしい端末作業が簡単に行えます。L-2E5ATには補強繊維テトロンを内蔵しています。

質量(kg)4/100m色灰長さ(m)200ピッチ(mm)より:30導体断面積(mm²)0.31(AWG：23)線間容量(pF/m)心-心：68、心・シールド：140外径(mm)5導体構成(本/mm)12/0.18A線心数2導体抵抗心線(Ω/100m)：6.2シールド編組密度(%)アルミラミネートテープ

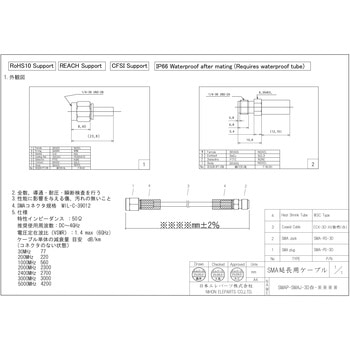

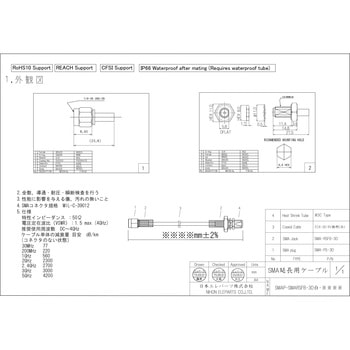

中継用SMAプラグ・パネルジャック3D白ケーブル日本エレパーツ

￥5,798～税込￥6,378～

1本(125mm)ほか

8日以内出荷

SMA延長用ケーブルラインアップ3D-XV 白ケーブル(高性能/屋内向け)-25℃～80℃

仕様SMAP-SMARSFB形状ストレートケーブル3D-XV(白)結線方式中心：半田/外部：圧着RoHS指令(10物質対応)対応関連資料(0.12MB)グリーン購入法適合コネクタタイプSMA型プラグ/パネルジャック
