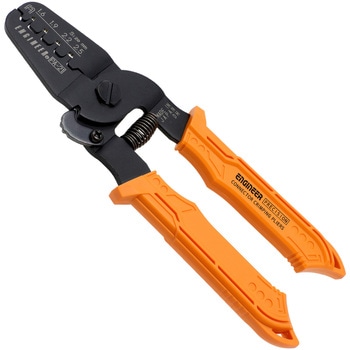

精密圧着ペンチ



精密圧着ペンチ 4.38 (8件の商品レビュー)

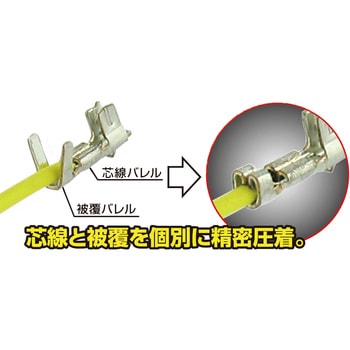

ダイスは専用工具並の高精度・肉薄仕上げで極小ピンの圧着に最適。芯線・被覆共に高精度圧着ができます。
グリップは環境に優しいエラストマーを採用。耐油性に優れてます。
本体表面は、高級感のある黒染めテフロン加工。

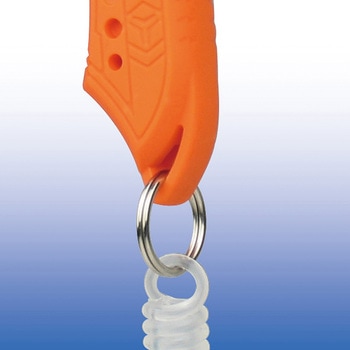

落下防止に便利なストラップ穴付。
用途

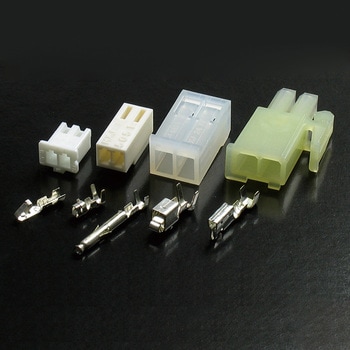

コンタクトピンの高精度な圧着に。
材質
S55C
内容量
1個
注意
本製品は汎用タイプでラチェット機構もありませんので圧着精度(圧着強度)は個人の握力や加圧量などに
よって差があります。また使用端子や電線種類によっても圧着精度に差があります。
本製品をご使用になる場合は、必ず事前に圧着テストを行い適した圧着精度(圧着強度)を確認の上、本圧着を行って下さい。

お気に入りに追加
↓各品番毎の詳細は注文コードをクリックしてください。
3 件中 1 - 3 件
注文
コード

品番
電線抱合範囲AWG(#)
適合電線(mm2)

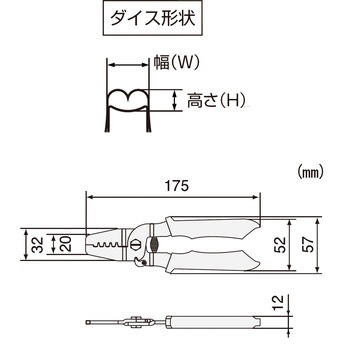

ダイス幅(mm)
ダイス高(mm)
ダイス厚(mm)
適合電線径(Φmm)
質量(g)
タイプ
参考
基準
価格
通常価格 購入数 販売価格
(税別)
出荷
関連
数量

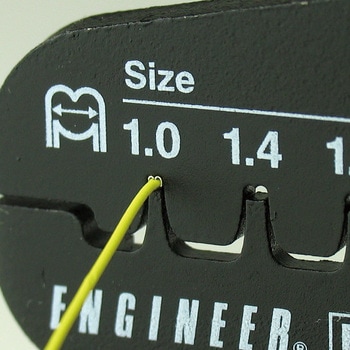

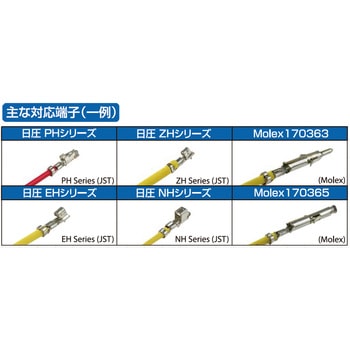

09153313 PA-09 (参考)32〜28/28〜24/24〜22/24〜20 (参考)0.032〜0.08/0.08〜0.2/0.2〜0.33/0.2〜0.52 1.0/1.4/1.6/1.9 0.5〜0.9 1.7t/2.0t (参考)0.20〜0.32/032〜0.51/0.51〜0.64/0.51〜0.81 135 ハーフピッチコンタクトの圧着が可能な精密圧着ペンチ。 ¥5,550
¥4,990 1 ¥4,990
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

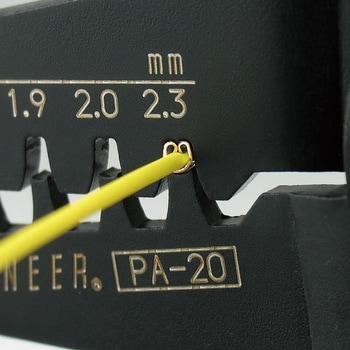

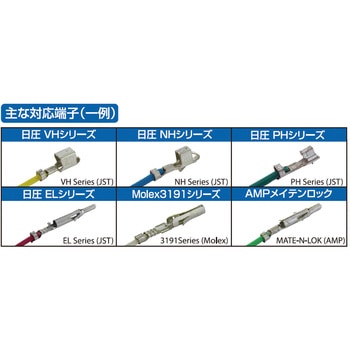

10322663 PA-20 (参考)28〜32/24〜20/22〜18/20〜18 (参考)0.08〜0.33/0.21〜0.52/0.33〜0.82/0.52〜0.82 1.6/1.9/2.0/2.3 0.7〜1.0 2.5t (参考)0.32〜0.64/0.51〜0.81/0.64〜1.02/0.81〜1.02 137 小・中型コンタクトの精密圧着が可能です。 ¥5,350
¥4,845 1 ¥4,845
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

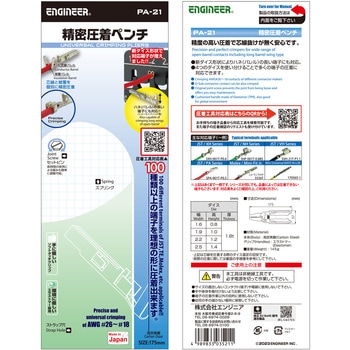

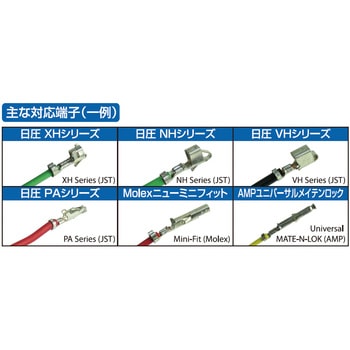

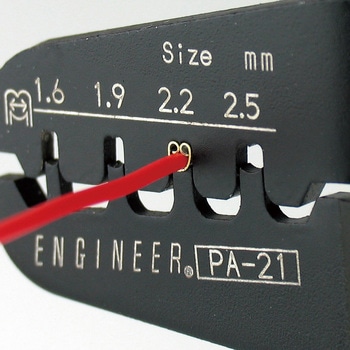

32753025 PA-21 (参考)26〜24/26〜22/24〜20/22〜18 (参考)0.13〜0.21/0.13〜0.33/0.20〜0.52/0.33〜0.82 1.6/1.9/2.2/2.5 0.8/1.0/1.2/1.4 1.8t (参考)0.41〜0.51/0.41〜0.64/0.51〜0.81/0.64〜1.02 145 100種類以上の端子を理想の形に圧着可能 ¥6,170
¥5,587 1 ¥5,587
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
↑各品番毎の詳細は注文コードをクリックしてください。
お気に入りに追加




この動画は、21人が参考にしています。
この動画を評価してください: このレビューが参考になった。
この動画は、13人が参考にしています。
この動画を評価してください: このレビューが参考になった。

平均満足度: 4.38  総レビュー件数: 8 商品レビューを投稿する 毎月抽選で1,000名様にプレゼントがあたる!

満足度: 4 (このレビューは、0人が参考にしています。)

用途: ハーネス制作

JSTさんのXHシリーズコネクタをカシメるために購入。
純正工具の値段を考えれば、十分な性能だと思います。
カシメ自体もちょっと練習しましたが、うまくいきました。

これは注文コード 09153313 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2016-11-27]

満足度: 3 (このレビューは、0人が参考にしています。)

用途: 機械のメンテナンス時

精度が悪い。歯の角度が悪い。グリップが太すぎる。ラバーはいらない

これは注文コード 09153313 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 株式会社富士ダイナミクス 様 [2016-05-27]
モノタロウMonotaROからの回答:

この度はご迷惑をお掛けし誠に申し訳ございません。貴重なご意見誠にありがとうございます。

満足度: 4 (このレビューは、1人が参考にしています。)

用途: ハーネス作成

以前、職場でメーカ純正の工具を使用していた。この工具は、専用ではないが、アマチュアとして電子工作や一台限りの試作用のために使用するには、充分な品質レベルに加工が出来ていると判断しています。価格は、メーカ純正工具の一桁ダウンでお手頃ではないかと思います。

これは注文コード 09153313 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2015-06-24]

満足度: 5 (このレビューは、0人が参考にしています。)

用途: 基盤コネクターから配線を出すとき

メーカー純正の1/10の価格で小さく手軽で確実に圧着できました。

これは注文コード 32753025 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 ベーカリー ル・パン 様 [2014-10-02]

満足度: 5 (このレビューは、2人が参考にしています。)

用途: 細いコネクタの圧着作業

今まで、ラジペンなどで、細いコネクタを圧着していました。圧着不足で線が抜けることもしばしば。時間もかかってイライラ。このペンチで作業するとミスもなく時間短縮できて、圧着作業が楽しくなります。少し値段が高いですが十分値打ちがあります。

これは注文コード 09153313 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2013-07-24]

満足度: 5 (このレビューは、2人が参考にしています。)

用途: モレックスの50079と50125を打つために購入

手持ちの工具では全く形にならなかったので購入した。モレックスの50079と50125はなかなかの難物でハウジング屋さんが打った様にきれいにはいかないが何とか良い結果が得られた、もう少し修行を積めば満足がえられそうです。他の端子はENGINEER社のウェブサイトにある“圧着結果一覧表”に従って作業したところ全く問題なくすばらしくきれいに圧着できた。ただし、私の場合は手元照明と拡大鏡は必須でしたが。ENGINEERさん、着脱式で照明付きのルーペを作ってくれるとうれしいのですが…。

これは注文コード 09153313 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2013-05-02]

満足度: 5 (このレビューは、2人が参考にしています。)

用途: 接続端子の圧着

ラジコンのサーボの端子やパソコンに使う電動ファンの端子等小さな端子の圧着がきれいで正確にできます。その仕上がりには感動すら覚えます。金額がちょっと高めですがダイスの出来がとてもいいです。エビとかホーザンなど色々使ってみましたが、これは購入して正解だったと思います。

これは注文コード 32753025 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2012-08-05]

満足度: 4 (このレビューは、3人が参考にしています。)

用途: コネクタのコンタクト圧着(ハーネス作成)に使っています。

あまり強く握らなくてもコンタクトの圧着ができたのでよかったです。あまり握力がないので購入前は不安でした。今のところJSTのXA(1.6と1.9), XH(1.6と1.9), EH(1.4と1.6), PA(1.4と1.6)などでうまく使えています。1.0mmのダイもありますがこれはまだ使う機会がありません。耐久性についてはまだわかりません。

これは注文コード 09153313 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 Madoca Electronica 様 [2010-03-01]
