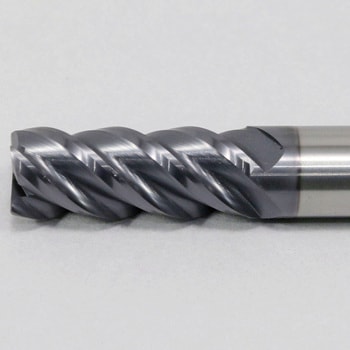

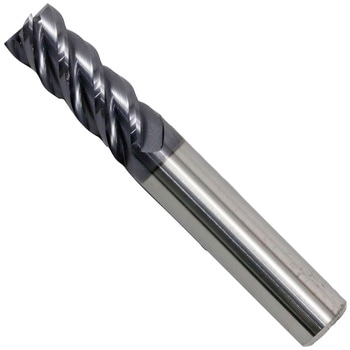

超硬スクエアエンドミル TiAlNコート 4枚刃 ギャッシュ 強ねじれ
刃のネジレを45°にすることにより高硬度材の切削と高送り加工が可能になり剛性も高まりました。また長寿命な加工ができ切削面がきれいに仕上がります。
材質超硬合金

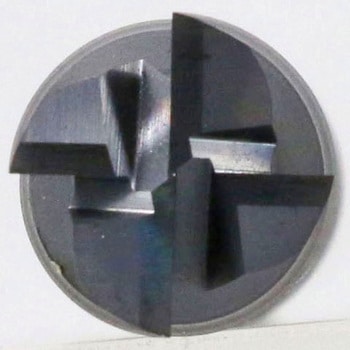

刃先形状ギャッシュ当て
刃数4
ねじれ角(°)45
刃径公差(mm)0~-0.02
被削材一般鋼・調質鋼・高硬度鋼(~50HRCまで)・ステンレス鋼・鋳鉄・アルミ合金・銅合金
表面処理TiAlN
内容量1本
注意
※本来の用途以外には使用しないでください。
TiAlNコート超硬スクエア4枚刃エンドミル切削条件
被削材 | 軟鋼 炭素鋼 鋳鉄 | 合金鋼 工具鋼 | 焼入れ鋼 プリハードン鋼 | 焼入れ鋼 ステンレス鋼 プリハードン鋼 |
焼入れ鋼 チタン合金 | |||||
---|---|---|---|---|---|---|---|---|---|---|
硬度 | - | ~HRc30 | HRc30~HRc38 | HRc38~HRc45 | HRc45~HRc55 | |||||
強度 | ~750N/mm2 | - | - | - | - | |||||
刃径(φmm) | 回転数(min-1) | 送り速度(mm/min) | 回転数(min-1) | 送り速度(mm/min) | 回転数(min-1) | 送り速度(mm/min) | 回転数(min-1) | 送り速度(mm/min) | 回転数(min-1) | 送り速度(mm/min) |
2 | 20700 | 990 | 18600 | 820 | 18600 | 740 | 15600 | 620 | 10300 | 410 |
3 | 13780 | 1170 | 12415 | 1040 | 12420 | 975 | 10340 | 810 | 6890 | 540 |
4 | 10400 | 1235 | 9295 | 1105 | 9300 | 1040 | 7800 | 880 | 5200 | 585 |
5 | 8260 | 1235 | 7475 | 1140 | 7480 | 1040 | 6240 | 880 | 4160 | 585 |
6 | 6890 | 1235 | 6175 | 1105 | 6180 | 975 | 5200 | 810 | 3450 | 540 |
8 | 5200 | 1170 | 4680 | 1040 | 4680 | 910 | 3900 | 750 | 2600 | 500 |
10 | 4160 | 1170 | 3705 | 1040 | 3710 | 910 | 3120 | 750 | 2080 | 500 |
12 | 3450 | 1170 | 3120 | 1040 | 3120 | 910 | 2600 | 750 | 1760 | 490 |
14 | 2930 | 1140 | 2665 | 1040 | 2670 | 910 | 2210 | 750 | 1500 | 505 |
16 | 2600 | 1170 | 2340 | 1040 | 2340 | 910 | 1950 | 750 | 1300 | 500 |
18 | 2280 | 1105 | 2080 | 1010 | 2080 | 910 | 1760 | 750 | 1170 | 505 |
20 | 2080 | 1010 | 1885 | 910 | 1890 | 845 | 1560 | 680 | 1040 | 460 |
![]() |
![]() |
送り速度(mm/min), in long & extra long types, should be reduced by around 50%.
回転数(min-1)=REVOLUTION PER MIN
送り速度(mm/min)=mm/min.
回転数(min-1)=REVOLUTION PER MIN
送り速度(mm/min)=mm/min.
エンドミル の新着商品
カテゴリ
商品レビュー
- 対象商品:
- 35520082
2024-06-26
- 用途:
- ターニングセンターによるS25C及びSUSの溝入れ仕上加工。
有限会社相馬鉄工所 様
他社メーカーと比べても、面精度、工具寿命、共にいいと思う!
- 対象商品:
- 35520064
2024-01-19
- 用途:
- 卓上フライス盤で使用
今まで使っていたエンドミルの切れ味が落ちたので買いました。
刃径とシャンク径が同じなのが嬉しい。 最近減ってきている。
1人が参考にしています
- 対象商品:
- 35520091
2023-01-30
- 用途:
- 金属加工
エンドミルは一つが高価なので、慎重に選んでいます。モノタロウブランドは、価格も抑えられていて耐久性もあるため満足です。
重宝しています。
またリピート予定です。
2023-04-25
- 用途:
- 焼入れ部品の切削
製造業
非常によく、簡単に削れました。コスパよく満足しています。
- 対象商品:
- 35520091
2021-06-13
- 用途:
- アルミ板加工
アルミ板(A5052)の加工にマキタのルーター(9000回転)で使用。綺麗に面が出ます。鉄やステンレスには使用していないのでそこは不明です。
- 対象商品:
- 35520064
2020-07-11
- 用途:
- 切削加工
切れ味、耐久性ともに良好
刃長が、3D→3.5D~4D (刃径φ4で、15mm程度)ぐらいあってくれると、ありがたい
2人が参考にしています
