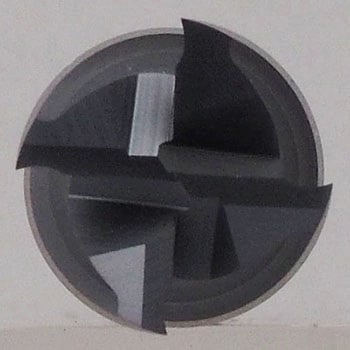

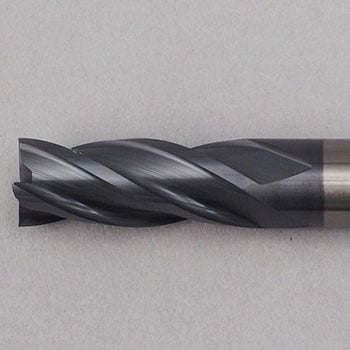

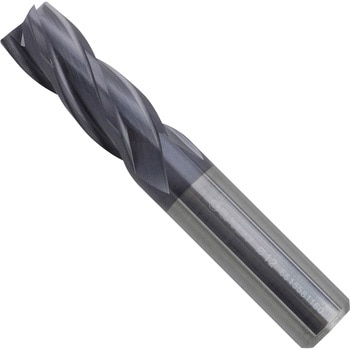

超硬スクエアエンドミル TiAlNコート 4枚刃 2.5D ピンカド
TiAlNコーティングは耐熱性に優れたコーティングで、合金鋼、オーステナイト鋼等の中・高速切削及び、鋳物や非鉄金属の加工に適しています。
刃先がシャープで加工精度がよく、精密仕上げに向いています。
- 材質
- 超硬合金
- 刃数
- 4
- ねじれ角(°)
- 30
- 刃径公差(mm)
- 0～-0.03
- タイプ
- 刃先ピンカドタイプ
- 表面処理
- TiAIN
- 最大穴あけ能力
- 2.5D
- 販売区分
- 業務用
- 内容量
- 1本
化学物質等安全データシート(SDS)：(0.4MB)
注意
※本来の用途以外には使用しないでください。全8種類を絞り込む
刃径(Φmm)
シャンク径(Φmm)
刃長(mm)
全長(mm)
超硬スクエアエンドミルTiAlNコート4枚刃切削条件
| 被削材 | 非合金工具鋼 合金工具鋼 | 合金工具鋼 | ステンレス鋼 | 鋳鉄 | アルミ合金 | 銅. 真鍮 非鉄金属 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 硬度 | ～HRc30 | HRc30～HRc45 | - | - | - | - | ||||||
| 強度 | ～1000N/mm2 | 1000～1500N/mm2 | - | - | - | - | ||||||
| 刃径(φmm) | 回転数(min-1) | 送り速度(mm/min) | 回転数(min-1) | 送り速度(mm/min) | 回転数(min-1) | 送り速度(mm/min) | 回転数(min-1) | 送り速度(mm/min) | 回転数(min-1) | 送り速度(mm/min) | 回転数(min-1) | 送り速度(mm/min) |
| 2 | 9360 | 230 | 6130 | 140 | 5080 | 115 | 8880 | 610 | 20900 | 1255 | 15680 | 985 |
| 3 | 7220 | 255 | 4510 | 160 | 3750 | 140 | 5750 | 610 | 14630 | 1255 | 10450 | 985 |
| 4 | 6130 | 460 | 3750 | 285 | 3140 | 230 | 4370 | 610 | 10450 | 1255 | 8360 | 985 |
| 5 | 5080 | 485 | 3040 | 290 | 2570 | 240 | 3470 | 610 | 8690 | 1255 | 6460 | 985 |
| 6 | 4510 | 530 | 2710 | 335 | 2280 | 265 | 2800 | 730 | 7220 | 1360 | 5420 | 1045 |
| 8 | 3370 | 575 | 2040 | 310 | 1710 | 285 | 2090 | 775 | 5420 | 1360 | 4180 | 1045 |
| 10 | 2610 | 495 | 1620 | 240 | 1380 | 240 | 1760 | 815 | 4370 | 1360 | 3230 | 1045 |
| 12 | 2230 | 420 | 1380 | 205 | 1090 | 195 | 1380 | 855 | 3560 | 1360 | 2710 | 1045 |
| 16 | 1760 | 335 | 1090 | 160 | 900 | 160 | 1050 | 920 | 2710 | 1360 | 2090 | 1045 |
 |  | |||||||||||
送り速度（mm/min）, in long & extra long types, should be reduced by around 50%.
回転数（min-1）=REVOLUTION PER MIN
送り速度（mm/min）=mm/min.
回転数（min-1）=REVOLUTION PER MIN
送り速度（mm/min）=mm/min.
商品説明動画
【テニトル】さくっと商品チェック！
この動画は、4人が参考にしています。
スクエア超硬エンドミル の新着商品
カテゴリ
商品レビュー
対象商品 : 19154625
2024-08-06
用途: アルミ板やプラスチック板(又は丸棒)等の穴加工や穴の面取り加工等
４刃の為、食い付きがなく穴の制度が良い。
フライス等の溝加工の場合表面が滑らかである。
切屑が刃に絡まない様に思います。
対象商品 : 19154668
2024-08-05
用途: トリマービットとして使用している。
農・林・水産業
桐材などの軟らかい木材の切削作業によく使用しているが、切り口が毛羽立たず気持ちよく作業ができる。
2021-08-22
用途: 難材加工
SNコーポレーション 様（製造業）
思ってた以上に切れ味長持ちしてたいへん
満足してます。
もう少しシャンクがながかったらよかったのですが・・・
1人が参考にしています
対象商品 : 19154668
2021-02-05
用途: 非鉄金属のフライス加工に使用
非鉄金属のフライス加工に使用。
切削オイルで十分に冷却すれば、鉄の切削も出来ます。
冷却を怠ると、歯が焼き付きなまくらになります。
一度なまくらになると、どれだけ研いでも長持ちしません。
2人が参考にしています
2021-08-09
用途: 切削
SNコーポレーション 様（製造業）
初めて購入しましたが、レビューみる限り、どのくらい保つのか不安が残りますね
よくあるご質問(FAQ)
- 質問：
- 役立つ情報などございますか
- 回答：
- 下記のタイトルの内容でお役に立てるなら、URLのリンク先ご確認ください。
エンドミルの種類
豆知識URL：
https://www.monotaro.com/s/pages/productinfo/endmiru_type/
2人が参考にしています
2022-08-04
- 質問：
- 役立つ情報などございますか
- 回答：
- 下記のタイトルの内容でお役に立てるなら、URLのリンク先ご確認ください。
スクエアエンドミルの刃先の違い
豆知識URL：
https://www.monotaro.com/s/pages/productinfo/endmill/
2022-08-04
