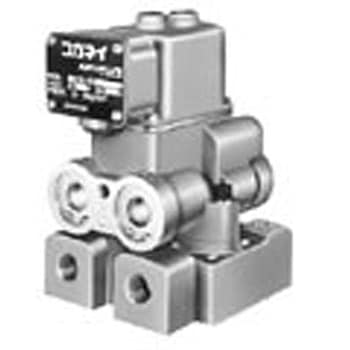

電磁弁丸形3ポジション503シリーズ
全空気圧制御機器、駆動機器制御をはじめとするエアシステムのコントロールを実現。長年の実績に裏づけられた高信頼性。独特のポペット方式、ダイヤフラムポペット方式を採用して、エア漏れがほとんどありません。
用途供給圧力で主軸を切換える内部パイロット方式の電磁弁。一般的にシリンダの制御に広く用いマニホールド形状や結線方式も用途に合わせ選択いただけます。
仕様●ポジション数：3ポジション●弁機能：クローズドセンタ
質量(kg)4.3
使用温度範囲(℃)(雰囲気および使用流体)0～60
ポート数4ポート
使用圧力範囲(MPa)0.2～0.9
作動方式内部パイロット形
使用流体空気
応答時間(秒)(ON時/OFF時)0.07/0.07
保証耐圧力(MPa)1.35
取付方向自由
最大作動頻度(Hz)5
給油要(タービン油1種(ISO VG32)相当品)
流量特性音速コンダクタンスC(dm3/(s・bar))10、有効断面積(Cv値)(mm2)50(2.5)
ポートの種類ダブルソレノイド
内容量1個
