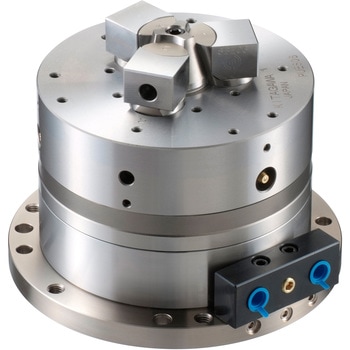

内径プルロックワークグリッパ PUES06
旋盤用チャックがM/C用に変身。
ワーク内径を引込把握。抜群の安定精度で仕上げ工程に最適。
シリンダ内蔵で導入コストダウン。別途チャック作動用シリンダが不要。
NC円テーブルにスムーズ搭載。ワークに合わせた最適な把握をご提案します。
機械標準コラム仕様で対応可能。シリンダ内蔵で全高を低く抑えました。
オプションジョーの使用で把握範囲拡大。
ストローク(mm)(プランジャ)10質量(kg)21(標準ソフトジョー付)直径(Φmm)(ジョーストローク)4.8使用圧力(MPa[kgf/cm2])(最低)0.2[2]最高許容圧力(MPa[kgf/cm2])(エア)0.7[7]、(油圧力)1.3[13]把握範囲(mm)(標準ジョー)Φ70～87、(オプションジョー)Φ89～108Φ、(マスタジョー把握)Φ44～70Φ把握力(kN)エア圧：20[エア圧力0.6MPa(6kgf/cm2)]、油圧：57[油圧力1.3MPa(13kgf/cm2)]空気消費量(NL)0.54内容量1台
注意
※個人宅(戸建住宅・集合住宅)様への配送は行っておりません。※把握力はジョーおよびワークの把握部状態により変化します。
※空気消費量はプランジャストローク5mm当たり、圧力0.6MPa時。
