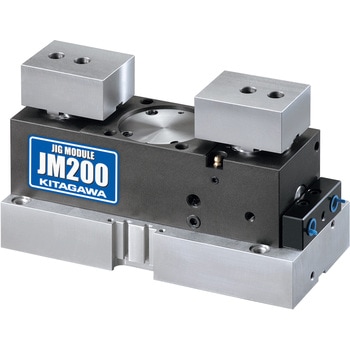

ジグモジュール JM200
異形ダイカストワークも確実把握。
多種類異形のダイカストワークに対応可能クランプシステム。
ロックバルブ機構(オプション)組込み可能で、エアを切り離してもワーク保持が可能。
センタリングとコンペセイティングの切換が可能。
フェースクランプ(端面把握)が可能。
着座確認が可能な為、自動化対応可能。
- 寸法(mm)
- (ジョーストローク:センタリング・コンペ)20.8、(ジョーストローク:フェースクランプフェースクランプ)18、(ワークサイズ:センタリング・コンペ)40～200、(ワークサイズ:フェースクランプ)40～150
- 質量(kg)
- 19
- 使用空気圧力(MPa[kgf/cm2])
- (最低)0.2[2.0]
- 最高許容圧力(MPa[kgf/cm2])
- (エア)0.6[6.0]
- 許容揺動量
- センタリング・コンペ:(最大)1.5mm、フェースクランプ:(最大)2.5mm
- シリンダストローク(mm)
- 18
- 把握力(kN)
- (センタリング・コンペ)最大9.0[918kgf]、(センタリング・コンペ)最低3.0[306kgf]、(フェースクランプ)最大5.5[561kgf]、(フェースクランプ)最低1.8[184kgf]
- 内容量
- 1台
注意
※個人宅(戸建住宅・集合住宅)様への配送は行っておりません。※本体取付用のクランプ金具はオプションとなります。
