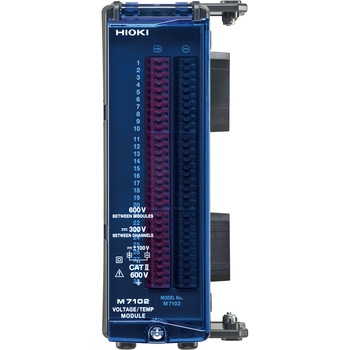

電圧・温度モジュール
● 600 V 以下のバッテリーパック向け
● 30ch， 電圧， 温度(熱電対)
● セル電圧を高精度に測定
● バッテリーセル単体の試験や半導体のバーンインテストに最適
仕様【データ更新間隔】10ms(※1)，20ms(※2)，50ms，100ms，200ms，500ms，1s，2s，5s，10s【※1:熱電対断線検出OFF設定で、使用チャネル数が1チャネルから15チャネルまでのときに選択可能】【※2:熱電対断線検出OFF設定、もしくは熱電対断線検出ON設定で、使用チャネル数が1チャネルから15チャネルまでのときに選択可能】
付属品取扱説明書×1
質量(kg)1.2
耐電圧AC3.6kV1分間(感度電流1mA)、各入力チャネル(+，-)ーLR8101またはLR8102本体間、各モジュール間AC350V1分間(感度電流1mA)各入力チャネル間(+，-)
寸法(幅W×高さH×奥行D)(mm)約53×166×263
対応機種【データロガーLR8101】基本機能モデル【データロガーLR8102】高機能モデル
入力方式半導体リレーによるスキャン方式、フローティング不平衡入力、全チャネル絶縁
分解能【A/D】18ビット
測定対象電圧、熱電対(K，J，E，T，N，R，S，B，C)
測定レンジ電圧:10mVf.s.，20mVf.s.，100mVf.s.，200mVf.s.，1Vf.s.，2Vf.s.，6Vf.s.，10Vf.s.，20Vf.s.，60Vf.s.，100Vf.s.，1-5Vf.s.、熱電対:100℃f.s.，500℃f.s.，2000℃f.s.
使用温湿度範囲-10℃～50℃，80%RH以下(結露しないこと)
入力端子押しボタン式端子台(1CHあたり2端子)，端子台カバー装備
最大入力電圧DC±100V
入力抵抗100MΩ以上(電圧10mVf.s.～6Vf.s.レンジ，1-5Vf.s.レンジ，熱電対全レンジ)、1MΩ±5%(電圧10Vf.s.～100Vf.s.レンジ)
最大電圧(V)【チャンネル間】DC300
最大定格電圧(V)【モジュール間】AC，DC600V【対地間】AC，DC600V測定カテゴリII，予想される過渡過電圧4000V
入力チャネル数30CH
内容量1個
注意
※該非判定説明書はメーカーHPよりダウンロード可能です。詳細はメーカーHPにてご確認ください。※このメーカーの商品は、実際に使用されるお客様に限りご注文いただけます。製品仕様は国内向けです。校正書類付の場合、書類言語は和文です。※個人宅(戸建住宅・集合住宅)様への配送は行っておりません。
特別運賃
| 地域 | 単位 | 配送費 |
|---|---|---|
| 全国 | 数量1につき | ￥ 1,500 / 税込 ￥ 1,650 |
| 北海道地方 | 数量1につき | ￥ 1,500 / 税込 ￥ 1,650 |
| 沖縄地方 | 数量1につき | ￥ 1,500 / 税込 ￥ 1,650 |
| 離島 | 数量1につき | ￥ 1,500 / 税込 ￥ 1,650 |
