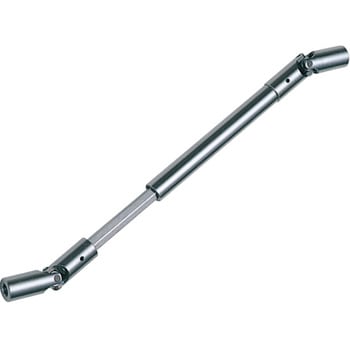

ユニバーサルジョイント(軸付) 軸付ジョイント 強力タイプB-GX型 B-8GX
・中間軸のどの部分でも自由にカットが出来る・伸縮量が大きく取付け範囲が広い

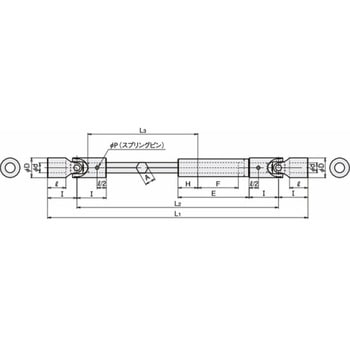

タイプB-GX
種類軸付タイプ
寸法H(mm)20
寸法L1(mm)277(0/-F)
寸法A(mm)7.7
寸法F(mm)55(スライド量)
寸法D(Φmm)16
寸法E(mm)85
寸法l(mm)19
寸法L2(mm)2.5×16
寸法L3(mm)119
寸法d(Φmm)8(H7)
寸法I(mm)28
スプリングピン寸法(mm)2.5×16(取付用)
内容量1個
