Vブロック(ヤゲン台)・X型ブロック

特殊な設計で持ちやすく、錆びにくいです。機械仕上げです。

特殊な設計で持ちやすく、錆びにくいです。機械仕上げです。

2個の基準面a、cに対するV溝のペアはMC0.05、GSFS0.03です。

2個の基準面aに対するV溝ペア差はMC0.05、GSFS0.03です。

付属レンチで任意の角度に調整できます

V溝は90°に仕上げされており、2個1組の同一加工で仕上がっております。

2ヶ1セットで製作されており、2ヶの底面とV溝の平行がでています。丸物やその他の検査及び補助ブロック(正直台)として大変便利です。全サイズ焼入品でV溝は90度です。

組み込み治具、平行台、測定、ケガキなど広範囲に利用できるブロックです。

V溝は90°に仕上げされており、2個1組の同一加工で仕上がっております。

定盤上で使用し、円形工作物のケガキ測定や円筒型製品の精密検査、保持具として使用します。

V溝を利用し、丸物の検査、治具または正直台としてご使用いただけます。 全サイズ焼入れ品です。 底面対V面平行度は8μm側面平行直角度8μm以内です。 2個1セットです。

V溝は90°に仕上されており、円筒の簡易検査、丸棒のケガキなどに使用可能です。2個1組、一体加工になっています。丸物の加工物を固定し、広範囲で使用出来ます。

V溝は90°に仕上されており、円筒の簡易検査、丸棒のケガキなどに使用可能です。2個1組、一体加工になっています。丸物の加工物を固定し、広範囲で使用出来ます。

丸棒のケガキ、穴あけ、タッピング、異形物、研削時の保持具、放電加工での保持具に

6面が精度面で平行度直角度が正確に出ています。 3面に合計10個の取付用ネジ穴付きです。 ネジ径はM6mm、深さ12mmです。

底面対V面平行度0.005mm、各面の直角度は±0.005mmを保持。

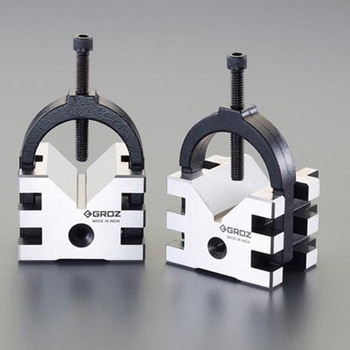

精密研削、放電加工、検査、ケガキ用精密治具として使用できます。 クランプアームがVブロック幅より狭い為、Vブロックを横倒しで使用出来ます。 MB-503SU(マルテンサイト系ステンレス鋼)は、上下V溝面にツバの逃し加工が施してあります。

本器は特殊工具鋼製で、焼入硬度HS-60°研磨による精密仕上げ品であります。V面・側面の平行、直角度は±5μm以内の精度を保有し、標準台として使用されます。

使用面に3箇所V溝が設けてあります。 V溝を利用し、丸物の測定、検査、または正直台としてご使用いただけます。 底面対V面平行度は10μmです。 2個1セットです。

丸棒Φ5～Φ70に対応してます。経年変化を抑える為に サブゼロ処理を施しています。2個同時加工をし高精度です。(ペア確認用矢印付)

V溝は90°に仕上されており、円筒の簡易検査、丸棒のケガキなどに使用可能です。2個1組、一体加工になっています。丸物の加工物を固定し、広範囲で使用出来ます。

精度 シャンク軸芯に対するVブロックの平行度:0.01/50L D・Pホルダシステム用Vブロックホルダ

平行線、直角線およびV溝を利用して45°線のケガキなどまたは治具などに使用できます。

花崗岩を使った精密Vブロックです。 経年変化がほとんど無く、錆びない等の利点を持っています。

V溝は90°精密仕上げされており円筒の検査、丸棒の精密ケガキなどに使用します。2個1組となっています。

V溝は90°精密仕上げされており円筒の検査、丸棒の精密ケガキなどに使用します。2個1組となっています。

6面仕上げで、6面の平行が出ています。 寸法も全面とも0.05mm以内に製作されています。 測定台、ハイトブロック、精密ケガキ台として大変便利です。
