4ページ目: スクリューレス端子台

省スペースを考慮した2段端子台CTWシリーズは、盤内における端子台スペースを半分に抑えることができます。上段下段が半極ずつずれている為、上下どちらからでも配線ができ、また下段を後に配線する場合も、下段端子部には適度な角度がついているので、よりスムーズな結線ができます。CTW-15S2はTUVの認定を取得していますので海外向け仕様にも安心してご使用になれます。適合レールはDIN規格に準拠した35mm幅のレールです。両側ネジ結線タイプのCTW-15S2の他に片側がラッピング結線できるタイプのCTW-15Rがあります。

ドライバ不要、プッシュイン接続による簡単配線。振動・衝撃・長期使用によるネジゆるみリスクの排除。ネジ締め作業のスキル不要 増し締め作業が不要になり、メンテナンス性向上 ベースユニット化により、用途に応じたモジュールを1点ごとに配置可能

3.5mmピッチ～の豊富なラインアップ。嵌合構造により導電部分の間違った向い合せの組立てを防止。開放ボタン付きでリリースが容易。スプリングロック式のため、電線のフェルール処理で差し込むだけのプッシュイン簡単結線。振動に強く、増し締め不要。IEC35mmレール(DIN35mmレール)に装着可能。本体、側板はUL認定樹脂の採用により高難燃性(UL94V-0)。レール取付後も中間板の追加取付け、取外しが可能

アルミ特殊合金製で軽量。導体挿入後ボルト締付、規定トルクでボルト頭せん断だけで施工が完了します。アルミ、銅導体の双方に適用します(複合より線不可)。サイズ共用化を実現しています(8～400mm²の11種類導体を5品種でカバーします)。本製品は低圧用、単線、より線、圧縮より線に適用します。異径接続、銅アルミ異種接続も可能となります。低圧接続材のアルミ導体として使用が可能。「らくらくアルミケーブル(R)」において性能を評価済。海外(IEC)ケーブルとCVケーブルの接続も可能。圧縮工具、ダイスの準備は不要、電源確保も不要。電動工具使用で、更に締付作業の力仕事と時間を削減。IEC規格612381(最大36KVまでのケーブル圧縮及びメカニカルコネクターの規格要件)におけるメカニカルコネクターの要求を満たしています 。IEC規格60228(JIS C 36642007)に規定された導体に適合。内部には隔壁を設けており、水の浸入や異種金属の直接接触を防ぎます。コネクター材質：アルミアロイ合金(全面鈴メッキ処理)

スクリューコネクターは、高張力アロイ合金を主材料とした、アルミ及び銅導体ケーブル用端子及びスリーブです。以下のような優れた特徴を持っています。 圧縮や圧着工具、ダイスは不要です。銅とアルミに使えます。サイズが共用できます。汎用工具で施工できます。IEC規格612381(電力ケーブルの圧縮及びメカニカルコネクター)に適合しています

熱帯地域のように、常に湿度の高い環境下で中継端子を使用する場合、導電板周辺の応力のかかる金属部分が著しく劣化してしまいます。熱帯処理仕様は、特に金属部分を錆びにくい部品で強化しています。

一般的に使用される産業用マシンなどは切削油の様な環境剤を使用して稼働します。その環境剤も種類によっては、PCなどのエンジリアニングプラスチックを激しく劣化させてしまう性質をもっています。AG仕様は、従来のPCなどと比べると、非常に高い耐油性があります。

ITシリーズは、受電側(1次側)から送電側(2次側)への分岐作業の煩わしさを解消する分岐専用端子台です。1次側には1から3カ所の結線ビスが設置されており、容量によって複数の電線を引き込むことができます。また2次側には3～7カ所の結線ビスを設け幅広い分岐数に対応しています。直取付式、レール取付式がありますので、使用状況に応じていずれかを選択する事が可能です。絶縁材には、耐電圧、絶縁抵抗に優れている変性PPE樹脂を使用しています。全タイプに記名板と、標準カバーが付きます。

保護等級IP2Xの安全構造の為、カバーは不要です。 緩めた端子ネジは内部のバネ構造により、持ち上がったまま自己保持されますので、ネジの脱落による短絡事故、紛失等が防げます。 圧着端子は、丸型、Y型どちらでも対応可能。 絶縁材には、耐電圧、絶縁抵抗に優れているPPE樹脂を使用しています。 適合レールは、DIN規格に準拠した35mm幅のレールです。 レールへの取付は、上方向から押し込むだけで簡単にセットできます。

低電圧/微小電流回路に最適!!接点部は酸化皮膜の影響を受けにくい金メッキ仕様。電線を接続したまま一括で取付け、取外しが可能。制御盤同士の現地での接続や制御盤の交換、置換えの省力化と時間短縮が可能。誤挿入防止プレートを使用する事によって、現場での誤配線を未然に防止。新設定のレバー固定方式で狭い場所でも取り外しが容易。着脱端子部を新スライドロック機構でワンタッチ固定。レバー固定方式を採用することで隣接設置を省スペース化。

熱帯地域のように、常に湿度の高い環境下で中継端子を使用する場合、導電板周辺の応力のかかる金属部分が著しく劣化してしまいます。熱帯処理仕様は、特に金属部分を錆びにくい部品で強化しています。

一般的に切削油などの環境剤を必要とする、工作用マシンなどは、熱を発散し稼働するものが大半です。またその制御盤内もトランスなどの熱源で、かなりの高温になっているケースがあります。特に環境剤の種類によっては、ミスト状態で、さらに高温が続いた場合、PCなどのエンジニアプラスチックは、激しく劣化してしまいます.メーカーのG仕様は従来のPCなどと比べると、そういった条件下に非常に高い耐久性があります。

CT-STスタッドタイプシリーズは、100A～最大1000Aまでの充実の8機種を揃えています。 電気容量の異なったタイプでも、1つのユニットとして1本のレール上に組立てることが出来、広範囲の使用が可能です。 適合レールはメーカー専用の20mm幅のレール。またはDIN35mmレール対応端子台と共用できるDASタイプです。

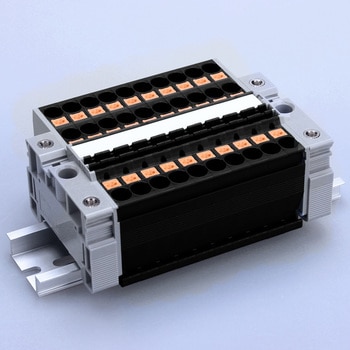

スクリューレス端子台 1極4線式

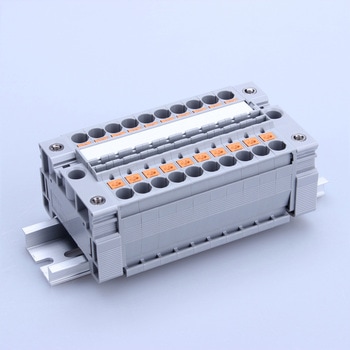

スクリューレス端子台 1極2線式

DINレールへの固定がワンタッチで出来ます

アフターパーツの取付に。定格電流1ブロック15A以下、10ブロック最大100A以下

スプリング式端子台で省工数、省スペース、緩みなくメンテナンス不要、プッシュボタン付きで結線作業が容易です。単線およびフェルール付より線は、電線を差し込むだけで結線可能です。DINレールに端子台と必要なアクセサリを組み立て済みなので、すぐに使用できます。

プリント基板用のねじなし端子台です。
