32ページ目: ラジアル玉軸受

軸受鋼より錆・腐食に強い。 薬品に対して耐食性に優れている。 高温まで安心して用いられる。

単列深溝玉軸受は、転がり軸受の中でも最も代表的な形式です。 ラジアル荷重のほかに、両方向のアキシアル荷重を負荷することができます。 摩擦トルクが小さく、高速回転する箇所や低騒音、低振動が要求される用途に最も適しています。

ラジアル軸受部に保持器付ニードルベアリングが、スラスト軸受部に三点接触形ボールベアリングが組み合わされた、容積の小さい経済性に富んだ軸受です。 この軸受は、高速回転で大きなラジアル荷重と両方向のアキシアル荷重とを同時に負荷することができます。 内輪はボール軌道面の中央部で分離した非互換性であるため、軸に取り付けるときには軸方向に固く締め付けます この軸受のアキシアルすきまは0.1～0.3mm程度であり、荷重関係はNATA59と同様にアキシアル荷重がラジアル荷重の25%以上にならないよう考慮する必要があります。

軸受鋼より錆・腐食に強い。 薬品に対して耐食性に優れている。 高温まで安心して用いられる。

アンギュラ玉軸受は、非分離軸受で、玉と内輪・外輪との接触点を結ぶ直線がラジアル方向に対してある角度(接触角)をもっており、ラジアル荷重と、一方向のアキシアル荷重を負荷することができる。またラジアル荷重が作用するとアキシアル分力が生じるので一般に二個対向させて用いられる。

外輪の軌道を球面にして、内輪と玉の組合せ(玉付き内輪)が外輪に対して自由に傾くことができる構造になっています。このため、ある程度の取付け誤差(軸心の不一致)や軸のたわみがあっても、軸受中心と軸心が自動的に調整されます。したがって、ハウジングの工作、取付け精度の出しにくい長い軸、構造が簡単な伝道装置の軸受として適しています。プランマブロックやアダプタの併用により、きわめて容易に軸受装置を作ることがでlきます。外輪の軌道が浅く、接触角も小さいのでアキシアル負荷能力が小さくなるため、アキシアル荷重の大きいところには不向きです。保持器は鋼板の打抜き形やポリアミド製があります。

転がり軸受の中で最も多く使用される軸受です。軌道溝は、転動する玉の半径より、わずかに大きい半径の円弧になっており、玉と軌道は点で接触します。深溝玉軸受はラジアル荷重、アキシアル荷重およびこれらの合成荷重を受けることができます。構造が簡単なため、容易に精度の高いものが得られ、高速回転にも適しています。

複列アンギュラ玉軸受は、単列アンギュラ玉軸受を背面組合せ(DB)にして内輪及び外輪をそれぞれ一体とした構造であり、接触角は25度である。ラジアル荷重と両方向のアキシアル荷重を受けることができ、さらにモーメント荷重に対する負荷能力もある。また、この軸受けにはシール形又はシールド形もあり、開放形と比べ定格荷重が変わる。

外輪の軌道面の中心と一致した点を持つ球面で、内輪は二列の軌道面を持つ玉軸受である。玉、保持器、内輪は外輪に対してある程度自由に傾いて回転することができる。したがって、軸やハウジングの加工誤差や軸受の取付けなどによって生じる軸心の狂いは自動的に調整される。しかし、アキシアル荷重の負荷能力はあまり大きくないので、アキシアル荷重の大きな箇所には適さない。内径がテーパ穴の軸受にアダプタを使用すれば、取付け、取外しが容易なことから伝動軸などによく使用される。

両側をゴムシールでシールドしているタイプで、金属シールドタイプに比べて内部のグリースの密閉性が高く、防塵、低騒音性に優れているタイプです。

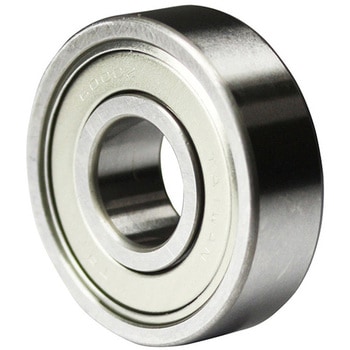

内部にグリースを封入して両側が金属シールドで覆っています。摩擦トルクが少なく防塵性に優れています。

単列深溝玉軸受け。

単列深溝玉軸受け。

両シールド形。

接触形・両側ゴムシール付き。

両側金属シールド。

アキュレートフィーダ300シリーズ用の消耗部品です。

アキュレートフィーダ300シリーズ用の消耗部品です。

アキュレートフィーダ300シリーズ用の消耗部品です。
