形状平行四辺形
厚さ(mm)5
切刃長さ(mm)15.5
逃げ角(度)15
コーナー半径(mm)0.4
穴の形状一部円筒穴片面40°～60°
チップブレーカ片面
RoHS
形状平行四辺形
厚さ(mm)5
切刃長さ(mm)14.8
逃げ角(度)15
コーナー半径(mm)3.2
穴の形状一部円筒穴片面40°～60°
チップブレーカ片面
軟鋼から耐熱合金まで幅広い被削材をカバー。突出しの長い加工(L/D=5以上)に最適。切れ味と食い付き性に優れたポジ刃形。XP3225 材種:幅広い被削材の安定加工向け。優れた潤滑性、耐摩耗性。
用途平面、側面、形状削り：幅広い被削材の安定加工向け。
タイプ汎用タイプ
精度(μm)コーナR精度：±8
外径許容差(mm)-0.02
材種XP3225
RoHS指令(10物質対応)対応
切刃数2
鋳鉄、ダクタイル鋳鉄、高硬度鋼用に最適。底刃の二次元ネガチャンファにより刃先強度が向上し、不安定な環境下でも安定加工が可能。耐摩耗性の高い超硬母材を採用。XP3310 材種:高硬度鋼・鋳鉄の乾式加工に最適。優れた耐熱性、耐摩耗性。
用途平面、側面、形状削り：高硬度鋼・鋳鉄の乾式加工に最適。
タイプ刃先強化タイプ
精度(μm)コーナR精度：±8
外径許容差(mm)-0.02
材種XP3310
RoHS指令(10物質対応)対応
切刃数2
グラファイト加工に最適な切れ味重視の専用刃形。密着力に優れたダイヤモンドコーティング専用超硬母材を採用。XC4505 材質:非鉄金属向け。グラファイト加工に最適なダイヤモンドコーティング。
用途平面、側面、形状削り：非鉄金属向け。グラファイト加工に最適。
タイプダイヤモンドコーティング
精度(μm)コーナR精度：±8
外径許容差(mm)-0.02
材種XC4505
RoHS指令(10物質対応)対応
切刃数2

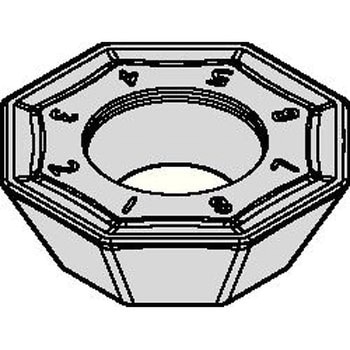

KSOM Mini用インサート。アルミニウム加工の第一推奨。8コーナー仕様
形状八角形
内接円(mm)15
コーナーR(mm)0.8
刃長l(mm)6
厚さS(mm)5
切刃数8
KSOM Mini用インサート。軽切削加工用。8コーナー仕様
形状八角形
内接円(mm)15
コーナーR(mm)0.8
刃長l(mm)6
厚さS(mm)5
切刃数8
KSOM Mini用インサート。送り量が低いアルミニウム加工の第一推奨。8コーナー仕様
形状八角形
内接円(mm)15
コーナーR(mm)0.8
刃長l(mm)6
厚さS(mm)5
切刃数8
1セット(10個)
￥17,980
税込￥19,778
8日以内出荷
KSOM Mini用インサート。重切削加工の第一推奨。8コーナー仕様
刃長l(mm)6
コーナーR(mm)0.8
厚さS(mm)5
形状八角形
内接円(mm)15
切刃数8
KSOM Mini用インサート。汎用加工用。8コーナー仕様
刃長l(mm)6
コーナーR(mm)0.8
厚さS(mm)5
形状八角形
内接円(mm)15
切刃数8
KSOM用インサート。重切削加工の第一推奨。8コーナー仕様
刃長l(mm)6
コーナーR(mm)0.8
厚さS(mm)5
形状八角形
内接円(mm)15
切刃数8
KSOM用インサート。汎用加工の第一推奨。8コーナー仕様
形状八角形
内接円(mm)15
コーナーR(mm)0.8
刃長l(mm)6
厚さS(mm)5
切刃数8
Fix-Perfect用インサート。R付き粗加工用。1コーナー仕様
刃長l(mm)5.2
コーナーR(mm)0.4
厚さS(mm)5
形状正方形
切刃数1
1個
￥15,980
税込￥17,578
8日以内出荷
Fix-perfectインサート用。粗加工。1コーナー仕様
形状正方形
刃長l(mm)6
厚さS(mm)5
切刃数1
寸法BS(mm)0.9
1個
￥15,980
税込￥17,578
8日以内出荷
Fix-Perfect用インサート。R付き粗加工用。2コーナー仕様
厚さS(mm)5
形状正方形
切刃数2
寸法BS(mm)1.2
Fix-Perfect用インサート。粗加工用。2コーナー仕様
形状正方形
厚さS(mm)5
切刃数2
寸法BS(mm)1.22
材質TF15
形状平行四辺形
厚さ(mm)5
切刃長さ(mm)15.5
逃げ角(度)15
コーナー半径(mm)0.8
穴の形状一部円筒穴片面40°～60°
チップブレーカ片面
材質TF15
形状平行四辺形
厚さ(mm)5
切刃長さ(mm)15.5
逃げ角(度)15
コーナー半径(mm)0.4
穴の形状一部円筒穴片面40°～60°
チップブレーカ片面
1箱(10個)
￥17,980
税込￥19,778
6日以内出荷
材質TF15
トラスコ品番248-1731
形状平行四辺形
厚さ(mm)5
切刃長さ(mm)14.4
逃げ角(度)15
コーナー半径(mm)4
穴の形状一部円筒穴片面40°～60°
チップブレーカ片面
1箱(10個)
￥17,980
税込￥19,778
翌々日出荷
形状平行四辺形
厚さ(mm)5
切刃長さ(mm)14
逃げ角(度)15
コーナー半径(mm)5
穴の形状一部円筒穴片面40°～60°
チップブレーカ片面
形状平行四辺形
厚さ(mm)5
切刃長さ(mm)14.8
逃げ角(度)15
コーナー半径(mm)3
穴の形状一部円筒穴片面40°～60°
チップブレーカ片面
形状平行四辺形
厚さ(mm)5
切刃長さ(mm)15.6
逃げ角(度)15
コーナー半径(mm)2
穴の形状一部円筒穴片面40°～60°
チップブレーカ片面
形状平行四辺形
厚さ(mm)5
切刃長さ(mm)15.6
逃げ角(度)15
コーナー半径(mm)1.6
穴の形状一部円筒穴片面40°～60°
チップブレーカ片面
形状平行四辺形
厚さ(mm)5
切刃長さ(mm)15.5
逃げ角(度)15
コーナー半径(mm)1.2
穴の形状一部円筒穴片面40°～60°
チップブレーカ片面
形状平行四辺形
厚さ(mm)5
切刃長さ(mm)15.5
逃げ角(度)15
コーナー半径(mm)0.8
穴の形状一部円筒穴片面40°～60°
チップブレーカ片面
動画あり
4コーナー使いで直角肩削り加工可能。コーナー当たりのコストの削減。
90°コーナーでコーナー強度大。
曲線切れ刃ハイレーキ構造。(低馬力、低剛性ワークに最適)
チップレパートリー
切れ刃サイズは、切れ刃長06、10、12、16mmの4種をレパートリー化。
XOMT0602/XPMT1004は、ポジ/ネガ各2コーナーの4コーナー使用。
用途フライス加工用チップ
形状正方形
切刃長さ(mm)12.7
逃げ角(度)15
コーナー半径(mm)0.8
穴の形状一部円筒穴片面40°～60°
チップブレーカ片面
形状長方形90°
厚さ(mm)5
切刃長さ(mm)12.7
厚さ許容差(mm)±0.025
逃げ角(度)0
内接円許容差(mm)±0.025
穴の有無あり
コーナー高さ許容差(mm)±0.025
穴の形状一部円筒穴片面40°～60°
チップブレーカ片面
RoHS指令(10物質対応)対応
形状正方形
厚さ(mm)5
切刃長さ(mm)12.7
逃げ角(度)15
コーナー半径(mm)0.8
穴の形状一部円筒穴片面40°～60°
チップブレーカ片面
RoHS指令(10物質対応)対応
トラスコ品番202-5787
材質IC928
形状円形
厚さ(mm)5
切刃長さ(mm)12
穴の形状一部円筒穴片面40°～60°
チップブレーカ片面
1箱(10個)
￥10,980
税込￥12,078
翌々日出荷
