ラフィング超硬エンドミル

切りくずが細かく分断されるように外周刃を設計しておりますので、荒化工に最適です。

波状の刃形状が切削動力を低減する為、大きな切込みが可能です。 ビビリ振動にも強く荒加工の高能率化を可能とします。

WF60シリーズの後継品となります。耐摩耗性と耐酸化性を高めた多層構造のAlCrNコーティング。Cr(クロム)の添加により潤滑性、耐熱性、切削の排出性が一段と向上し、工具寿命の延長と安定加工を実現。合金鋼や金型鋼などのHRC30～50の中硬度材の加工に最適です。

刃径公差12≧0～-0.02 / 12<0～-0.03 シャンク公差h6 /// 不等リード不等分割の防振機能をもたせ水素フリーDLCコーティングを装着したアルミ用ラフィングエンドミルです。水素フリーDLCは通常のDLCよりコーティング膜が薄く刃のシャープ度を保持したまま、滑り性は抜群でコーティングの表面硬度は通常のDLCコーティングの約2倍を誇ります(HDC約5000Hv DLC約2000Hv)。故にアルミのドライ加工を実現できます。ハイクラスのエンドミルでありながら安価に抑えております。

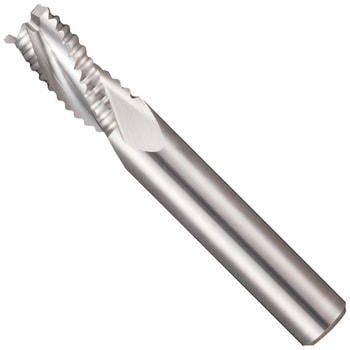

アルミ加工用に設計された3枚刃ラフィングエンドミルです。

潤滑性に優れたAlCrNコーティングを採用。生材から中硬度材の加工に最適です。ファインピッチニックの採用により加工後面粗度も向上します。

独自のラフィング刃形により切削抵抗が低減し、低剛性マシンやクランプ状態の悪い加工においてもビビリの少ない加工を実現。不等分割形状による振動抑制効果。2段ギャッシュ(底刃ポケット)によるスムーズな切りくず排出。最適外周刃溝形状によるスムーズな切りくず排出。PNコーティングによる耐摩耗性の向上。

4枚刃、40度ねじれのラフィングエンドミル 不等分割および40度ねじれの採用により、静かな切削音 ファインピッチにより低抵抗を実現、加工面の粗さを軽減 適度なコーナー部C面により欠損防止 高品位の超微粒子超硬と耐熱温度の高いALCrN系コーティングにより、一般鋼から難削材まで幅広く対応 抜群のコストパフォーマンス

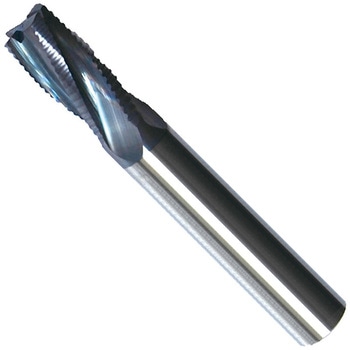

耐酸化性と耐摩耗性に非常に優れたAlTiNコーティングを採用。工具鋼、合金鋼、金型鋼及び高硬度材の被削材に最適です。ラフィング、中仕上げ加工用にも使用できます。

WF61シリーズの後継品となります。耐摩耗性と耐酸化性を高めた多層構造のAlCrNコーティング。Cr(クロム)の添加により潤滑性、耐熱性、切削の排出性が一段と向上し、工具寿命の延長と安定加工を実現。合金鋼や金型鋼などのHRC30～50の中硬度材の加工に最適です。

小内径のISOねじ切り加工用です。

刃径公差12≧0～-0.02 / 12<0～-0.03 シャンク公差h6 /// TOTIMEの強ねじれ防振型ラフィングエンドミルです。高硬度用のPOWERコーティングは母材との密着性も高く、コーティング硬度3800Hv、耐熱性1000度、高リッチにアルミ成分を配合しているためコーティング表面に熱がかかることにより酸化アルミの形成膜ができ非常に硬くて耐摩耗性に優れたコーティング膜を形成します。

刃径公差12≧0～-0.02 / 12<0～-0.03 シャンク公差h6 /// TOTIMEの中ねじれ防振型ラフィングエンドミルです。刃形も高速切削が可能なファインニックにしております。CGコーティングは非常に高いスペックをもち、コーティングの硬度は4200HV、最高使用温度1100°をマークし乾湿両用で使用できます。多層コーティングで表面に滑り性をもたせ、耐熱合金、ステンレス、鋼全般に使用できます。ハイスペックコーティングにより刃先欠損を担保しながら高い加工条件でより安定性を持たせ、長寿命に使用できるコンセプトで開発されたエンドミルです。ステンレスには抜群の威力を発揮いたします。

刃径公差12≧0～-0.02 / 12<0～-0.03 シャンク公差h6 /// TOTIMEの強ねじれ防振型ラフィングエンドミルです。刃形も高速切削が可能なファインニックにしております。CGコーティングは非常に高いスペックをもち、コーティングの硬度は4200HV、最高使用温度1100°をマークし乾湿両用で使用できます。多層コーティングで表面に滑り性をもたせ、耐熱合金、ステンレス、鋼全般に使用できます。ハイスペックコーティングにより刃先欠損を担保しながら高い加工条件でより安定性を持たせ、長寿命に使用できるコンセプトで開発されたエンドミルです。ステンレスには抜群の威力を発揮いたします。

刃径公差12≧0～-0.02 / 12<0～-0.03 シャンク公差h6 /// TOTIMEの中ねじれ防振型ラフィングエンドミルです。高硬度用のPOWERコーティングは母材との密着性も高く、コーティング硬度3800Hv、耐熱性1000度、高リッチにアルミ成分を配合しているためコーティング表面に熱がかかることにより酸化アルミの形成膜ができ非常に硬くて耐摩耗性に優れたコーティング膜を形成します。

刃径公差12≧0～-0.02 / 12<0～-0.03 シャンク公差h6 /// SUSや耐熱合金に対してのポケットや溝加工へのアプローチとして3枚刃のラフィングをラインナップ(もちろん鉄にも使用可能です)。通常3枚刃の場合4枚刃に比べて送りスピードを上げにくいですが、ラフィング形状にすることにより加工抵抗を抑え送りスピードを上げ易くする事と、切粉の排出をよりスムーズにするコンセプトのもとに開発いたしました。耐熱合金に相性の良いCGコーティングを施しておりますのでSUS316、インコネルやハステロイなどの難削材の加工に非常に良い効果を発揮できます。

刃径公差12≧0～-0.02 / 12<0～-0.03 シャンク公差h6 /// TOTIMEの弱ねじれ防振型ラフィングエンドミルです。弱ねじれはZ軸方向に負荷をかけたくない薄板の加工等に最適です。高硬度用のPOWERコーティングは母材との密着性も高く、コーティング硬度3800Hv、耐熱性1000度、高リッチにアルミ成分を配合しているためコーティング表面に熱がかかることにより酸化アルミの形成膜ができ非常に硬くて耐摩耗性に優れたコーティング膜を形成します。

高硬度で耐熱性に優れたTiSiNコーテイングを採用。高速加工下でも安定した工具寿命を実現しました。ファインピッチニックの採用により加工後面粗度も向上します。45°ネジレの採用により高速加工が可能です。

4枚刃、40度ねじれのラフィングエンドミル 不等分割および40度ねじれの採用により、 静かな切削音 ファインピッチにより低抵抗を実現、 加工面粗さを軽減 適度なコーナー部C面により欠損防止 高品位の超微粒子超硬と耐熱温度が高いALCrNコーティングにより、一般鋼から難削材まで幅広く対応 刃長違いとスリムシャンクタイプをレパートリーに追加 抜群のコストパフォーマンス

良質な超硬素材を厳選し、国内メーカーの最新CNC工具研削盤で加工しております。

アルミ材専用。 高能率加工が可能。

高速加工やドライ加工にも対応可能な形状でサイクルタイムUPを計ります。ファインピッチニックの採用により、加工物の面粗度も向上します。45°ねじれの採用により、高速回転が可能です。

先進的溝形状。抜群の横引き破壊強度。 超微粒子超硬。チャンファー付ファインピッチ。センターカット。

54HRCまでの高硬度材の加工が可能です。20°ねじれ、ネガティブすくい角で剛性の高い切れ刃仕様です。

56HRCまでの焼入材の粗加工が可能です。

アルミ専用のラフィングエンドミルです。

一般鋼からステンレスまで幅広い高速粗加工が可能です。

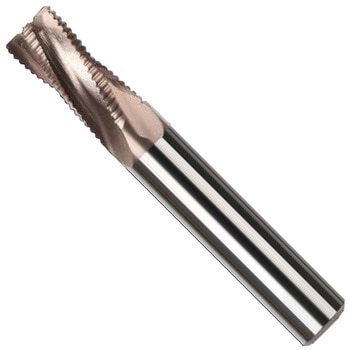

耐熱性、耐酸化性と平滑性に優れたWコーティング(nACRo系)を採用。炭素鋼、合金鋼・高硬度材(～HRC55)等の難削材に威力を発揮します。

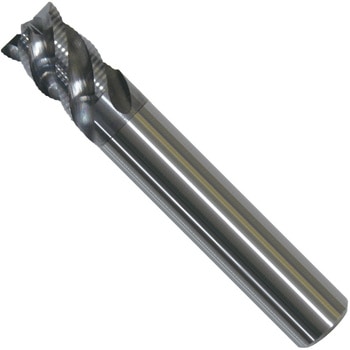

高熱衝撃安定性、平滑性に非常に優れたTiAiN+SHコーティングを採用。チタン合金、耐熱合金、ステンレス鋼などの各種難削材料に使用可能です。
