11ページ目: 金型用部品、位置決め部品

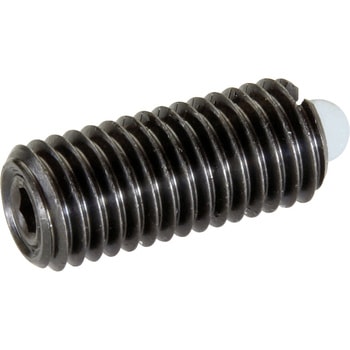

柔らかいワークにはセンターピンがポリアミド製のZNPLNPLN-SUSをご利用ください。 バックキャップ側から挿入する場合には、別売のスプリングプランジャー専用レンチ(PW)をご利用ください。 RoHS指令適合製品です。

小スペースのクランプです。

送りねじシャフトやスライドシャフトを位置決め後、簡単確実にロックできます。 従来の固定方法であるクランプレバーやノブ方式に比べ作業性が向上する為、調整場所が多い場合特に有効です。またクランプレバーの旋回スペースを必要としない為、省スペースで設計できます。 レバーをハンマーで叩いたり、パイプ等でクランプすると故障する恐れがあります。 RoHS指令適合製品です。

アンクランプ時はOリングにてクランプ先端は浮き上がります。

縦型、横型の治具に使用可磁力は本体の底面に内蔵されているため切粉の付着がありません。凹凸面、異形物のワークにはサポートチップ(別売)をご使用ください。

ピッタリフィットする専用サイズです。

ボールとスプリングの間にスペーサを挿入(M3を除く)。ボールが滑らかに回転します。

シャフトの動きによってによってボールが押し出されてケース内側のテーパー面にあたり、プレートが引き込まれます。 クサビにより保持されるため、浮き上がりが最小限に抑えられます。 バネクランプタイプは、エアの無い場所でもクランプ状態を維持します。 【エアロック着脱】 エアで簡単締結段取り改善 エアロック着脱はエアにより瞬時に固定できるので、複数個所の締結、頻繁に行う治具交換で作業時間を短縮します。 コンパクトサイズのため、狭い場所や手が届きにくい場所など、取付スペースを選びません。 エアで瞬間締結 装置や自動機は発生するユニット、プレート、アタッチメント、治具などの段取り替え。 多品種少量生産では生産性を向上させるため、ボルトやレバーによる面倒な締結作業が求められます。 エアロック着脱を使用することで大幅な改善が実現できます。

シロダンプ エーテル系の発泡ポリウレタンエストラマーです。 シロダンプ(Sylodamp(R))は、衝撃吸収と減衰性能に優れた粘弾性の発泡ポリウレタン材料です。 衝撃荷重を吸収することにより機械部品の金属疲労を軽減します。 オープンセルとクローズドセルの混合セル型発泡体 機械損失係数は0.46～0.61 衝撃による固体伝播音の低減 シロディン、シロマーとの組合せも可能 輸送時の衝撃吸収 防振・防音用部材 ショックアブソーバー

・ねじの先端た棒形状。・先端の棒形状部を相手材の溝や穴などにはめ込むことで、位置決めや回転止めとして使用できます。※六角穴付き止めねじ-棒先JIS B 1177とは棒形状部の寸法が異なります。

三価ユニクロメッキに電着塗装を施しているため、錆に強い。黒色の電着塗装を施しているため、施工後の色塗りの手間を省くことができます。

ハンド操作にフィットする五角形タイプのノブです。

・省スペースなピンクランプタイプ。・4個のボールがクランプピンをくわえ込み、プレートが引き込まれます。・RoHS指令適合製品です。【ワンタッチ着脱】・ボルトに代わる締結部品・ボルトなし!手間なし!・装置の段取り改善に・ワンタッチ着脱とは、ボルトの代わりに使用する締結部品です。・アタッチメントや治具の着脱などを工具を使わず素早く行えます。

・信頼のクサビ構造。・ボタンを押せばロックします。・蔵日により、ボールが押し出されてケース内側のテーパー面にあたり、プレートが引きこまれます。・RoHS指令適合製品です。【ワンタッチ着脱】・ボルトに代わる締結部品・ボルトなし!手間なし!・装置の段取り改善に・ワンタッチ着脱とは、ボルトの代わりに使用する締結部品です。・アタッチメントや治具の着脱などを工具を使わず素早く行えます。

・クランプ力1000N、2000Nのシャフト格納タイプ・クランプ力2，000N!・荷重が大きく、負荷がかかる場所でも適用できます。・スライドからの着脱が可能!・OFF時にシャフトが本体内部に格納されるため、ベースとの干渉がありません。

・2本のパイプを十字に固定します。・「TCC」「TCC-Q」TCCスリーブを挿入することで、小径パイプ及び角パイプへの変更が可能です。・ボルトを「TCC-LV」「TCC-WN」TCCクランプキットに置き換えることで、六角レンチを使わずに固定できます。

・クランプ力1，100Nの高保持タイプ!・高い保持力、保持トルクにより、荷重が大きく負荷もかかる箇所でも適用可能!

・フラットクランパー用ケース。・ノブやボディの飛び出しがないフラットなタイプ。・干渉が無く、限られたスペースへの取付けや省スペース化に有効です。

・ピンに押し込むだけのワンウェイタイプ・4個のボールがクランプピンをくわえ込み、プレートが引き込まれます。・RoHS指令適合製品です。【ワンタッチ着脱】・ボルトに代わる締結部品・ボルトなし!手間なし!・装置の段取り改善に・ワンタッチ着脱とは、ボルトの代わりに使用する締結部品です。・アタッチメントや治具の着脱などを工具を使わず素早く行えます。

・ノブやボディの飛び出しがないフラットタイプ。・干渉が無く、限られたスペースへの取付けや省スペース化に有効です。

・RoHS指令適合製品です。【工具不要のレバー操作クランプ】・ワンタッチクランプは、工具を必要としない、レバー操作でクランプ・アンクランプが可能なクランプです。・工具レスにより着脱の操作時間を大幅に削減。特に、ワーク着脱が頻繁に発生する作業で威力を発揮し、段取り時間も大幅に削減。・作業性・生産性の向上に貢献します。

スチール製・表面処理：ユニクロメッキのワッシャーです。必要な分だけ購入しやすい少量パックです。

小型軽量でありながら、強力な吸着力を発揮します。治具の下向きのクランプ力が向上させます。マグネットONの時には強力な磁力で強い吸着力を発揮するが、マグネットOFFの時はカンタン・スムーズに切り離しができる画期的なマグネットです。

・ロック機構付きです。ツマミを引いて回転させると、ピンを引いた状態で保持できます。

プラスチック金型用のロケートリングです。金型と成型機の位置決めの役割をします。標準的なボルトで取り付けるタイプです。

横型のスケールプレート。接着テープつきで機械・装置などにそのまま貼りつけて使用できます。 搬送ラインなどの調整シャフトや、スライドテーブルの位置合わせに便利です。 50・100・150・200mmのスケール長を標準化。 ステンレス製。耐蝕性にすぐれています。 角部はRです。容易に剥がれません。
