JST(日本圧着端子製造)

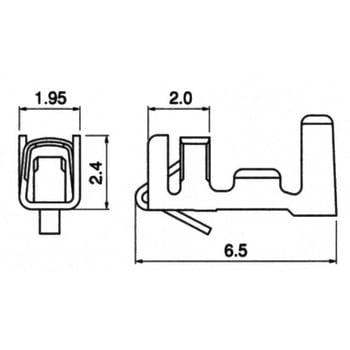

プリント基板用コネクタ XHシリーズコンタクト

(24件のレビュー)

独創的なダブルリーフコンタクト・ボックス型ベース付ポスト・ボス有タイプベース付ポスト・相換性・AH端子に適合

使用温度範囲(℃)

-25～+85
(通電時の温度上昇値を含む)

規格

Recognised E 60389
Certified LR 20812
J50014297

定格電流(A)

3 AC・DC
(AWG#22使用時)

接触抵抗(mΩ)

初期：10以下
環境試験後：20以下

適合ハウジング：XHシリーズ材質りん青銅タイプ標準定格電圧(V)250 AC・DC耐電圧AC 1000V・1分間表面処理すずめっき(リフロー処理)電線抱合範囲AWG(#)28～22絶縁抵抗(MΩ)1000以上電線抱合範囲(mm²)0.08～0.33適合プリント基板厚さ(mm)1.6電線被覆外径(mm)1.2～1.9仕様RoHS対応品

3件中 1～3件各品番毎の詳細は注文コードをクリックしてください

注文コード

品番

内容量

形態

参考基準価格 (税別)	販売価格(税別)	販売価格(税込)

出荷目安

数量

34953685

BXH-001T-P0.6

1パック(100個)

バラ状

オープン

￥449

￥494(税込)

欠品中

出荷予定：2025年12月上旬

76152614

SXH-001T-P0.6

1リール(8000個)

リール

オープン

￥8,998

￥9,898(税込)

当日出荷

08527014

BXH-001T-P0.6

1パック(1000個)

バラ状

オープン

取扱い終了

返品不可

代替品有
