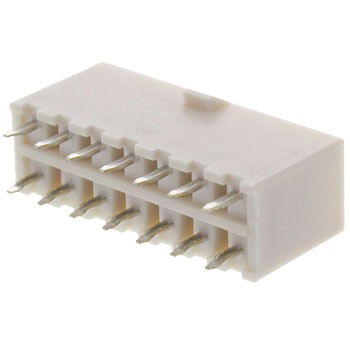

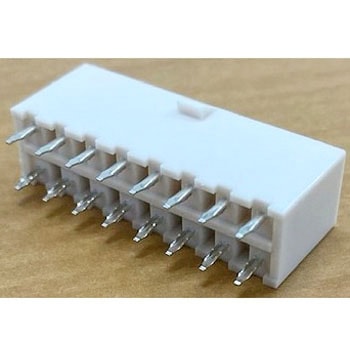

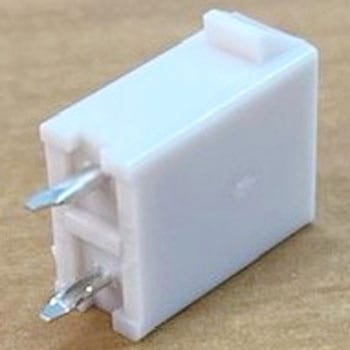

中継用コネクタ 4.2mmピッチ ニューミニフィット基板用ヘッダー ストレートタイプ 5566
抜去力
3.0N(0.67lb)
(最小、1極あたり)
規格
(最小、1極あたり)
ULファイルNo.：E29179
CSAファイルNo.：LR19980
TUVファイルNo.：R75142
表面処理
CSAファイルNo.：LR19980
TUVファイルNo.：R75142
PCテール部：2.5μm(100μ″)Tin(Sn)
下地：0.5μm(20μ″)Copper(Cu)
挿入力
下地：0.5μm(20μ″)Copper(Cu)
6.85N(1.54lb)
(最大、1極あたり)
接触力
(最大、1極あたり)
1.96N(0.44lb)
(最小、1極当り)
基板挿入力
(最小、1極当り)
49.0N(11.01 lb)
(最大、総合)
仕様ELVおよびRoHS対応済み
材質ヘッダー：ナイロン66、ターミナル：黄銅、錫メッキ
ピッチ(mm)4.2
定格電圧(V)600(最大)
列数2
定格電流(A)(最大)9
挿抜耐久30 cycles(回数)min.
回路番号1センターから近接ハウジング端までの距離(mm)2.7
適合リセプタクル：5557
種別基板用ヘッダー
耐電圧AC1500V/1分間
材質(コンタクト)/処理黄銅(CuZn)/0.9μm(35μ″)Tin(Sn)
材質(ハウジング)ナイロン66
形態ストレート
絶縁抵抗(MΩ)1000以上
接触抵抗(mΩ)10以下
適合パネル厚さ(mm)1.8(.07″)
ピンサイズ1.07mm(.042″)、Square
(最大、総合)
接続・省配線(制御機器) の新着商品
カテゴリ
商品レビュー
- 対象商品：
- 08561707
2018-02-08
- 用途：
- 機器内部配線用
製造業
このシリーズは、電線対電線（いわゆる中継接続）タイプと基板ヘッダが同じシリーズ内にあることが便利です。ただし、極数は偶数のみですから、2P以降は複列となり基板ヘッダの基板上占有面積とり、パターン設計も複雑になってくるので、基板接続では、2Pで良い時に常用しています。
