ステンレス鋼製 フラップステー L-270型(1本使い用)
扉を開状態で保持するステーです。開時保持位置から全開位置まで扉を持ち上げると解除します。
耐食性に優れたチタン製もあります。
- 用途
- 1本使い用
- ストローク(mm)
- 100
- 寸法L1(mm)
- 185
- 寸法A(mm)
- 170
- 寸法B(mm)
- 170
- 寸法C(mm)
- 270
- 寸法L2(mm)
- 158
- 寸法L3(mm)
- 166
- 仕上
- サテン仕上
- ストッパー
- 開時保持
- 主要材質
- 純チタン2種
- 適合扉高さ(mm)
- 320～500
- 圧縮荷重(N[kgf])
- 147[15]
- 開き方
- 上開き|上蓋
- 圧縮荷重(N)
- 147
- 最大扉高さ(mm)
- 500
- 最小扉高さ(mm)
- 320
- ステー種類
- フラップステー
- 内容量
- 1本
注意

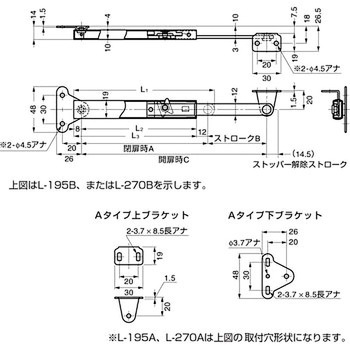

扉高さ・扉開き角度に応じて、ブラケットの位置を適宜に決められますが、この場合、取付例のL'(2)寸法は下図のL(2)寸法より大きくしてください。(小さい場合は蝶番やステーを破損する場合があります。)扉1枚に対して1本使いでご使用ください。2本使いで使用すると、左右の作動が同調しない場合があります。
本製品を扉以外のストッパーとして使わないでください。
取付場所や用途によってストロークに余裕をもたせてください。
