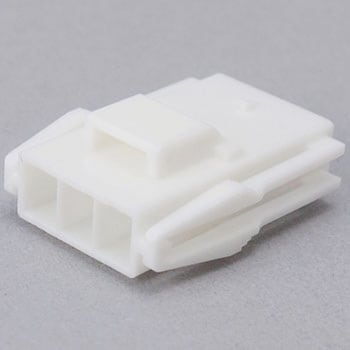

YLコネクタ用ハウジング リセプタクル
コンタクトの未挿入防止にハウジングランス方式を採用しました。
用途中継接続用。電線対電線接続の4.5mmピッチ。
材質ナイロン66(UL94V-0)
使用温度範囲-25℃～+90℃(温度上昇値を含む)
定格電圧MAX300V

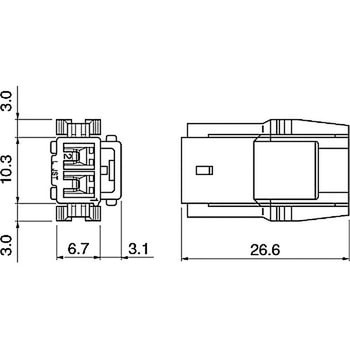

寸法A(mm)26.6
耐電圧AC1500V/1分間
寸法D(mm)3
定格電流(A)(最大)10
寸法E(mm)3.1
適合電線AWG#26～#16、0.13～1.25mm2
絶縁抵抗1000MΩ以上
コネクタ・コネクタ付ケーブル の新着商品
カテゴリ
商品レビュー
2025-01-27
- 用途：
- 自動車機器の配線
ＪＳＴ全般にいえることですが、ハウジングの端子部には番号が表示していますので、端子の先込み間違いが極端に少なくなるので重宝しています。
- 対象商品：
- 49019984
2017-03-16
- 用途：
- 製作装置のケーブルの中継
商品の定格が見た目感じ華奢に思えたくらいです。取り扱いで特に不便を感じませんが、最初にピンの挿入方向などのメモでも入っていると楽かなと思えましたが、このような指示のあるコネクタは見たことがないのが現状です。
