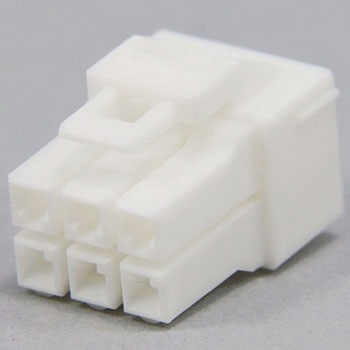

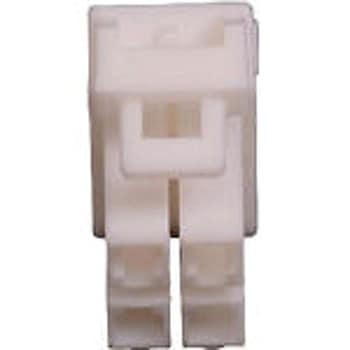

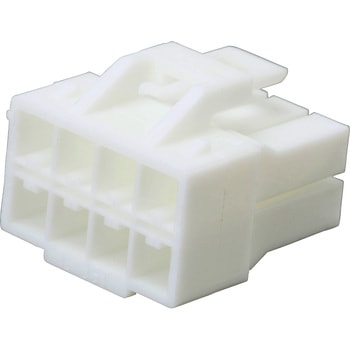

YLコネクタ用ハウジング プラグ
コンタクトの未挿入防止にハウジングランス方式を採用しました。
用途中継接続用。電線対電線接続の4.5mmピッチ。
材質ナイロン66(UL94V-0)
使用温度範囲-25℃～+90℃(温度上昇値を含む)
定格電圧MAX300V
寸法A(mm)20.9
耐電圧AC1500V/1分間
定格電流(A)(最大)10
寸法E(mm)3.5
寸法B(mm)8.5
適合電線AWG#26～#16、0.13～1.25mm2
絶縁抵抗1000MΩ以上
接続・省配線(制御機器) の新着商品
カテゴリ
商品レビュー
2025-06-03
- 用途：
- タイトー業務用ゲーム機スピーカー端子
製造業
タイトー業務用筐体のスピーカー端子を結線を改造することなく分岐したいとおもい、同じコネクタを見つけたのがこれだったので購入しました。JST純正なので使用上も全く問題ありません。
- 対象商品：
- 49019896
2017-11-24
- 用途：
- 装置の制御盤との接合部。
企画範囲内で細く、やわらかい線を使用すると少しハウジングにコンタクトを入れる際に注意と何かしらの工具が必要な感じです。範囲内で太い線であれば何も問題なく適度なサイズでちょうど良い。
1人が参考にしています
