マイナールーブ制御ユーロカード形 ドライバ
スプール位置を差動トランスで検出し、フィードバック制御(マイナーフィードバック)を行うKSP弁を最適に制御します。
定電流特性により、電源電圧の変動やソレノイド温度上昇等による出力電流の変動がほとんどありません。
出力電流波形(ディザ周波数、振幅)は、電磁比例制御弁のヒステリシスや分解能が最も良好になる様に設定されています。
電流は、PWM(パルス幅変調)方式で制御されていますので、ドライバの発熱は最小限におさえられます。
ステップ状の指令入力の変化に対して出力電流の変化を緩やかに行う機能(応答時間調整機能)を有していますので、油圧出力をショックレスに変化させることができます(立ち上がり、立ち下がり各々独立して調整可能です)。

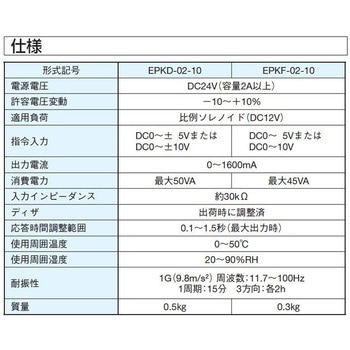

- 仕様
- ディザ:出荷時に調整済
- 適合
- 制御弁サイズ:1/4
- 質量(kg)
- 0.5
- 形式
- マイナーループ制御方式ユーロカード形ドライバ
- 入力
- 指令:DC0~±5VまたはDC0~±10V
- 電源電圧(V)
- DC24[容量2A以上]
- 応答時間(秒)
- 調整範囲:0.1~1.5(最大出力時)
- 出力電流(mA)
- 0~1600
- 使用周囲温度(℃)
- 0~50
- 消費電力(VA)
- 最大50
- 入力インピーダンス
- 約30kΩ
- 許容電圧変動
- -10~+10%
- 適合負荷
- 比例ソレノイド(DC12V)
- 耐振性
- 1G(9.8m/s2) 周波数:11.7~100Hz 1周期:15分 3方向:各2h
- ソレノイド
- ダブルソレノイド用
- 使用周囲湿度(%RH)
- 20~90
- 内容量
- 1個
