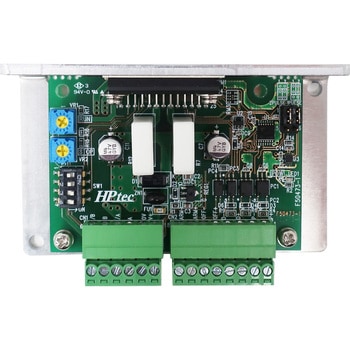

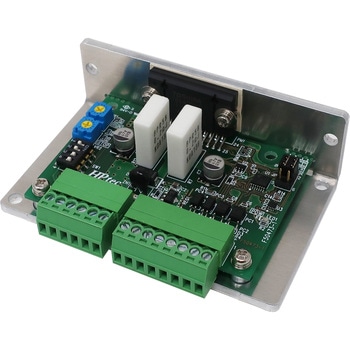

2相ステッピングモータ用ドライバ
低価格の2相ステッピングモータ用ドライバ!
フルステップ、マイクロステップでの制御が可能
配線接続用にコネクタ付属
コネクタ形状と配線接続はSD シリーズと共通
シャーシの取付穴位置はSD4030B3 と共通
- 仕様
- ●カレントダウン機能：自動カレントダウン スイッチにより機能選択可能●最大入力パルス周波数：200Kpps●選択機能：分割数：1/1，1/2，1/4，1/8，1/16、自動カレントダウン：有効/無効選択、パルス：1 パルス，2 パルス選択
- 質量(g)
- 103
- 電流(A)
- 3(MAX)
- 電源
- 二相
- 入力電圧(V)
- 24± 10%
- 外形寸法(幅W×奥行D×高さH)(mm)
- 90 × 55.5 × 28(SD4030B3 とシャーシ寸法共通化)
- 入力信号
- 1パルス時：指令パルスと指令方向、2パルス時：指令CW パルス，または指令CCW パルス、励磁OFF
- 表示機能
- 電源入力時点灯
- 保存温湿度範囲
- -20～85℃、35～80%(結露なきこと)
- 出力信号
- アラーム(パワー素子過熱検出，過電流検出)
- 動作温度、湿度範囲
- 0～40℃、35～80%(結露なきこと)
- 駆動方式
- バイポーラ定電流チョッパー方式
- 出力電流
- 0.5 ～ 3Ao-p(±5%)/相
- 調整機能
- RUN：励磁電流設定用(0.5 ～ 3A)、STOP：カレントダウン時の電流設定用 RUN 電流の 10% ～ 60%
- 適合モーター
- 2 相ステッピングモータ(バイポーラタイプ) ※結線によりユニポーラも可能
- 内容量
- 1式
