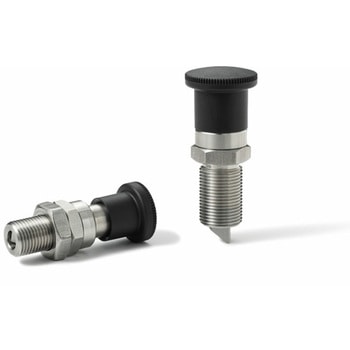

インデックスプランジャ 面取りピンつき ロック機構つき PEYS

・ピン先端の片方に面取りがある、ロック機構つきインデックスプランジャ。
・通常はピンが本体から突出しています。
・ワークを面取り側に押し当てると、面取り部をスライドしながらピンが押し込まれ、溝や段差に沿ってスムーズに移動します。ラッチ側にワーク端面が当たると、位置決め・固定されます。
・グラブスクリューを緩めることで、ピンの面取り方向を任意の角度に調整できます。
・商品記号により、ロックナットの有無が選択できます。
PEYS-C：ロックナットなし
PEYS-CK：ロックナットあり
・ピンの面取り方向は本体のマーキングにより確認できます。
・ピンはノブを引くことで、本体に収納されます。さらにノブを90°回転させると、ピンを収納した状態でロックができます。ロック解除時には、ノブを引き、逆方向に90°回転させると、内蔵スプリングの力ではピンは元の位置に戻ります。
