C面測定ゲージの特長と使用方法
C面取り加工後のC面の大きさを測定する工具です。
特長
- C面測定が簡単に迅速、正確に行えます。
- （A）施盤に四角（キューブ）形のワークを固定し、刃物で研削加工後固定したまま測定できます。
- （B）R面も測定できます。ただし、面の形状は測定者が目視にて判定してください。
使用方法

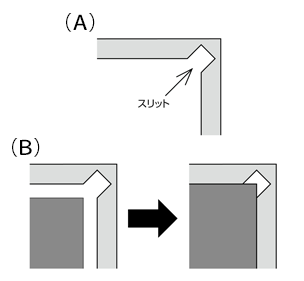

- （A）小さな面でも測定できるように0ポイントには逃げ加工（スリット）を施しています。
- （B）面取りしていない状態でも測定できます。
C面取りとは
Cで表現されるC面は90°の角部に45°の角度で面取りした部位を指します。
- 測定範囲（mm）を確認してください。
ココミテvol.2より転載
