寸法A(mm)MAX:34.4/MIN:29.4
(※ねじのねじ込後の参考寸法)

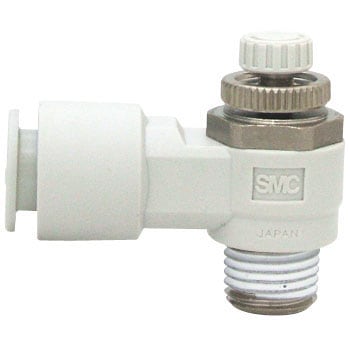

適合チューブ外径(Φmm)10接続口径1/4使用流体空気最高使用圧力(MPa)1仕様ワンタッチ継手・シール付質量(g)36形式エルボ型ボディサイズ1/8、1/4基準寸法H(mm)17(NPT:17.5)有効断面積(mm2)7制御方式メータアウト形寸法L1(mm)33.9ねじの種類R(PT)寸法D1(Φmm)18.5寸法D2(Φmm)18.5寸法L2(mm)43.2寸法L3(mm)20寸法L4(mm)MAX:40.4/MIN:35.4保証耐圧力(MPa)1.5最低使用圧力(MPa)0.1流量(L/min(ANR))460(圧力0.5MPa、温度20℃時)周囲温度および使用流体温度(℃)-5~60(凍結なきこと)ニードル回転数10回転適合チューブ材質ナイロン、ソフトナイロン、ポリウレタン寸法M1(mm)21
