11ページ目: 三桂製作所のすべての商品

サンフレキROBO を制御盤類のノックアウトに接続し、接続方向を軸に回転させるためのコネクタです。サンフレキROBO#16～#63 とコネクタの引張力は250N(JIS C 8461-23 の分類コードは2 ライト)です。回転部破損防止のため下記の事項にご配慮いただき、必要に応じて実装試験のうえご使用下さい。 ・サンフレキROBO が袋ナット根元から曲がらないよう長さに余裕を持たせて下さい。 ・サンフレキROBO が振られないよう安全な可動条件、配管、収容率にして下さい。 (逆U 字配管は振られやすいので特にご注意下さい。)高負荷での回転動作が避けられない場合は、樹脂製ベアリング式回転ハブHR2HG をご使用下さい。

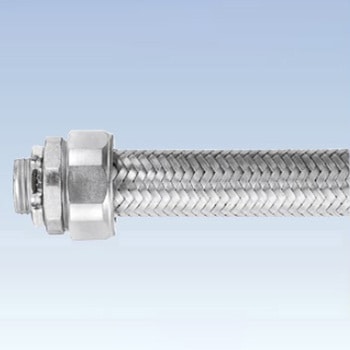

ブレード掛けケイフレックスを制御盤類のノックアウトに接続するためのコネクタです。呼び#70 以上は、袋ナットの形状が違います。ケイフレックスとコネクタの引張力は#10 は500N (JIS C 8461-23 の分類コードは3 ミディアム)、#12～54 は1000N (JIS C 8461-23 の分類コードは4 ヘビー)、#70 以上は2500N (JIS C 8461-23 の分類コードは5 ベリーヘビー) です。

プリカチューブをボックス類のノックアウトに接続するためのコネクタです。プリカチューブの接続は、ユニオン式です。鋼(SPHC)製のロックナットを附属しています。プリカチューブとコネクタの引張力は500N(JIS C 8461-22の分類コードは3ミディアム)です。JIS C 8461-1による分類コード:X342X13023X0

ねじ付きサンパイプをノックアウトに接続するためのコネクタです。

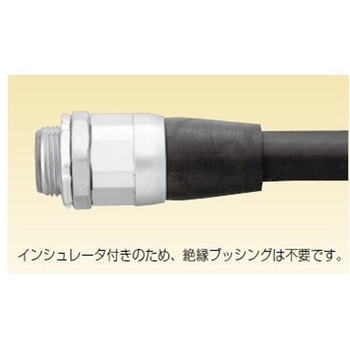

ケイフレックスの中間を固定するための貫通式コネクタです。表中の「接続できるケイフレックス」欄の※印はKMS、KMV、KPF、KIC、KIH、KIV、KMEC、KPBF、KUU、KCS、KMB、KIB、KM、KI を表しています。詳細サイズについては、ケイフレックスの各頁をご参照下さい。#12 のみインシュレータ付きです。真鍮品はRoHS に対応していません。

ビニル被覆なしケイフレックス(型式KM/KI)をコネクタにねじ込んで接続し、そのコネクタを制御盤のノックアウトに接続するコネクタです。ケイフレックスとコネクタの引張力は#10は500N(JIS C 8461-23の分類コードは3 ミディアム)、#12～54は1000N(JIS C 8461-23の分類コードは4ヘビー)です。

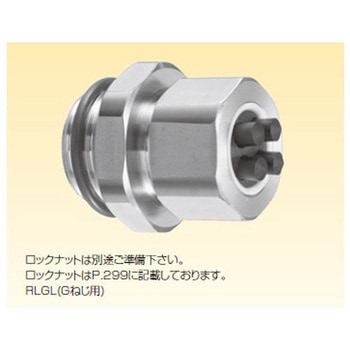

複数のケーブルをグランドできるノックアウト用のシールコネクタです。スリーブ有りで使用する場合は、スリーブの先端を切り落としてご使用下さい。使用しない穴はスリーブを切らずに穴に入れたままでご使用下さい。

サンフレキROBO を制御盤類のノックアウトに接続し、ケーブルをグランドするためのコネクタです。多芯のケーブルをグランドするためのコネクタも用意できます。サンフレキROBO とコネクタの引張力は250N(JIS C 8461-23 の分類コードは2 ライト)です。

ガラスウール入りブレード掛けケイフレックス(型式LIGB)を制御盤類のノックアウトに接続するためのコネクタです。ケイフレックスとコネクタの引張力は1000N(JIS C8461-23 の分類コードは4ヘビー)です。

ブレード掛けケイフレックスを制御盤類のノックアウトに接続するためのコネクタです。呼び#70 以上は、袋ナットの形状が違います。ケイフレックスとコネクタの引張力は#10 は500N (JIS C 8461-23 の分類コードは3 ミディアム)、#12～54 は1000N (JIS C 8461-23 の分類コードは4 ヘビー)、#70 以上は2500N (JIS C 8461-23 の分類コードは5 ベリーヘビー) です。

ケーブルを制御盤等のノックアウトに接続するためのブーツ付きコネクタです。ケーブルの自立を助け、ケーブルがコネクタの接続部の極近で急に曲がらないようにするためのブーツ付きです。ブーツの材質は、ゴムと同様の熱可塑性エラストマーです。

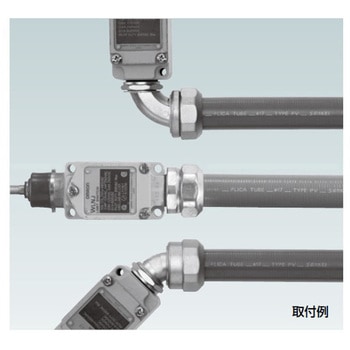

防水プリカをリミットスイッチ等の電気機器に接続するためのコネクタです。防水プリカの接続は、ユニオン式です。90°形・45°形のコネクタには、方向を決める亜鉛ダイカスト(ZDC)製ロックナットを附属しています。プリカチューブとコネクタの引張力は500N (JIS C 8461- 22 の分類コードは3ミディアム) です。JIS C 8461-1 による分類コード:X342X16523X0

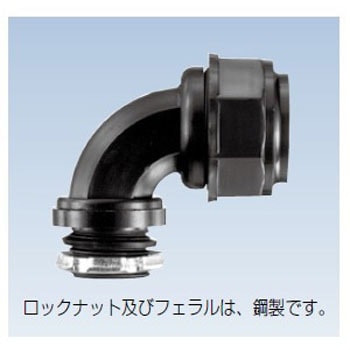

ビニル被覆なしケイフレックス(型式KM/KI)を制御盤のノックアウトに接続するための90°形コネクタです。ケイフレックスとコネクタの引張力は#10は500N(JIS C 8461-23の分類コードは3ミディアム)、#12～54は1000N(JIS C 8461-23の分類コードは4ヘビー)です。

ケイフレックスを第一電子工業(株)製コネクタに接続するためのコネクタです。表中の※1はKMS，KMV，KPF，KIC，KIH，KIV，KMEC，KPBF，KUU，KCSを表しています。詳細サイズについては、ケイフレックスの各頁をご参照下さい。バックシェルを外してご使用下さい。補強カバー(CM10-SP-CV)に対応しています。取付方法はサンフレキROBOの113頁をご参照下さい。第一電子工業(株)製コネクタCM10-AP/CMV1-AP(アングル)を接続の場合バックシェルを外せば接続可能です。但し、ストレート接続となります。アングルでの接続の場合はお問い合せ下さい。

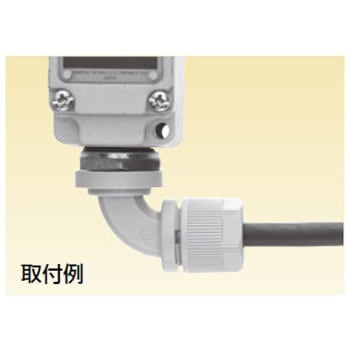

ケーブルをリミットスイッチ、フード等の電気機器に接続するためのコネクタです。

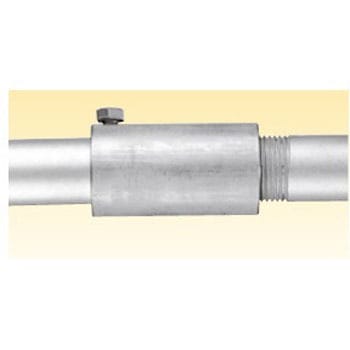

厚肉管、薄肉管を非防水仕様で、 ねじなし接続するコネクタです。型式LE2BG、LE2BC のL2は、 型式LE2BM と同一です。サイズ20～25 はパイプを固定する小ねじが1 本、32 以上は小ねじが2 本となります。

ビニル被覆なしケイフレックス(型式KM/KI)を制御盤のノックアウトに接続するためのコネクタです。ケイフレックスとコネクタの引張力は#10は500N(JIS C 8461-23の分類コードは3 ミディアム)、#12～54は1000N(JIS C 8461-23の分類コードは4ヘビー)です。

フレキの中間を固定するためのコネクタです。防水仕様をご希望の場合は、N2V2BGと ご指定下さい。サンフレキROBO#16～#63 とコネクタの引張力は250N(JIS C 8461-23 の分類コードは2 ライト)です。

ケーブルをリミットスイッチ、フード等の電気機器に接続するためのコネクタです。

ビニール・ブレード掛けケイフレックス(型式KPFB)を制御盤類のノックアウトに接続するためのコネクタです。ケイフレックスとコネクタの引張力は#10は500N (JIS C 8461-23の分類コードは3ミディアム)、#12～54 は1000N(JIS C 8461-23 の分類コードは4 ヘビー)です。

サンフレキROBO を制御盤類のノックアウトに接続するための90°形/標準形コネクタです。

サンフレキROBO 等のボックスコネクタ(例；N2BG)を接続して回転式のコネクタにするためのポド樹脂製の回転ハブです。めねじ部分は非防水のため取付けるコネクタにはパッキンの附属されている製品をご使用下さい。回転部破損防止のため下記の事項にご配慮いただき、必要に応じて実装試験のうえご使用下さい。・サンフレキROBO が袋ナット根元から曲がらないよう長さに余裕を持たせて下さい。・サンフレキROBO が振られないよう安全な可動条件、配管、収容率にして下さい。(逆U 字配管は振られやすいので特にご注意下さい。)高負荷での回転動作が避けられない場合は、樹脂製ベアリング式回転ハブHR2HG をご使用下さい。

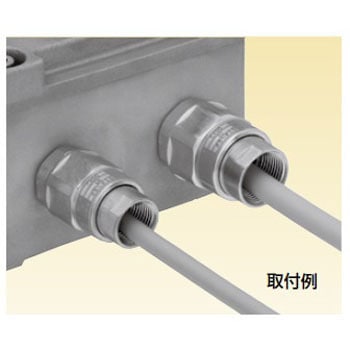

ケーブルを防爆機器類に接続するための耐圧防爆構造d2G4仕様のコネクタです。ケーブルを科学プラント等の危険のある場所に施設する場合にご使用下さい。先端にはめねじが切ってあるので電線管などが接続できます。66頁の防爆式コネクタ用パッキンが使用可能です。

ビニル被覆ケイフレックス用のステンレス(SUS304)製のボックスコネクタです。呼び#70 以上の袋ナットは、形状が丸型です。表中の「接続できるケイフレックス」欄の※はLIC，LIH を推奨しますが標準のビニル被覆ケイフレックス KMS，KMV，KPF，KIC，KIH，KIV，KMEC 及びブレード掛けケイフレックスLIB，LMB も接続できます。

サンフレキROBOを制御盤類のノックアウトに接続するためのコネクタです。サンフレキROBO#16～#63とコネクタの引張力は250N(JIS C8461-23の分類コードは2ライト)です。

鋼製電線管の管端部でケーブルをグランドするためのシールブッシングです。本体、袋ナットを屋外に使用したとき、優れた耐候性を有するE型のブッシングです。道路等直射日光の直接あたる屋外にご使用になれます。鋼製電線管との接続部の防水が必要な場合は、シールテープやコーキング材をご使用下さい。

ASI(アクチュエータ・センサ・インターフェース)ケーブル用のE2型のケイグランドです。適用できるAS-インターフェースケーブルの外径寸法は図示のものです。標準は、下表のものですがパッキンの取り替えによりE2/E/C2型のすべての型式のケイグランドの供給が可能です。色調は、ライトグレー色のみです。

ケイフレックスを制御盤類のノックアウトに接続するためのコネクタです。表中の「接続できるケイフレックス」欄の※印はKPF，KIH，KIC，KIV を表しています。詳細サイズについては、ケイフレックスの各頁をご参照下さい。ケイフレックスとコネクタの引張力は#16～54 は1000N(JIS C 8461-23 の分類コードは4 ヘビー)、#70 以上は2500N(JIS C 8461-23 の分類コードは5 ベリーヘビー)です。

防水プリカをボックス類のノックアウトに接続するためのコネクタです。プリカチューブの接続は、ユニオン式です。鋼(SPHC)製のロックナットを附属しています。プリカチューブとコネクタの引張力は500N(JIS C 8461-22 の分類コードは3 ミディアム) です。JIS C 8461-1 による分類コード:X342X16523X0

ビニル被覆ケイフレックス用ステンレス(SUS304)製のおねじ付きボックスコネクタです。呼び#70 の袋ナットは、丸形となります。表中の「接続できるケイフレックス」欄の※はLIC，LIH を推奨しますが標準のビニル被覆ケイフレックスKMS，KMV，KPF，KIC，KIH，KIV，KMECも接続できます。

サンフレキROBOをボックス類の専用の丸穴に接続するためのコネクタです。サンフレキROBOとコネクタの引張力は250N(JIS C 8461-23の分類コードは2ライト)です。ボックス類の専用の丸穴が大きいため、ケーブルのハーネス品の部品の貫通が可能となります。

オス、メス共に同サイズのメートルねじを施した亜鉛ダイカスト製又は真鍮製のハブです。真鍮製の製品はRoHS 対応しておりません。おねじ部の壁面のシールができるようにシートパッキンを附属しています。(IP67)

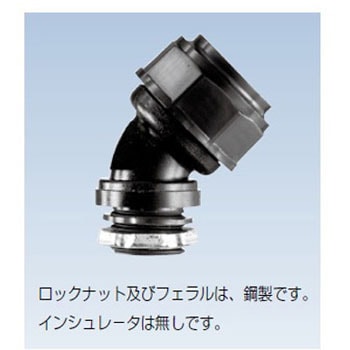

ケイフレックスを制御盤類のノックアウトに接続するための45°形コネクタです。表中の「接続できるケイフレックス」欄の※印はKMS、KMV、KPF、KIC、KIH、KIV、KMEC、KPBF、KUU、KCS、KMB、KIB、KM、KI を表しています。詳細サイズについては、ケイフレックスの各頁をご参照下さい。ケイフレックスとコネクタの引張力は #10 は 500N( JIS C 8461-23 の分類コードは3ミディアム)、#12～54 は1000N (JIS C 8461-23 の分類コードは4ヘビー)、#70 以上は2500N (JIS C 8461-23の分類コードは5 ベリーヘビー)です。表中の※1 印について、挿入できるケーブル最大外径は本体最小内径をもとにしています。45°型本体部を通線する場合、ケーブルによっては通線できない場合もありますので、最大外径の40 ～ 60%の外径を目安として下さい。
