ToFセンサーボード「MM-TOF10-GS」はレーザーと複数の受光素子により、0.01～10mまでの高精度3D距離測定と高速サンプリングが可能です。 SONY製マイコンボード「SPRESENSE」(スプレッセンス)に接続して使用します。 通信はSPIまたはUARTのどちらかを選択できます。 「SPRESENSE」とマイコン間で通信をおこない、データを取得します。 センサーモジュールは、SPRESENSE用カメラボードと同一基盤寸法になっています。

エッチング汚れ洗浄剤 エッチング作業により汚れたバットや、エッチング装置などに付着した、水洗いでは落ちない固着汚れなどをきれいに除去することができます。 酸、アルカリ、溶剤を含有しない中性タイプですので部品への影響、人体への刺激がなく、作業性、安全性に優れています。 トリガーノズルタイプなのでピンポイントでの作業性に優れています。 独特なニオを抑えて、やさしい香りです。 使用方法 洗浄したい箇所にスプレーして下さい。簡単な汚れは1～2分程度、頑固な汚れは3～5分程度放置してから、十分に水洗いして下さい。※サビと反応すると紫色に変色します。 汚れが残っている場合は上記を繰り返して下さい。 汚れが落ちにくい場合はブラシやタワシなどを併用するとより効果的です。 一部の素材や塗装・印刷面などは経時変化により変質・変色する恐れがありますので注意して下さい。

ICテストクリップ(0.5mmピッチ対応/ロングタイプ/2本入)。簡単に狭ピッチICの信号を取り出せる!。ロングタイプ(先端長13mm)で、0.5～1.27mmピッチの面実装型ICの端子に直接取り付けできるテストクリップです。導体抵抗値を30mΩ以下に抑えています。ロジックアナライザーのプローブが直接接続できます。赤・黒の2色カラーで、操作ハンドルが後方にあるので隣のクリップとの誤操作・誤接触がありません。付属のホールドバーとホールドバープレートにより、連ねて使用する際に安定してクリップできます。

ドロッパ方式で8段階の電圧を出力できる実験用直流電源。実験・実習用に最適なコンパクトサイズの直流電源です。ブレッドボードや電子工作用の電源としてもお使いいただけます。出力電圧を1.5～15Vまで8段階に可変出来るロータリーセレクト方式なので、様々な用途に使えます。

オゾン層破壊係数は実質的にゼロでありオゾン層を破壊せず、地球温暖化係数もCO2より低く、地球温暖化への影響も極めて少ない製品です。GHS分類において不燃性ガスであり、また国連分類においても非引火性ガスに分類されるため、28℃以下では不燃性を有し、30℃以上でも裸火や大きな着火エネルギーの着火源でないと可燃性を示しません。トリガータイプの片手で持ちやすいスリム缶を採用しており、作業性に優れています。

パズルのように組み合わせて色々な形にすることができます。 色もカラフルで組み合わせて様々な模様にできます。 凸部のパターンにチップ部品を載せることも可能です。

オシロスコープのプローブが全方向から引っかけられます

少量のエッチング液で効率的にエッチングできるように設計されています。 エアー噴流式で自動的に液をかくはんするため、短い時間でシャープに仕上がります。 両面基板の同時エッチングはもちろん、数枚まとめても OK です。 外箱にコンテナケースを採用しました。ケース内でエッチング作業を行う事により汚れを防止できます。 底板の接地面積を拡大し、より倒れにくくなりました。 ヒーターホルダー(カバー)を採用したことによりヒーター位置をしっかり固定できます。 開口部が広くなり、基板の出し入れがやりやすくなりました。

ブレッドボード電子工作ですぐに使えるジャンプワイヤ取付け済み小型スピーカーです。

クレジットカードサイズで低価格のコンピュータ「Raspberry Pi Model B+」の拡張コネクタに接続できるユニバーサル基板です。コネクタの各ピンの信号名をシルク印刷で表記しています。組み付け方向に合わせてA面/B面でシルク文字が異なるリバーシブル仕様になっています。

実験・実習向けのコストパフォーマンスの高いダイヤル式可変抵抗器です。 最大電力2Wで様々な用途に使用可能です。 シールド構造により外部ノイズの影響が低くなっています。 各ダイヤルは抵抗値10ステップ+Short/Openを設定できます。 コンパクト筐体は上・横向きで使用でき、横向では重ねて置くことも可能です。

はんだ付け不要なブレッドボード採用でIC等の電子部品を差し込むだけで簡単に 実験回路が組み立てられます。 新しく「可変電源」、「プッシュスイッチ」、「スピーカ(ブザー機能あり)」を追加し、デジタル回路以外の電子回路実験にも対応しています。 IC等による基礎および応用デジタル回路の学習・実験ができます。TTLだけでなく 4000/4500シリーズのCMOSも使用できます。 OPアンプ等を使用してアナログ回路の実験ができます(単電源での使用となります)。 ダイオードやトランジスタなどの部品特性等を測る基礎実験ができます。 実験用電源は+5V(固定)と+0.5V～+15V(可変)の2電源が使用できます。それぞれの電源は個別にON/OFFができます。 電源入力には単三型乾電池×4本または別売のACアダプタ(型番：AD-S525A)が使用できます。

逆さ吹きしても液漏れしにくい構造です。 集中噴射と拡散噴射が可能な「2Wayノズル」採用しています。 地球温暖化係数1のノンフロンタイプです。

Φ0.8mm以下電線の取付取り外しが簡単です。 電線を任意の場所に付けられるのでパターン設計も楽です。 2.54mmピッチで実装できるのでスペースもとりません。

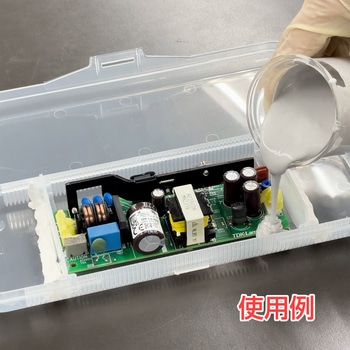

部品の保護と共に、放熱も!。高熱伝導タイプの絶縁・保護ポッティング剤です。部品や基板を保護するとともに、部品から発生する熱を効率よく逃がすことができるので、部品の性能向上や長寿命化に貢献します。EV関連機器や電源ユニットなど、保護と放熱を両立したい用途に最適です。エポキシ系ポッティング剤に比べ柔軟性があり、硬化収縮や熱膨張差による部品破損のリスクを低減できます。常温硬化タイプですが、加熱することで硬化時間を短縮することもできます。低分子シロキサン低減品のため、接点障害が懸念される用途にも使用できます。

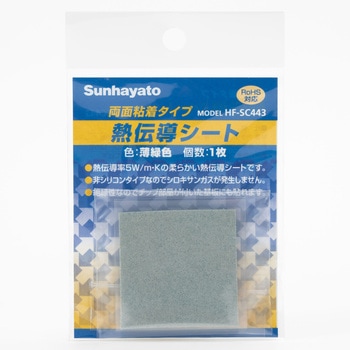

厚みがあり、柔らかいので、小さな凹凸があってもヒートシンク取り付け面を平らにする事ができます。ナイフなどで容易にカットできるので、小さな部品への取り付けもできます。非シリコンタイプなので接点障害をひきおこすシロキサンガスを発生しません。絶縁性なのでチップ部品が付いた基板にも貼ることができます。厚みが違うシートの組み合わせで、ICだけでなくその周辺部品との高さをあわせてヒートシンクを設置できます。厚さ違いで2種類のバリエーションがあります。

実装工場などで初級レベルのはんだ付け技術の「維持」「確認」ができる部品セットです。基板の表面は実践用、裏面は練習用のパターンになっています。いろいろな形状の部品を添付しています(部品は実践用のみ添付されています。練習用の部品は別途ご用意ください)。付属品(セットの内容)。IC：2種類×6、ダイオード：4種類×12、LED：1種類×5、抵抗器：4種類×60、取扱説明書×1

実装工場などで普段から面実装部品のはんだ付けをおこなっている方々向けに、技術の「維持」「確認」「向上」ができる基板と部品のセットです。基板の表面は実践用、裏面は練習用のパターンを施しており、実践用パターンに使用できる部品もセットになっています(練習用パターン用の部品は別途ご用意ください)。初心者には非常に難しい内容となっていますのでご注意ください。付属品(セットの内容)。IC(4種)×10、ダイオード(3種)×8、抵抗器(3種)×80、抵抗モジュール(2種)×6、電解コンデンサ(1種)×4、ワイヤ(1種)×4、取扱説明書×1

これからはんだ付けをおこなう方の練習用に。従来品(CT-ST10)のリニューアル品です。鉛フリー、共晶ハンダどちらにも対応した、はんだ付けトレーニングキットです。スズメッキ線やチップ部品など11種類63個の部品が同梱されています。同じ条件ではんだ付けすることにより、技術レベルの判定もしやすくなり、技術向上に役立ちます。付属品(セットの内容)。IC(2.54mmピッチDIPタイプ)×2、IC(1.27mmピッチSOPタイプ)×3、チップ抵抗(3225、3216、2012)×各10、コンデンサ(ディスクリートタイプ)×5、ビニール線 AWG20茶色(40mm)×2・AWG24青色(60mm)×4・AWG26橙色(70mm)×6、スズめっき線 Φ0.6(20mm)×8・Φ0.8(100mm)×3

貼るだけでノイズ影響を低減できる粘着銅箔シート。電解銅箔を使用しており、電磁波シールド性・加工性に優れています。広い範囲の被着体に優れた粘着性を示します。セパレータ付きですので二次加工ができます。銅箔面ははんだ付けが可能です。本製品は導電性、熱伝導性及び加工性に優れた電解銅箔にアクリル系粘着剤を塗布した片面粘着テープです。銅が持つ高い電磁波シールド特性を活かし、電子機器、電子部品など様々な用途で使用できます。

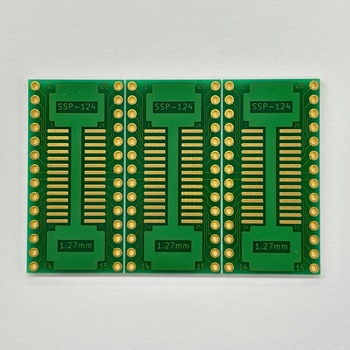

最大28ピンのSOP ICを2.54mmピッチに変換できる。1.27mmピッチを2.54mmピッチ(2方向)シングルラインに変換します。最大28ピン対応です。1枚の基板に同じパターンが3つ並んでおり、3分割して使用します。

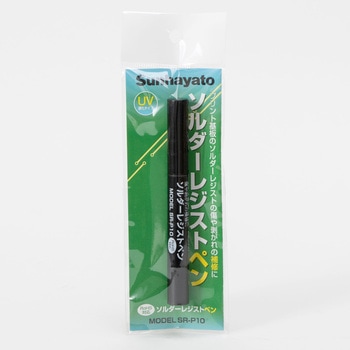

基板のソルダーレジストについた傷や剥がれなどから入り込む湿気や腐食性ガスから基板を守る、UV硬化型の補修用絶縁コーティング剤です。絶縁性に優れ、リワークで傷がついた後の補修に最適です。自然硬化しませんので、別途UV照射器をご用意ください。

USB Type-C(メス)コネクタを2.54mmピッチに変換します。USB Type-Cコネクタの信号を1:1で引き出しています。VBUS⇔GNDペアのスルーホールを6個用意しています。VBUS⇔GND間は、5V/1A(合計)まで対応しています。コネクタは実装済みです。

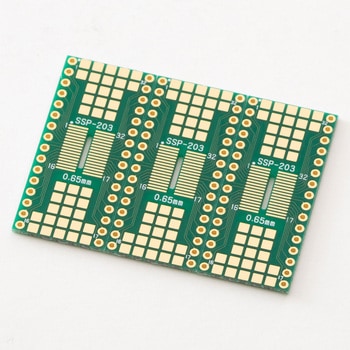

狭ピッチのSOPを2.54mmピッチ(2方向)に変換。表面はVSOP(0.5mmピッチ)用、裏面はSSOP(0.65mmピッチ)用になっていて、どちらも2.54mmピッチの600mil幅に変換できます。1枚の基板に同じパターンが3個並んでいて、3分割して使用します。

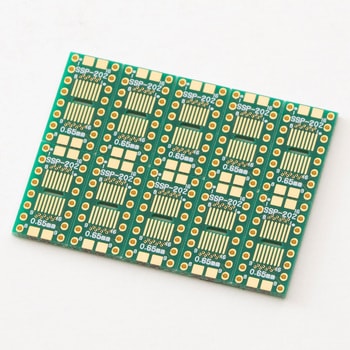

狭ピッチのSOPを2.54mmピッチ(2方向)に変換。表面はVSOP(0.5mmピッチ)用、裏面はSSOP(0.65mmピッチ)用になっていて、どちらも2.54mmピッチの300mil幅に変換できます。1枚の基板に同じパターンが10個並んでいて、10分割して使用します。

エッチング中に発生するガスや水蒸気を除去 塩化第二鉄によるエッチング中に発生する異臭や酸を吸着します。 エッチングマシーンの排気口へピッタリ差し込め取り付けが簡単です。 乾式フィルターを採用し、フィルター交換が簡単です。 ES-F1の代用品として使用できます。

梱包体の内部に投入するだけで、鉄、非鉄に関係なく全ての金属製品を防錆することが出来ます。

接点復活と防錆・潤滑がこの綿棒1本でOK 接点部に付着したカーボンや汚れなどを除去し、電気機器などの接点を酸化/硫化から守ります。 接点の摩耗による接触抵抗の増大を防ぎ、接触抵抗を安定化させ、接点の寿命を延ばします。 非シリコーンタイプで、低分子シロキサンによる接点障害の心配が全くありません。 鉱油、溶剤を使用していないので、ほとんどの素材を侵しません。

東京電機大学出版局発行「楽しくできる光と音のブレッドボード電子工作」製作例に対応 本製品は書籍「楽しくできる光と音のブレッドボード電子工作」、「SBS-203」、「SBS-203-P01」、「リードベンダ RB-5」、「ピンセット」、「乾電池」のセットです。
