電圧降下を考慮した5.1 V/3.0 A 出力のRaspberry Pi 4 Model B用のUSB ACアダプタです(Raspberry Pi 公式ACアダプタと同出力)。USB Type-Cコネクタが付いたケーブルが直結されています。Raspberry Pi 4で使えます。

5 V/3.0 A のUSB ACアダプタです。USB Micro-Bコネクタが付いたケーブルが直結されています。Raspberry Pi 3(Model BおよびB+)で使えます。 Raspberry Pi 3のような電力消費の大きな機器を接続すると、ケーブルの抵抗も電圧降下の原因になります。そのためケーブルの長さを少し短めの1 mにしました。また、3 Aの電流を流すことを考え、導体が太いケーブルを選んでいます。 PSE準拠

Raspberry Pi 5の機能をフル活用できるACアダプター Raspberry Pi 5の公式ACアダプターの仕様に合わせた5.1V/5Aの出力ができるUSB PD対応ACアダプターです。本体に、USB Type-Cコネクタの付いたケーブルが直結されています。このACアダプターを使用すると、Raspberry Pi 5の4つのUSBから合計1.6Aの供給が可能となり、Raspberry Pi 5の機能をフルに活用できるようになります。

SparkFunのQwiic規格の基板とSeeed StudioのGrove規格の基板をつなぐためのハーネスです。コネクタを含まないケーブル部分の長さは約90mm(多少の前後あり)です。 QwiicのコネクタにはJSTのSHコネクタを使っています。Groveのコネクタはロック付きです。

ボッシュ社製の温度/湿度/気圧センサBME280を搭載した環境センサモジュールです。BME280は、1チップで温度と湿度、気圧の3つの環境情報を測定することができます。通信方法は、I2CとSPI(3線式、4線式)を利用できます。 7ピンのピンヘッダをはんだ付けしてありますので、はんだ付け作業なしですぐにお使いいただけます。

Raspberry Pi 5用のユニバーサル基板です。40ピンのGPIOはアクセスしやすいように、横に引き出されています。PCIeケーブルまたカメラケーブルを引き出せるように基板に凹部分を設けています。表面処理は無電解金メッキです。

ボッシュ社製の温度/湿度/気圧センサBME280を搭載した環境センサモジュールです。BME280は、1チップで温度と湿度、気圧の3つの環境情報を測定することができます。通信方法は、I2CとSPI(3線式、4線式)を利用できます。

I²Cバスを延長できるバスバッファ NXP社のPCA9600Dを搭載した高ドライブ電流型のI²Cバスバッファです。 フォトカプラと組み合わせることで、絶縁することもできます。 PCA9600Dは、電源電圧に関係なくSX/SY端子のスレッショルド電圧が一定です。そのため、12Vの電圧でICを駆動した場合でも、通常のロジックレベルのままバッファをドライブできます。 TX/TY端子は60mA(min)のドライブ能力があるので、LEDなどを直接駆動でき、フォトカプラを利用した絶縁回路を簡単に構築することができます。 SX/SY端子のスレッショルド電圧は、電源電圧とは独立して一定。 1MHz動作可能(20m伝送路時) 双方向のI²Cバスを送信/受信に分離して伝送可能。

I²C通信用のレベルシフトボードです。 Nexperia社製のデュアルNチャンネルFETのBSS138PSを使用しています。 5V系回路と3.3V系回路間でI²C通信をするために使用します。 プルアップ抵抗を実装済みです。

SPRESENSE本体に載せて動作するEthernetアドオンボードです。WiznetのW5500チップを搭載しています。有線ルーターなどに接続することでインターネット通信ができるようになります。

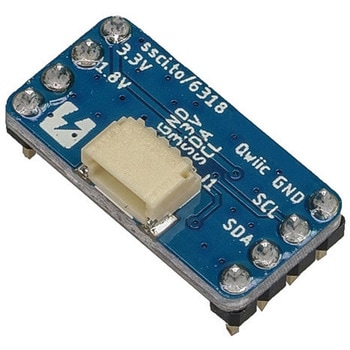

SPRESENSEメインボードにSparkfunのQwiicシステムの基板を接続するための変換基板です。AdafruitのSTEMMA QTもつながります。SPRESENSEのI/O電圧は1.8VとQwiicの3.3Vを合わせるため、電圧変換の回路を搭載しています。

長さ60 mmの曲げセンサです。 出力される抵抗値によって、一方向の曲げ具合とどちらの側が曲げられているかを検出できます。 柔軟な素材で非常に薄く(測定部分が旧製品より約0.1 mm薄くなりました)、高解像度かつ耐久性に優れ、ゲームやリハビリ、ページめくり検出のインターフェースなど、幅広い用途に応用可能なセンサです。

1本の信号線でフルカラーを制御できるLEDテープです。テープLED(LEDストリップ)タイプの製品から1m(LED 60個分)ずつに切り分けて販売します。 RGB各色256段階のPWMドライブ

1本の信号線でフルカラーを制御できるLEDモジュールです。テープLED(LEDストリップ)タイプの製品から17cm(LED 10個分)ずつに切り分けて販売します。 RGB各色256段階のPWMドライブ

1本の信号線でフルカラーを制御できるLEDモジュールです。 テープLED(LEDストリップ)タイプの製品からLEDを1個ずつ切り分けて販売します。 直列に並べて長くすることができます。

NXP社製の温度センサLM75Bを、ブレッドボードで使用できるようにピッチ変換する基板です。I²Cで通信します。 電源電圧は2.8Vから5.5Vです。

Panasonic社の8×8の赤外線アレイセンサ(Grid-EYE)AMG8833を搭載したセンサモジュールです。このセンサの測定エリアは、センサ正面(上下左右約60度)の四角錘で、このエリアを8×8ピクセルに分割した2次元画像が得られます。各素子ごとの温度測定範囲は0℃～80℃です。本製品は単体での使用はもちろん、Contaベースシールドに搭載することもできます。ピンヘッダは、はんだ付け済みです。 ※Conta規格とは、ブレークアウト基板の外形/コネクタ/信号配列などに一定の規約を設けることで、各基板間の相互接続性を確保するための規格です。

ローム社の照度/近接一体型センサRPR-0521RSを搭載したセンサモジュールです。センサは1.8V系のI2Cバスにも対応していますので、変更したい場合はRPR-0521RSのデータシートを参照してください。 このセンサは可視光と赤外線に対応した照度センサ(ALS)と、100mm程度までの近接センサ(PS)を搭載しています。照度センサは、暗がりから直射日光までの幅広い範囲の照度を測定できます。また、近接センサは、内蔵の赤外線LEDからの反射光により、人や物体が近づいたことを検出できます。 本製品は単体での使用はもちろん、Contaベースシールドに搭載することもできます。ピンヘッダは、はんだ付け済みです。 ※Conta規格とは、ブレークアウト基板の外形/コネクタ/信号配列などに一定の規約を設けることで、各基板間の相互接続性を確保するための規格です。

NXP社のPCA9517ADPを搭載した、I²C用レベル変換バスバッファモジュールです。 PCA9517ADPは、電圧の異なるバス同士を繋ぐ「レベル変換」の機能、ポートA・ポートBの負荷容量を分離する「バスバッファ」の機能、バスの分離/接続をコントロールする「バスイネーブル」の機能を併せ持っています。 「レベル変換」の機能により、ポートA・ポートBに異なる電圧のI2Cバスを繋いでも双方向に通信できます。(各ポートの電源にバスと同じ電源を加えた場合) 「バスバッファ」の機能により、ポートAとポートBの負荷容量を分離できます。バスマスタのドライブ能力が低い場合に最適です。 「バスイネーブル」の機能により、特定のスレーブ群を切り離したり、I2Cアドレスが同じデバイスを個別に制御したりできるようになります。 なおレベル変換せずにバスバッファ機能、バスイネーブル機能のみを利用したい場合には、ポートA・ポートBの電源を同じにすれば利用できます。 またPCA9517ADPは、SMBusにおいても上記の各機能を使用することができます。 ポートAの電圧(VCCA)は 0.9V～5.5V。 ポートBの電圧(VCCB)は 2.7V～5.5V。 バスイネーブル機能(バスの on/off)を搭載。 「EN」ピンは、IC内部でポートBにプルアップされています。

ソニー製のマイコンボードSPRESENSE 背面の100ピンコネクタ(B2Bコネクタ)を 2.54mmピッチに変換する基板です。 B2Bコネクタには SPRESENSEのI/O信号が直接引き出されているので、拡張ボード にはない機能を利用する場合に便利です。 2.54mmピッチの端子にコネクタは実装されていないので、必要に応じてはんだ付けしてください。 SPRESENSEのほぼ全てのI/O信号を利用可能 SPRESENSEからのI/O信号は1.8V 100ピンの信号は2列×25ピンの形で両脇に配置 B2Bコネクタは実装済み SPRESENSEに搭載されているGPSアンテナに影響しないように配線を考慮

ローム社のホールセンサBU52061NVXを搭載したセンサモジュールです。センサは、一定の磁界を検出するとデジタル信号を出力します。動作は両極検出なので、S極でもN極でも磁石が近づけば反応します。磁石を取り付けたドアの開閉を検出したいときなどに利用できます。本製品は単体での使用はもちろん、Contaシールドに搭載することもできます。ピンヘッダは、はんだ付け済みです。 ※Conta規格とは、ブレークアウト基板の外形/コネクタ/信号配列などに一定の規約を設けることで、各基板間の相互接続性を確保するための規格です。

ローム社のデジタルカラーセンサBH1745NUCを搭載したセンサモジュールで、光の色成分(RGB)を検出し、環境光の照度と色の強度を得ることができます。インターフェースはI2C、動作電圧は2.3V～3.6Vです。センサは1.8V系のI2Cバスにも対応していますので、変更したい場合はBH1745NUCのデータシートを参照してください。本製品は単体での使用はもちろん、Contaベースシールドに搭載することもできます。ピンヘッダは、はんだ付け済みです。 ※Conta規格とは、ブレークアウト基板の外形/コネクタ/信号配列などに一定の規約を設けることで、各基板間の相互接続性を確保するための規格です。

ブレッドボードなどにmicroUSBケーブルで電源を供給するための基板です。 出力電圧(3.3V/5V)は、ジャンパピンで切り替えられます。 出力電流は、最大500mAです。

ESP-WROOM-02(技適取得済)を搭載し、SPRESENSEのメインボード上の拡張コネクタに装着して使います。ハーフサイズ、かつ背の高いピンヘッダを使用していますのでI2C・SPIを使用するハーフサイズのモジュールと同時使用が可能です。(使用するモジュールによっては接続できないものもあります)

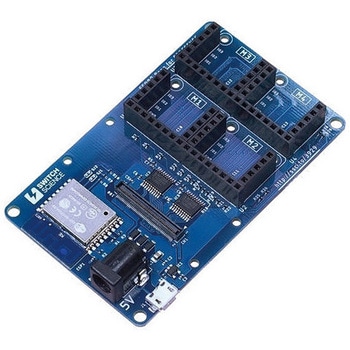

センサなどを乗せた Conta 規格の小型基板(Conta モジュール)を、SPRESENSE に繋ぐためのベースボードです。最大四つのモジュールを同時接続できます。ベースボード上には Wi-Fi モジュール「ESP-WROOM-02」(シリアル接続)も搭載しているので、SPRESENSE に無線 LAN を追加できます。内容物：Conta ベースボード基板 × 1ナイロンスペーサー(M2 × 11 mm) × 8ナイロンネジ(M2 × 5 mm) × 8(SPRESENSE は付属しません)

長さ90mmの曲げセンサです。 出力される抵抗値によって、一方向の曲げ具合とどちらの側が曲げられているかを検出できます。 柔軟な素材で非常に薄く(測定部分が旧製品より約0.1 mm薄くなりました)、高解像度かつ耐久性に優れ、ゲームやリハビリ、ページめくり検出のインターフェースなど、幅広い用途に応用可能なセンサです。

NXP社のPCA9622DRを搭載した、I²C接続の16チャネルLEDドライバ基板で、PWM制御によるLEDの明暗も表現できます。 ボード上にはLEDも搭載されているので、I²Cバスに繋いでコマンドを発行するだけで、16個のLEDが滑らかに光ります。 このLEDは、等間隔に4×4のマス目状に配置されています。 詳しい制御の方法は、メーカのWebサイトやPCA9622DRのデータシートを参照してください。 16チャネルの独立したLEDポート LEDポートのアウトプットイネーブル機能を搭載 各ポートはオン/オフおよび256段階(8ビット)のPWM階調制御が可能 各ポートの独立制御/グループ制御が可能 16個の赤色LEDを搭載 外部ドライブ用信号ピンを搭載 I²C用プルアップ抵抗のパターンあり(抵抗は未実装)

NXP社のPCA9632DP1を搭載した、I2C接続の4チャネルLEDドライバ基板です。PWM制御によるLEDの濃淡も表現できます。ボード上にはLEDも搭載しているので、I2Cバスに繋ぐだけで、4つのLEDが滑らかに光ります。また、このLEDは基板を複数並べた場合、等間隔で直線状になります。 詳しい制御の方法は、メーカのWebサイトやPCA9632DP1のデータシートを参照してください。 4chの独立したLEDポート オン/オフおよび256段階(8ビット)のPWM階調制御が可能 独立制御/グループ制御が可能 基板上に、4つの赤色LEDを搭載 LEDポートの吸い込み能力：25mA 基板に外部ドライブ用信号ピンを搭載 I²C用プルアップ抵抗用のパターンあり(抵抗は未実装)

Conta規格のContaモジュールを、Arduinoや互換ボードに繋ぐための拡張ボードです。最大6個のContaモジュールを同時に接続できます。Contaモジュールと本シールドは、I2C、SPI、汎用I/Oによる接続が可能で、複数のモジュール、複数のインターフェースの共存が可能です。 ※Conta規格とは、ブレークアウト基板の外形/コネクタ/信号配列などに一定の規約を設けることで、各基板間の相互接続性を確保するための規格です。 Contaモジュールコネクタ ×6(M1～M6のU字のコネクタ1組で1モジュール分) I2Cバスはプルアップ済み(2.2kΩ) 各I2CコネクタのIO4信号はプルアップ済み(4.7 kΩ)
