電子・基板用テープとは、電気配線の保護や結束を目的としたテープのことです。一般的なテープよりも高温耐熱性と電気絶縁性に優れています。基材にはポリイミドやガラスクロス、アルミ、超高分子量ポリエチレン、ノーメックスペーパーなどが使われており、粘着剤にはシリコーンやアクリル系が用いられています。製品のなかには引張強度や耐溶剤性、耐薬品性などにも優れている電子・基板用テープもあり、用途に応じて使い分けます。
高温対応、絶縁
長さ(m)33
厚さ(mm)0.055
基材ポリイミド
粘着剤シリコン
耐熱温度(℃)-5～250
主な用途電気絶縁用
引張強度(N/25mm)80
粘着力(N/25mm)3.5～5.5
特性耐高温、絶縁
こんなお得な商品も！
ポリイミドテープ 絶縁 耐熱
モノタロウ
￥1,390～
税込￥1,529～
耐熱・耐寒性、機械特性、電気特性、耐薬品性などに優れたカプトン(ポリイミドフィルム)をベースに、シリコーン系粘着剤を塗布した電気絶縁用、耐熱マスキング用テープです。
低温から高温まで広い温度範囲において、優れた機械的、電気的、物理的、化学的特性などを持続しますので、いろいろな分野で使用していただけます。
耐熱性を必要とされる電気機器の絶縁
用途トランス、コイルなどの層間、外装絶縁
プリント基板のソルダーコート、メッキなどの耐熱マスキング
巻き芯内径(mm)75
芯径(mm)75
主な用途電気絶縁用、耐熱マスキング用
コイルに巻いても端末はがれを起こしにくい優れた粘着力。耐熱性、絶縁性に優れています。 UL規格認定品です。(File No. E56086) UL温度定格130℃ UL746A CTI≧600V
用途トランスの外層・内層絶縁。電子部品の絶縁、固定。
基材ポリエステルフィルム
テープ厚さ(mm)0.05
粘着剤アクリル系
伸び(%)80
主な用途電気絶縁用
引張強度(N/25mm)95.6
粘着力(N/25mm)12.26
破壊電圧(kV)6
特性耐熱性、絶縁性

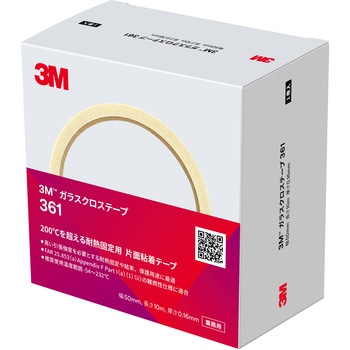

耐熱性に優れた粘着剤つきガラスクロステープです。JIS規格の耐熱区分H種(180℃)相当品です。引張強度に優れており各種結束に適しています。
用途耐熱性および絶縁性を要求される用途に。耐熱性を要求される各種配管の保護、結束に。ヒーター線の絶縁、保護に。
色ホワイト
テープ厚さ(mm)0.2
基材ガラスクロス
粘着剤シリコーン系
連続使用温度(℃)180(耐熱区分H種相当)
粘着力(N/10mm)3.8
引張強度(N/10mm)200
絶縁破壊電圧(kV/mm)11
特性耐熱
耐衝撃強度がきわめて高く、プラスチックの中でも特にすぐれています。
耐薬品性にすぐれています。
耐摩耗性にすぐれています。
自己潤滑性にすぐれています。
用途各種製品充填、ラベル貼付機の滑り面。自動販売機滑り面、ガイドレールラッピング。
ワッシャーライニング。
色ホワイト
テープ長さ(m)10
仕様はく離紙付
基材超高分子量ポリエチレン
使用温度範囲0～80℃
粘着剤アクリル系
主な用途電気・電子用
粘着力(N/10mm)5.45
特性耐衝撃性、耐薬品性、耐摩耗性、自己潤滑性
耐熱性が高く、銅を腐食しない粘着剤を使用しています。
用途特に耐熱性と薄さを要求される絶縁用途に。コイル、トランス、キャパシタの絶縁用途に。
テープ長さ(m)33
テープ厚さ(mm)0.05
仕様難燃性(UL510)
色褐色
規格UL規格対応 (File E305006)
基材ポリイミドフィルム
粘着剤アクリル系
伸び(%)35
絶縁抵抗(MΩ)>1×106
主な用途電気絶縁用
粘着力(N/10mm)3.1
絶縁破壊電圧(kV)5
難燃性UL510(ファイルナンバーE305006，カテゴリーOANZ2)
引張強度(N/10mm)34.72
定格温度(℃)220
特性耐熱性、難燃性
耐熱区分220℃
難燃性(UL510 Flame retardant 取得)
アルミ箔にアクリル系粘着剤を塗布した粘着テープです。
用途電磁波のシールド
ケーブル、コネクターなどのシールド
スイッチングトランスなどのショートリング
テープ長さ(m)20
基材アルミ箔
伸度(%)7
テープ厚さ(mm)0.08
粘着剤アクリル系
基材厚さ(mm)0.05
主な用途電気・電子用
粘着力(N/25mm[gf])14.71[1500]
引張強度(N/25mm[kgf])80.9[8.3]
粘着力(N/10mm：参考値)5.88
RoHS指令(10物質対応)対応
特性難燃性
電磁波のシールド、静電気除去に手軽に対策出来る高機能テープです。
垂直方向(厚さ方向)、両方向ともに高い導電性を安定して得ることが出来ます。
難燃性(UL510 Flame retardant取得)
用途電磁波のシールドケーブル、コネクターなどのシールドスイッチングトランスなどのショートリング静電気除去やアース取りハウジングのシールド電極等の固定
色シルバー
テープ長さ(m)20
テープ厚さ(mm)0.085
主な用途電気・電子用
特性導電性、難燃性
基材アルミ箔
種別電子機器用
粘着剤アクリル系導電性
基材厚さ(mm)0.050
電気抵抗(Ω/cm2)0.08
引張強度(N/25mm)80.9
粘着力(N/25mm)9.81
粘着力(N/10mm：参考値)3.92
RoHS指令(10物質対応)対応
垂直方向(厚さ方向)、両方向ともに高い導電性を安定して得ることが出来ます。
難燃性(UL510 Flame retardant取得)
背面にハンダ付けが可能です。
用途電子機器用
電磁波のシールドケーブル、コネクターなどのシールドスイッチングトランスなどのショートリング静電気除去やアース取りハウジングのシールド電極等の固定
テープ長さ(m)20
テープ厚さ(mm)0.07
色茶褐色
基材圧延銅箔
芯径(mm)76
粘着剤アクリル系導電性
基材厚さ(mm)0.035
電気抵抗(Ω/cm2)0.04
引張強度(N/25mm)98.1
粘着力(N/25mm)8.85
粘着力(N/10mm：参考値)3.43
主な用途電気・電子用
特性導電性、難燃性
高温耐熱性に優れたシリコーン系粘着剤を使用しています。シリコーン系の粘着剤は、再剥離しても糊残りがしにくい特性を備えております。フィルムセパレーターを使用していますので粘着面の平滑性に優れています。ダブルセパレータのため加工がし易くなっています。
用途熱のかかる部分の絶縁や固定用として。部品の耐熱工程搬送用として。
テープ長さ(m)20
テープ厚さ(mm)0.145
基材カプトンフィルム
粘着剤第一面シリコーン系 第二面シリコーン系
耐熱温度(℃)200
主な用途電気絶縁用
粘着力(N/25mm)11.03(対ステンレス)
RoHS指令(10物質対応)対応
特性高温耐熱性、平滑性
剪断接着力(N/400mm2)196.1
耐熱区分H種(180℃)相当の耐熱性に優れたテープです。
なじみが良く、引張強度にも優れています。
用途耐熱電線の接続部の絶縁。
テープ幅(mm)19
テープ長さ(m)10
テープ厚さ(mm)0.2
トラスコ品番217-2801
質量(g)57
基材ガラスクロス
粘着剤シリコーン系
連続使用温度(℃)180
主な用途電気絶縁用
粘着力(N/10mm)3.8
引張強度(N/10mm)200
絶縁破壊電圧(kV/mm)11
アズワン品番2-1489-01
特性耐熱
1巻
￥1,590
税込￥1,749
当日出荷
パイプラインに巻き付けるタイプの断熱材です。
粘着テープになっておりフレキシブルなパイプにも、最適な粘着力で取付が容易です。
屋内及び屋外の使用でも高い耐久力で使用出来ます。
用途エアロフレックスチューブと同じ特殊エラストマーから作られた、断熱粘着テープです。冷媒・冷凍・冷温水パイプなどの曲がり部分などに最適で、熱効率が良く、施工も容易です。
熱伝導性に優れています。
非シリコーン系の放熱材ですので、シロキサンガスが発生しません。
軟らかな素材のため、チップや基板の凹凸部分にも十分追従します。
密着性に優れているため、接着面の熱抵抗を小さくします。
電気絶縁性です。
耐久性に優れ、長期間使用後も安定した電気絶縁、熱伝導性を示します。
UL94 V-0の難燃規格を取得しています。(UL File No. E176845)
従来品よりも低臭タイプです。
用途電子・電気機器の発熱部品の放熱
半導体部品等で発生した熱を、ヒートシンクや金属カバー等の放熱部品へ効率的に伝達します。また、シロキサンガスが発生しませんので、シリコーン系部材を使用できない箇所にもご使用いただけます。
長さ(mm)100
幅(mm)100
構造熱伝導性アクリル層(非粘着性)/フィルムライナー/熱伝導性 低硬度アクリル層(粘着性)
主な用途電気・電子用
特性熱伝導性、電気絶縁性、耐久性、難燃性
こんなお得な商品も！
ガラステープ 平織り
モノタロウ
￥6,590～
税込￥7,249～
厚手の断熱用ガラステープです。
火傷防止、断熱材として細い配管や、狭いスペースにも簡単に施工できます。
厚くて弾力性がありますのでシール材としても優れた性能を発揮します。
用途火傷防止、ダクトパッキン、ダンパーシール用、一般断熱用、その他。
テープ長さ(m)30
仕様平織り
材質耐熱ガラス繊維
耐熱温度(℃)550
厚さ方向及び面方向の高い導電性
低い接触抵抗と金属箔の導電性による優れたシールド効果
高い凝集力粘着剤により一般的使用条件では剥がれない
UL510難燃性認定(ULFILE，NO.E59505)
用途電子部品のグラウンディング用
各種電子機器へのEMI対策シールド材料の取り付け
電子機器の帯電防止及び、静電放電材料の取り付け
粘着剤アクリル系(導電性粒子分散)
基材軟質アルミ箔、50um
テープ長さ(m)3
粘着力(N/cm)3.4
主な用途電気・電子用
テープ厚さ(剥離紙含む)(mm)白色/0.12
剥離紙シリコーン処理紙
接触抵抗(Ω)(25×25)mm2/0.01
粘着剤厚さ(mm)銀色/0.08
特性導電性、難燃性
電気製品・事務機器などの部品押さえ、仮止め用に。被着体への汚染性が少ない
色ライトブルー
テープ長さ(m)50
基材ポリエステル
粘着剤ゴム系
耐熱性、絶縁性に優れています。機械的強度に優れています。 UL規格認定品です。(File No. E56086) 難燃性 UL510 Flame retardant UL温度定格200℃
用途熱のかかる箇所、部品などの絶縁、保護。エッジのある箇所、部品などの絶縁、保護。自動車のエンジン回りの絶縁、保護。ワニス含浸の際の保護。
テープ長さ(m)30
テープ厚さ(mm)0.18
基材ガラスクロス
粘着剤シリコーン系
伸び(%)5
耐熱温度(℃)200
主な用途電気絶縁用、仮止め用、保護用
引張強度(N/25mm)612.9
粘着力(N/25mm)8.58(対ステンレス)
破壊電圧(kV)3
特性耐熱性、難燃性
厚さ方向及び面方向の高い導電性
低い接触抵抗と金属箔の導電性による優れたシールド効果
高い凝集力粘着剤により一般的使用条件では剥がれない
UL510難燃性認定(ULFILE，NO.E59505)
用途電子部品のグラウンディング用
各種電子機器への電磁波シールド対策
電子機器の帯電防止及び、静電気除去
粘着剤アクリル系(導電性粒子分散)
基材軟質圧延銅箔、35um
テープ長さ(m)3
粘着力(N/cm)3.5
主な用途電気・電子用
テープ厚さ(剥離紙含む)(mm)白色/0.12
剥離紙シリコーン処理紙
接触抵抗(Ω)(25×25)mm2/0.005
粘着剤厚さ(mm)銅色/0.07
特性導電性、難燃性
高温耐熱性に優れます。シリコーン系の粘着剤は、再剥離しても糊残りがしにくい特性を備えています 。UL規格認定品です。(File No. E56086)難燃性 UL510 Flame retardant UL温度定格200℃
用途熱のかかる箇所や薄さを要求される部分の絶縁や固定用、耐熱フィルムやTAB(フィルム基板)のスプライシング用、高温乾燥塗装やハンダメッキのマスキング、部品の耐熱工程搬送用。
テープ長さ(m)30
テープ厚さ(mm)0.07
耐熱温度(℃)200
基材カプトンフィルム
粘着剤シリコーン系
伸び(%)50
引張強度(N/25mm)122.6
粘着力(N/25mm)7.35(対ステンレス)
破壊電圧(kV)7
RoHS指令(10物質対応)対応
特性高温耐熱性、難燃性
用途半田付け時の電子回路マスキング等
粘着剤シリコン系
耐熱温度(℃)260
基材ポリイミドフィルム(0.025mm厚)
テープ長さ(m)33
テープ厚さ(mm)0.065
伸び(%)40
主な用途電気・電子用
測定条件【接着力】被着体：SUS304BA、剥離方向：180度、引張速度：300mm/min
接着力(N/cm)2.4
引張強度(N/cm)46
特性耐熱
厚さ方向及び面方向の高い導電性
低い接触抵抗と金属箔の導電性による優れたシールド効果
高い凝集力粘着剤により一般的使用条件では剥がれない
UL510難燃性認定(ULFILE，NO.E59505)
用途電子部品のグラウンディング用
各種電子機器への電磁波シールド対策
電子機器の帯電防止及び、静電気除去
粘着剤アクリル系
基材軟質銅箔、35um
テープ長さ(m)3
粘着力(N/cm)3.4
主な用途電気・電子用
テープ厚さ(剥離紙含む)(mm)白色/0.08
剥離紙シリコーン処理紙
接触抵抗(Ω)(25×25)mm2/0.005
粘着剤厚さ(mm)銅色/0.1
特性導電性、難燃性
銅箔にアクリル系粘着剤を塗布した粘着テープです。
難燃性(UL510 Flame retardant 取得)
用途電磁波のシールド
ケーブル、コネクターなどのシールド
スイッチングトランスなどのショートリング
テープ長さ(m)20
テープ厚さ(mm)0.07
基材厚さ(mm)0.035
粘着力(N/25mm[gf])9.81[1000]
引張強度(N/25mm[kgf])245.2[25.0]
粘着力(N/10mm：参考値)3.92
基材電解銅箔
粘着剤アクリル系
主な用途電気・電子用
光沢あり
特性難燃性
トランス・コイルの層間・外装絶縁用途として開発されたテープです。電気絶縁性に優れています。寸法安定性に優れています。耐熱性に優れています。(通常使用温度120℃)
用途トランス・コイルの電気絶縁用。
色クリア
テープ長さ(m)50
テープ厚さ(mm)0.053
使用温度範囲(℃)-30～120
基材ポリエステルフィルム
粘着剤アクリル系
主な用途電気絶縁用
引張強度(N/25mm)151
粘着力(N/25mm)7.3
引張強度(N/19mm：参考値)115
特性耐熱性
粘着力(N/19mm)5.6
耐熱性があり使用温度範囲は-54～232℃です。
基材の引張強度は強靭です。
耐熱性・耐溶剤性・難燃性に優れています。
ダクトシールなど耐熱固定用に。
用途溶接・研磨時の周辺マスキング。
色ホワイト
テープ厚さ(mm)0.19
UL規格UL510、F.A.R25.853(E124809)
使用温度範囲(℃)-54～232℃(断続的に290℃まで使用可能)
基材ガラスクロス
粘着剤シリコーン系
粘着力(N/10mm)4.31
引張強度(N/10mm)251
特性耐熱性、耐溶剤性、難燃性
断熱性、柔軟性に優れています非粘着タイプ
用途アスベストテープの代替品船舶、自動車、オートバイ、プラント、ゴムホース被覆、ボイラーパッキン、鋼管用断熱材等に
色白
テープ幅(mm)50
テープ長さ(m)30
基材ガラス繊維100%
耐熱温度(℃)550
織り方平織り
特性断熱性、柔軟性
保持力に優れ、ずれにくい。
用途セパレータ・フィルムのつなぎ用。
色青
テープ長さ(m)50
テープ厚さ(mm)0.055
基材ポリエステルフィルム
粘着剤シリコーン系
粘着力(N/25mm)6.86(対ステンレス)
RoHS指令(10物質対応)対応
垂直方向(厚さ方向)、面方向ともに高い導電性が得られます。
特殊な導電性粘着剤を使用していますので、高い導電性を安定して得ることが出来ます。
熱伝導性に優れています。
用途電子機器用
静電気除去やアース取り・除電ブラシの固定
色茶褐色
テープ長さ(m)20
テープ厚さ(mm)0.09
基材圧延銅箔
芯径(mm)76
粘着剤アクリル系導電性
基材厚さ(mm)0.035
主な用途電気・電子用
剪断接着力(N[kgf]/4cm2)490.3[50]
電気抵抗(Ω/cm2)0.02
粘着力(N/25mm)8.58
粘着力(N/10mm：参考値)5.26
RoHS指令(10物質対応)対応
特性導電性
耐熱性に優れた粘着テープです。耐熱区分H種(180℃)相当品です。コア径が3インチと大きく、握りやすくなっています。ガラス繊維の脱落が少なくなっています。
用途電気機器の絶縁。高温条件下での仮止めや保護。
色ホワイト
テープ長さ(m)10
テープ厚さ(mm)0.2
材質基材：ガラスクロス、粘着剤：シリコーン系
連続使用温度(℃)180
主な用途電気絶縁用、仮止め用、保護用
粘着力(N/10mm)4
最高使用温度(℃)200
絶縁破壊電圧(kV)6
引張強度(N/10mm)280
RoHS指令(10物質対応)対応
特性耐熱性
垂直方向(厚さ方向)、面方向ともに高い導電性が得られます。
特殊な導電性粘着剤を使用していますので、高い導電性を安定して得ることが出来ます。
用途電子機器用
静電気除去やアース取り
除電ブラシの固定
テープ長さ(m)20
テープ厚さ(mm)0.13
基材アルミ箔
芯径(mm)76
粘着剤アクリル系導電性
基材厚さ(mm)0.020
剪断接着力(N[kgf]/4cm2)441.3[45]
電気抵抗(Ω/cm2)0.5
粘着力(N/25mm)14.71
粘着力(N/10mm：参考値)5.88
主な用途電気・電子用
特性導電性
耐薬品性・耐溶剤性に優れています。再剥離しても糊残りがほとんどありません。
用途プラスチック成型加工時の樹脂封止、電気絶縁用、マスキング用、シリコーン部材の固定。
色透明
テープ長さ(m)33
テープ厚さ(mm)0.055
基材ポリエステルフィルム
粘着剤シリコーン系
伸び(%)80
主な用途電気絶縁用
引張強度(N/25mm)95.6
粘着力(N/25mm)7.52(対ステンレス)
RoHS指令(10物質対応)対応
特性耐薬品性、耐溶剤性
耐熱・耐寒性、機械特性、電気特性、耐薬品性などに優れたカプトン(ポリイミドフィルム)をベースに、シリコーン系粘着剤を塗布した電気絶縁用、耐熱マスキング用テープです。
低温から高温まで広い温度範囲において、優れた機械的、電気的、物理的、化学的特性などを持続しますので、いろいろな分野で使用していただけます。
耐熱性を必要とされる電気機器の絶縁
用途トランス、コイルなどの層間、外装絶縁
プリント基板のソルダーコート、メッキなどの耐熱マスキング
テープ幅(mm)10
テープ長さ(m)20
基材PI(ポリイミド)
粘着剤シリコン系
耐熱温度(℃)200
主な用途電気・電子用
難燃性UL510合格品
RoHS指令(10物質対応)対応
特性耐熱・耐寒性、機械特性、電気特性、耐薬品性
ニューライト粘着テープは、超高分子量ポリエチレンを原料とした工業用テープであります。
ニューライト粘着テープの耐摩耗性はふっ素樹脂、ナイロン、その他の多くのテープに比べ格段に優れており、かつ、ふっ素樹脂並みの低摩擦係数、自己潤滑性を有しているため、非常に優れた摺動用テープとして好評を博しています。
その他、優れた耐薬品性、電気絶縁性、非吸水性、耐衝撃性、衛生性などの特性により幅広い用途が可能であります。
用途ビン充填機やラベル貼付機、自動販売機等の滑り面やガイドレールへのラッピング、フィルムや紙の包装機械のフォーミングマンドレル用ラッピングや各種摺動面、各種搬送機器のコンベアガイドカバーやテーブル面ラッピング、各種粉体のシュート、ホッパーライニング、各種離型ライナー、ワッシャーライニング、シーリングプレートの接着、腐食性化学薬品に接触するガスケット、サクションボックスライニング、家電機器や自動機械の摺動面滑り材、繊維機械摺動面ライニング、製材機械摺動面ライニング、娯楽機械各種摺動面ライニング、スキー用具、複写機摺動面ライニング、製本機摺動面ライニング
色乳白
RoHS指令(10物質対応)対応
層厚(mm)【粘着層】0.14
厚さ方向・面方向に高い導電性が得られます。高粘着タイプなので狭い部分への貼り込みが可能です。熱エージング特性に優れています。ハンダ付けが可能です。
用途電磁波シールド、グラウンディング(アース)の強化。モニター部分の静電気対策。
色茶褐色
厚さ(mm)0.07
規格UL規格対応(File E59505)
基材銅箔
粘着剤アクリル系(導電性粒子分散)
引張強度(N/10mm)55
テープ厚さ(剥離紙含む)(mm)白色/0.12
剥離紙シリコーン処理紙
接触抵抗(Ω)(25×25)mm2/0.005
粘着剤厚さ(mm)銅色/0.07
特性導電性
被着体との導電を可能とし、厚さ方向、長さ方向に導電が得られます。
打ち抜き加工もできます。
切断にはカッターが必要。
用途電磁波シールド。
帯電防止。
スイッチ部品。
色ブロンズ
テープ長さ(m)20
テープ厚さ(mm)0.08
使用温度範囲(℃)-10～130
基材圧延銅箔
粘着剤導電性のあるアクリル系
基材厚さ(mm)0.035
粘着力(N/10mm)4.7
引張強度(N/10mm)62.7
光沢あり
特性導電性
耐熱性(最高使用温度550℃)あり断熱、保温用途での使用が一般的です。
用途各種ガスケットの芯材
断熱フトンの補強材
パイプ・ダクトの断熱被覆材
使用温度(℃)(安全)400
材質Eガラス
最高使用温度(℃)550
繊維径(μm)9
密度2.52
融点(℃)840
熱伝導率(Kcal/mh℃)0.035
非シリコーン系の放熱材のため、シロキサンガスが発生しません。
アクリル系放熱材で130℃耐熱性を実現しました。
圧縮された使用環境下でもオイルブリードアウトが起きにくいため、周辺部材に悪影響を与えにくくなりました。
低揮発性のため、光学部材への悪影響を与えにくくなりました。
難燃性UL94 V-0を取得しています。(UL File No.E176845)
密着性に優れているため、接触熱抵抗を小さくします。
耐久性に優れ、長期使用後も安定した電気絶縁、熱伝導性を示します。
用途電子・電気機器の発熱部品の放熱。
色薄灰色/白色
寸法(mm)100×100
テープ幅(mm)100
耐熱温度(℃)130
主な用途電気・電子用
難燃性UL-94 V-0
特性難燃性、耐熱性、低揮発性、密着性、耐久性、電気絶縁、熱伝導性
耐衝撃強度がきわめて高く、プラスチックの中でも特にすぐれています。
耐薬品性にすぐれています。
耐摩耗性にすぐれています。
自己潤滑性にすぐれています。
用途各種製品充填、ラベル貼付機の滑り面。自動販売機滑り面、ガイドレールラッピング。
ワッシャーライニング。
色ブラック
テープ長さ(m)10
仕様はく離紙付
基材超高分子量ポリエチレン
使用温度範囲0～80℃
粘着剤アクリル系
主な用途電気・電子用
粘着力(N/10mm)5.3
特性耐衝撃性、耐薬品性、耐摩耗性、自己潤滑性
つや消しタイプ
用途通気ダクトの継ぎ目の気密用。厨房機器の隙間の防水用。各種アルミやステンレス製品の継ぎ目用。
テープ厚さ(mm)0.08
色シルバー
テープ長さ(m)20
基材アルミ箔
伸び(%)7
引張強度(N/25mm)80.9
粘着力(N/25mm[gf])14.71(1500)
RoHS指令(10物質対応)対応
