基板用リレー

1極10A、2極5Aの汎用パワーリレー。コイル-接点間耐電圧5000V、耐サージ電圧10000Vの安全設計。

高容量、高耐圧、密封構造で小型パワー・タイプ。耐電圧はコイル-接点間でAC3000V(耐衝撃電圧6kV)の高絶縁性。自動化ラインへの対応を考え、スティック包装も品揃え。標準形でUL508、CSA規格取得。

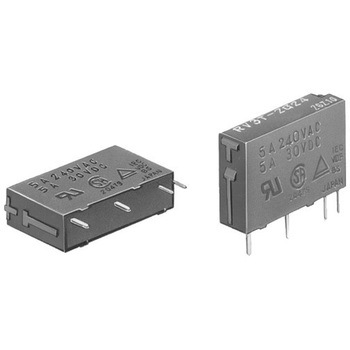

PC(プログラマブルコントローラ)、温調器などの出力用途の小型スリムパワーリレー。 高密度実装に対応して床面積を約45%減少(オムロン社製形G6B比)。 小型ながら5A(AC250V、DC30V)開閉が可能。 2A(AC250V、DC30V)では30万回開閉可能の高耐久性。 RoHS適合。

小型、高感度1極信号用リレー。小型サイズ 12.5(L)×7.5(W)×10(H)mm。高感度コイル 150mW。プラスチックシール・タイプのため、耐環境性が高い。コイル-接点間FCC part68準拠。(1500V、10×160μs)

背が低くてスリムな省スペースタイプ。 接点定格は小形ながら5Aを実現。 双接点を標準採用。 高感度タイプの120mW品をラインアップ。 自動洗浄が可能なプラスチックシール構造。 SIL形端子配列でプリント基板のパターン設計が容易。 専用ソケットTP04形を用意。 UL・CSA・TUV認定品。 RoHS対応品。

10Aのキュービックタイプの1極パワーリレー。 家電機器を始めOA機器、自販機など幅広い用途に最適。 使用周囲温度85℃。 標準でUL CLASS B対応。 UL、CSA、EN規格取得、電安法(300V以下)準拠。RoHS適合。

1極10A開閉の小型パワーリレー。 小型1a/1c接点リレー。 高開閉性能で各種負荷に対応。 小型ながら、耐衝撃電圧8kV(コイル-接点間)を確保。 RoHS適合。

インパルス電圧10kV、耐電圧4kVの電源開閉用。 入・出力間(コイル-接点間)を完全分離し、耐衝撃電圧10000Vを実現。 コイル-接点間の絶縁距離8mm以上とVDE規格C/250を満足、耐電圧AC4000V以上で電気用品取締法に準拠し、標準形でUL規格508、CSA規格取得。 1aタイプ(TV-8)、2aタイプ(TV-5)がそれぞれTV定格に適合。 RoHS適合。

形G6Dと同一形状でAC/DC両用、DC専用をシリーズ化。 出力間開路時漏れ電流10μA以下。 入出力間耐電圧AC2500V。 過電圧吸収回路内蔵。 AC全波整流負荷・半波整流負荷が開閉可能。 RoHS適合。

10A・15A負荷開閉のフラット形パワーリレー。 家電機器のヒータ開閉、産業機器の出力用。 高さ11mm・幅22mm・長さ16mmと小形化を実現。 消費電力150mWの高感度形もシリーズ化。 UL、CSA規格認定済み。 プラスチック・シールタイプもシリーズ化。 タブ端子形(負荷接続端子#187)もシリーズ化。 RoHS適合。

超小型で1Aまで開閉可能。 形状はデュアルインラインパッケージ(DIP)の小型。 形G6B電磁リレーと端子は同一配置、用途に応じて混在使用可能。 集合取りつけ、集合放熱器の実装が可能。 AC負荷用とDC負荷用を品揃え。 入力と出力間はAC2500Vの高アイソレート。 バリスタ内蔵により、外来サージの吸収効果があります(AC開閉用)。 RoHS適合。

小型・高感度の1極信号切換用リレー。感動消費電力はわずか98mW(定格消費電力：200mW)と、高感度を実現。耐衝撃電圧1500V(10×160μs)を確保し、FCC規格に準拠した設計。自動実装への対応を考え、スティック包装を採用。プラスチック・シール形で、自動はんだづけが可能。超音波洗浄対応形をシリーズ化。標準形でUL、CSA規格取得

コイル接点間で高耐電圧2000V AC、高耐衝撃電圧2500V 2×10μs(テルコーディア規格)を実現。定格消費電力140mWの高感度化を実現。高さ9.4mm×幅7.5mm×長さ15mmの小形サイズ。耐熱材料の使用により、IRS実装法に対応。標準形式でUL/CSA規格取得。プリント基板用端子タイプ(形G6S□-2)をシリーズ追加。EN60950認証タイプも品揃え。(-Yタイプ)

ローコストなプリント基板実装タイプ。 高信頼性が要求されるFA機器用SSR。 入力DC3～28V、出力AC75～264V。 入力DC3～28V、出力DC3～52.8Vと広範囲。 出力の適用負荷は2Aと3Aを用意。 形状はフラットタイプとバーチカルタイプが選べます。 RoHS適合。

1a接点10A、1a1b接点8Aと小型高容量タイプ。 1a接点10A、1a1b接点8Aと省スペースニーズの強い電源開閉および出力用。 高さ10mm、幅20mm、長さ15mmと小型化を実現。 標準形でUL508、CSA規格取得。 RoHS適合。

端子充電部をカバーで保護し、接触による感電を防止します。

1極8A開閉を実現した小型パワーリレー。 高さ15mmの低背(オムロン社製形G2Rの約60%)。 小型ながらAC250V、8Aが開閉可能。 消費電力220mWの高感度。 絶縁距離8mm、コイル-接点間耐衝撃電圧10kVの高絶縁。 使用周囲温度は85℃を満足。 標準品にて、VDE規格を取得。RoHS適合。

。富士通 FBR51シリーズ。FBR51シリーズ車載電装用リレーは、35 A(10 分間)と30 A(1 時間)の接点通電電流を備えています。接点定格：25 A @ 14 V dc(モーターロック負荷にて) 電気的寿命：20 万回以上 使用周囲温度：-40 → +85℃(結露・氷結しないこと)

投入80A、通電、しゃ断20Aを実現した1極小型パワーリレー。 投入電流80A、通電、しゃ断電流20Aでモータ負荷開閉を実現。 小型ながら高容量開閉、高耐久性を実現。 UL、CSAエアコン規格に準拠する絶縁距離を確保。 耐ノイズ性の高い絶縁構造を採用。 標準品で耐フラックス構造を採用。 RoHS適合。

Fujitsu Relay ノンラッチングFujitsu FTR-F3 シリーズ基板実装ノンラッチングリレーは、SPST の コイル電圧 12 V dc、Coil 電流 5 A で作動します。高密度実装で高い絶縁性を備えています。特長と利点エコプログラム用のカドミウム不使用のコンタクトです Coil power Coil の抵抗は 720 Ω です 絶縁 Coil - コンタクト間の絶縁： 10 kV 絶縁耐性： 4 kV プラスチック密閉型リレー 基板ピン Terminal Type認定CSA認定 UL認定 VDE認定 SEMKO 認定 CQC 認定
