三桂製作所の角型コネクタ本体・ハウジング

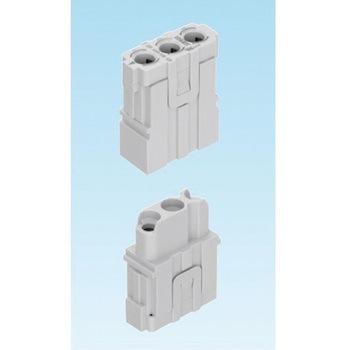

3A形でコンタクトの実装密度が標準のインサートです。 リレーコンタクトが装着できます。 アースは、ボディーアース構造です。 アース線は、フェルール端子をご使用下さい。 コンタクト番号の配列は、電線接続側より見た図です。

アルミダイキャスト製(金属製)フード・ハウジングを使用する場合、低圧仕様となります。 アースは、コンタクトアース構造です。 コンタクト番号の配列は、電線接続側より見た図です。

3A形で電線がねじ止め式のインサートです。 電線接続はフェルール端子をご使用下さい。 コンタクトはインサートに内蔵しています。 アースは、ボディーアース構造です。 コンタクト番号の配列は、電線接続側より見た図です。

3A形でコンタクトの実装密度が標準のインサートです。 アースは、ボディーアース構造です。 アース線は、フェルール端子をご使用下さい。 コンタクト番号の配列は、電線接続側より見た図です。
