5ページ目: ドレン管

外皮のポリエチレンシートにより、何度でもテープの巻直しができるため、繰り返しの着脱が可能です。

可とう性があるドレンパイプです。 ドレンパイプと同じ外径なので、付属品がそのまま使用できます。

ドレンホース相互の接続に使用します。

断熱ドレンホースをドレンパイプや市販のVP管・VE管等の塩ビ管と接続します。

透明色で内部確認が可能です。 弁の動作ができるように、点検口が付いています。 直付・浮かし・再施工可能。 縦方向のみ。 ドライバなどで弁の点検を行ってください。

クーラー用ドレンホース

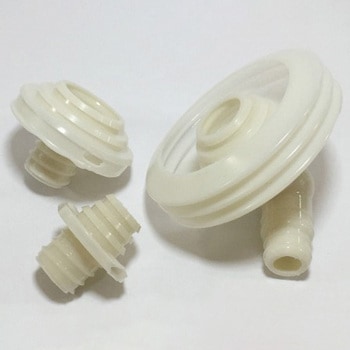

2本のドレンホースを1本にまとめるためのパーツ。 Φ14・Φ16に共用可能。 各メーカーのドレンホースに取り付け可能。

切断したドレンホースの接続、延長をするためのパーツ。 Φ14・Φ16に共用可能。各メーカーのドレンホースに取り付け可能。

エアコン用ドレンホース用ドレンホースの納まりがよく美観を損ないません。エルボを取外すと目皿に直接ホースを接続できます。トラップ付きVP・VU管兼用(接着式)

エアコン用ドレンホース用ドレンホースの納まりがよく美観を損ないません。エルボを取外すと目皿に直接ホースを接続できます。VP・VU管兼用(接着式)

専用の保温材とセット価格です。レバレッジ方式(おっぞんくんBタイプ)となります。

専用の保温材はありません。

専用の保温材とセット価格です。

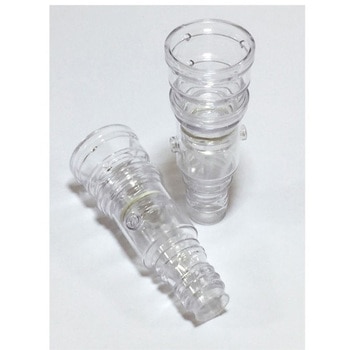

Φ14、Φ16ドレンホース兼用外気の逆流音(ポコポコ音)を防止しながらドレン排水をスムーズに排出できる逆流防止弁です。また、屋内への虫の侵入や異臭防止の効果もあります。

ガス管(SGP)の末端(管用ねじ)に垂直に取り付ける商品です。空調機ファンの全静圧に関係なく50mm以上の封水高さ(ドレンパンの底面からウォーターベストのダンパ先端まで)を必ず確保して下さい。間接排水で使用する場合は、ウォーターベストのダンパ先端と排水の受け口との間に、ダンパ開口最大寸法以上の距離を確保して下さい。本体がABS樹脂製の為、パイプレンチ・スパナなどの工具を使用しないで手締めで取り付けて下さい。設置場所は目視点検しやすく、他の配管等に干渉しない様に取り付けて下さい。

ガス管(SGP)の末端(管用ねじ)に垂直に取り付ける商品です。空調機ファンの全静圧に関係なく150mm以上の封水高さ(ドレンパンの底面からウォーターベストのダンパ先端まで)を必ず確保して下さい。間接排水で使用する場合は、ウォーターベストのダンパ先端と排水の受け口との間に、ダンパ開口最大寸法以上の距離を確保して下さい。本体がABS樹脂製の為、パイプレンチ・スパナなどの工具を使用しないで手締めで取り付けて下さい。設置場所は目視点検しやすく、他の配管等に干渉しない様に取り付けて下さい。

塩ビ管(VP/VU)の中間に垂直に取り付ける商品です。空調機のドレン排水に使用する場合にはファンの全静圧に対して必要な封水高さ(ドレンパンの底面からウォーターベストのダンパー先端まで)を必ず確保して下さい。【(例)静圧-500Pa(50mmAq)の場合は、静圧分の封水高さ50mmに対して+20mm(ダンパー開口までの排水容量の高さ)=70mm以上を封水高さとして確保して下さい。】接続方向が決まっておりますので、上下正しい向きに接続して下さい。設置場所は目視点検しやすく、他の配管等に干渉しない様に取り付けて下さい。カバーを開閉して、キャップを外す為に周囲にメンテナンス用のスペースを確保したうえで、取り付けて下さい。本体がポリカーボネート樹脂製の為、パイプレンチ・スパナなどの工具を使用しないで手締めで取り付けて下さい。

ガス管(SGP)の中間(管用ねじ)に垂直に取り付ける商品です。空調機のドレン排水に使用する場合にはファンの全静圧に対して必要な封水高さ(ドレンパンの底面からウォーターベストのダンパー先端まで)を必ず確保して下さい。【(例)静圧-500Pa(50mmAq)の場合は、静圧分の封水高さ50mmに対して+20mm(ダンパー開口までの排水容量の高さ)=70mm以上を封水高さとして確保して下さい。】接続方向が決まっておりますので、上下正しい向きに接続して下さい。設置場所は目視点検しやすく、他の配管等に干渉しない様に取り付けて下さい。カバーを開閉して、キャップを外す為に周囲にメンテナンス用のスペースを確保したうえで、取り付けて下さい。本体がポリカーボネート樹脂製の為、パイプレンチ・スパナなどの工具を使用しないで手締めで取り付けて下さい。

塩ビ管(VP/VU)の中間に垂直に取り付ける商品です。空調機のドレン排水に使用する場合にはファンの全静圧に対して必要な封水高さ(ドレンパンの底面からウォーターベストのダンパー先端まで)を必ず確保して下さい。【(例)静圧-500Pa(50mmAq)の場合は、静圧分の封水高さ50mmに対して+20mm(ダンパー開口までの排水容量の高さ)=70mm以上を封水高さとして確保して下さい。】接続方向が決まっておりますので、上下正しい向きに接続して下さい。設置場所は目視点検しやすく、他の配管等に干渉しない様に取り付けて下さい。カバーを開閉して、キャップを外す為に周囲にメンテナンス用のスペースを確保したうえで、取り付けて下さい。本体がポリカーボネート樹脂製の為、パイプレンチ・スパナなどの工具を使用しないで手締めで取り付けて下さい。

ガス管(SGP)の中間(管用ねじ)に垂直に取り付ける商品です。空調機のドレン排水に使用する場合にはファンの全静圧に対して必要な封水高さ(ドレンパンの底面からウォーターベストのダンパ先端まで)を必ず確保して下さい。【(例)静圧-500Pa(50mmAq)の場合は、静圧分の封水高さ50mmに対して+20mm(ダンパ開口までの排水容量の高さ)=70mm以上を封水高さとして確保して下さい。】接続方向が決まっておりますので、上下正しい向きに接続して下さい。設置場所は目視点検しやすく、他の配管等に干渉しない様に取り付けて下さい。キャップ前方にメンテナンス用のスペースを確保したうえで、取り付けて下さい。本体がABS樹脂製の為、パイプレンチ・スパナなどの工具を使用しないで手締めで取り付けて下さい。

塩ビ管(VP/VU)の中間に水平(横引き)に取り付ける商品です。空調機のドレン排水に使用する場合にはファンの全静圧に対して必要な封水高さ(ドレンパンの底面からウォーターベストの底面まで)を必ず確保して下さい。【(例)静圧-500Pa(50mmAq)の場合は、静圧分の封水高さ50mmに対して+40mm(ダンパ開口までの排水容量の高さ)=90mm以上を封水高さとして確保して下さい。】接続方向が決まっておりますので、上流側、下流側を確認し正しい向きに接続して下さい。取り付けに際して、本体の軸に対する回転角度は5°以内で取り付けて下さい。取り付ける横引き配管には必ず勾配を設けて下さい。逆勾配の配管への接続は避けて下さい。キャップ上方にメンテナンス用のスペースを確保したうえで、取り付けて下さい。空調ドレン用結露防止層付硬質塩化ビニール管は直接接続できません。 空調ドレン用結露防止層付硬質塩化ビニール管の口径と接続するウォーターベスト製品の口径を合わせて、管メーカー製の媒介継手を使用して接続して下さい。

塩ビ管(VP/VU)の中間に水平(横引き)に取り付ける商品です。空調機のドレン排水に使用する場合にはファンの全静圧に対して必要な封水高さ(ドレンパンの底面からウォーターベストの底面まで)を必ず確保して下さい。(例)静圧-500Pa(50mmAq)の場合は、静圧分の封水高さ50mmに対して20mm(ダンパ開口までの排水容量の高さ)=70mm以上を封水高さとして確保して下さい。接続方向が決まっておりますので、上流側、下流側を確認し正しい向きに接続して下さい。取り付けに際して、本体の軸に対する回転角度は5°以内で取り付けて下さい。取り付ける横引き配管には必ず勾配を設けて下さい。逆勾配の配管への接続は避けて下さい。キャップ上方にメンテナンス用のスペースを確保したうえで、取り付けて下さい。空調ドレン用結露防止層付硬質塩化ビニール管は直接接続できません。 空調ドレン用結露防止層付硬質塩化ビニール管の口径と接続するウォーターベスト製品の口径を合わせて、管メーカー製の媒介継手を使用して接続して下さい。

ガス管(SGP)の中間(管用ねじ)に垂直に取り付ける商品です。空調機のドレン排水に使用する場合にはファンの全静圧に対して必要な封水高さ(ドレンパンの底面からウォーターベストのダンパ先端まで)を必ず確保して下さい。【(例)静圧-500Pa(50mmAq)の場合は、静圧分の封水高さ50mmに対して+20mm(ダンパ開口までの排水容量の高さ)=70mm以上を封水高さとして確保して下さい。】接続方向が決まっておりますので、上下正しい向きに接続して下さい。設置場所は目視点検しやすく、他の配管等に干渉しない様に取り付けて下さい。本体がABS樹脂製の為、パイプレンチ・スパナなどの工具を使用しないで手締めで取り付けて下さい。上流側に掃除口の設置を推奨します。

塩ビ管(VP/VU)の中間に垂直に取り付ける商品です。空調機のドレン排水に使用する場合にはファンの全静圧に対して必要な封水高さ(ドレンパンの底面からウォーターベストのダンパ先端まで)を必ず確保して下さい。【(例)静圧-500Pa(50mmAq)の場合は、静圧分の封水高さ50mmに対して+20mm(ダンパ開口までの排水容量の高さ)=70mm以上を封水高さとして確保して下さい。】接続方向が決まっておりますので、上下正しい向きに接続して下さい。設置場所は目視点検しやすく、他の配管等に干渉しない様に取り付けて下さい。取付の際、本体上部分に必要以上の接着剤を塗布すると、ダンパ部に流入してダンパが動かなくなる場合があります。又、接着剤が外周部に付着してもダンパが動かなくなることがあります。上流側に掃除口の設置を推奨します。空調ドレン用結露防止層付硬質塩化ビニール管は直接接続できません。 空調ドレン用結露防止層付硬質塩化ビニール管の口径と接続するウォーターベスト製品の口径を合わせて、管メーカー製の媒介継手を使用して接続して下さい。

ガス管(SGP)の中間(管用ねじ)に垂直に取り付ける商品です。空調機のドレン排水に使用する場合にはファンの全静圧に対して必要な封水高さ(ドレンパンの底面からウォーターベストのダンパ先端まで)を必ず確保して下さい。【(例)静圧-500Pa(50mmAq)の場合は、静圧分の封水高さ50mmに対して+20mm(ダンパ開口までの排水容量の高さ)=70mm以上を封水高さとして確保して下さい。】接続方向が決まっておりますので、上下正しい向きに接続して下さい。設置場所は目視点検しやすく、他の配管等に干渉しない様に取り付けて下さい。本体がポリサルフォン樹脂製の為、パイプレンチ・スパナなどの工具を使用しないで手締めで取り付けて下さい。上流側に掃除口の設置を推奨します。使用上のご注意

塩ビ管(VP/VU)の中間に垂直に取り付ける商品です。空調機のドレン排水に使用する場合にはファンの全静圧に対して必要な封水高さ(ドレンパンの底面からウォーターベストのダンパ先端まで)を必ず確保して下さい。【(例)静圧-500Pa(50mmAq)の場合は、静圧分の封水高さ50mmに対して+20mm(ダンパ開口までの排水容量の高さ)=70mm以上を封水高さとして確保して下さい。】接続方向が決まっておりますので、上下正しい向きに接続して下さい。設置場所は目視点検しやすく、他の配管等に干渉しない様に取り付けて下さい。取付の際、本体上部分に必要以上の接着剤を塗布すると、ダンパ部に流入してダンパが動かなくなる場合があります。又、接着剤が外周部に付着してもダンパが動かなくなることがあります。上流側に掃除口の設置を推奨します。空調ドレン用結露防止層付硬質塩化ビニール管は直接接続できません。 空調ドレン用結露防止層付硬質塩化ビニール管の口径と接続するウォーターベスト製品の口径を合わせて、管メーカー製の媒介継手を使用して接続して下さい。

ガス管(SGP)の中間(管用ねじ)に垂直に取り付ける商品です。空調機のドレン排水に使用する場合にはファンの全静圧に対して必要な封水高さ(ドレンパンの底面からウォーターベストのダンパ先端まで)を必ず確保して下さい。【(例)静圧-500Pa(50mmAq)の場合は、静圧分の封水高さ50mmに対して+20mm(ダンパ開口までの排水容量の高さ)=70mm以上を封水高さとして確保して下さい。】接続方向が決まっておりますので、上下正しい向きに接続して下さい。設置場所は目視点検しやすく、他の配管等に干渉しない様に取り付けて下さい。上流側に掃除口の設置を推奨します。

塩ビ管(VP/VU)の末端に垂直に取り付ける商品です。空調機ファンの全静圧に対して必要な封水高さ(ドレンパンの底面からウォーターベストのダンパ先端まで)を必ず確保して下さい。【(例)静圧-500Pa(50mmAq)の場合は、静圧分の封水高さ50mmに対して+20mm(ダンパ開口までの排水容量の高さ)=70mm以上を封水高さとして確保して下さい。】間接排水で使用する場合は、ウォーターベストのダンパ先端と排水の受け口との間に、ダンパ開口最大寸法以上の距離を確保して下さい。設置場所は目視点検しやすく、他の配管等に干渉しない様に取り付けて下さい。取付の際、本体上部分に必要以上の接着剤を塗布すると、ダンパ部に流入してダンパが動かなくなる場合があります。又、接着剤が外周部に付着してもダンパが動かなくなることがあります。空調ドレン用結露防止層付硬質塩化ビニール管は直接接続できません。 空調ドレン用結露防止層付硬質塩化ビニール管の口径と接続するウォーターベスト製品の口径を合わせて、管メーカー製の媒介継手を使用して接続して下さい。

ガス管(SGP)の末端(管用ねじ)に垂直に取り付ける商品です。空調機ファンの全静圧に対して必要な封水高さ(ドレンパンの底面からウォーターベストのダンパ先端まで)を必ず確保して下さい。【(例)静圧-500Pa(50mmAq)の場合は、静圧分の封水高さ50mmに対して+20mm(ダンパ開口までの排水容量の高さ)=70mm以上を封水高さとして確保して下さい。】間接排水で使用する場合は、ウォーターベストのダンパ先端と排水の受け口との間に、ダンパ開口最大寸法以上の距離を確保して下さい。KB25～KB50の本体はABS樹脂製の為、パイプレンチ・スパナなどの工具を使用しないで手締めで取り付けて下さい。設置場所は目視点検しやすく、他の配管等に干渉しない様に取り付けて下さい。

ガス管(SGP)の末端(管用ねじ)に垂直に取り付ける商品です。空調機ファンの全静圧に対して必要な封水高さ(ドレンパンの底面からウォーターベストのダンパ先端まで)を必ず確保して下さい。【(例)静圧-500Pa(50mmAq)の場合は、静圧分の封水高さ50mmに対して+20mm(ダンパ開口までの排水容量の高さ)=70mm以上を封水高さとして確保して下さい。】間接排水で使用する場合は、ウォーターベストのダンパ先端と排水の受け口との間に、ダンパ開口最大寸法以上の距離を確保して下さい。KB25～KB50の本体はABS樹脂製の為、パイプレンチ・スパナなどの工具を使用しないで手締めで取り付けて下さい。設置場所は目視点検しやすく、他の配管等に干渉しない様に取り付けて下さい。

ガス管(SGP)の末端(管用ねじ)に垂直に取り付ける商品です。空調機ファンの全静圧に対して必要な封水高さ(ドレンパンの底面からウォーターベストのダンパ先端まで)を必ず確保して下さい。【(例)静圧-500Pa(50mmAq)の場合は、静圧分の封水高さ50mmに対して+20mm(ダンパ開口までの排水容量の高さ)=70mm以上を封水高さとして確保して下さい。】間接排水で使用する場合は、ウォーターベストのダンパ先端と排水の受け口との間に、ダンパ開口最大寸法以上の距離を確保して下さい。本体がABS樹脂製の為、パイプレンチ・スパナなどの工具を使用しないで手締めで取り付けて下さい。設置場所は目視点検しやすく、他の配管等に干渉しない様に取り付けて下さい。
