SFH サーボフレックスカップリング(シングルエレメント・下穴品) ディスクタイプ

金属ばねカップリングサーボフレックスの中で、一番大きなモデル
最大サイズは、フランジ外径Φ262mmで、許容トルクは8000N・m。
最も剛性の高いシングルタイプは、最大で10780000N・m/radのねじりばね定数です。
剛性の高いシングルエレメントのSタイプです。

許容偏角(°)1 材質(本体)S45C相当品種類ディスクタイプ材質(ディスク)SUS304 内容量1個

お気に入りに追加

6件中 1～6件各品番毎の詳細は注文コードをクリックしてください

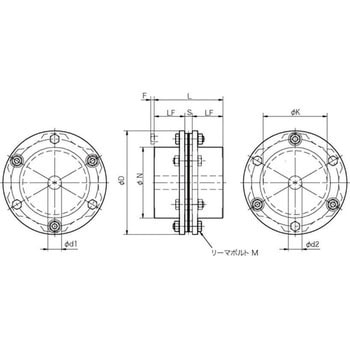

注文コード	品番選択解除 SFH-150S SFH-170S SFH-190S SFH-210S SFH-220S SFH-260S	外径D(Φmm) 選択解除 152 178 190 210 225 262	寸法F(mm) 選択解除 5 6 8 10 11 -2	寸法K(mm) 選択解除 94 108 116 124 132 150	寸法LF(mm) 選択解除 45 55 65 75 90 100	寸法N(Φmm) 選択解除 104 118 126 130 144 166	寸法S(mm) 選択解除 11 14 15 20 23	軸穴径d1(Φmm) 選択解除 22～70 28～80 32～85 38～90 48～100 55～115	軸穴径d2(Φmm) 選択解除 22～70 28～80 32～85 38～90 48～100 55～115	全長L(mm) 選択解除 101 124 145 165 200 223	許容トルク(N・m) 選択解除 700 1300 2000 4000 5000 8000	最高回転数(min^-1[r.p.m]) 選択解除 3400 4000 4300 4700 5100 5900	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安
37824245	SFH-150S	152	5	94	45	104	11	22～70	22～70	101	700	5900	￥66,070	￥65,980	￥65,980	￥72,578 （税込）	31日以内出荷返品不可
37824254	SFH-170S	178	6	108	55	118	14	28～80	28～80	124	1300	5100	￥83,850	￥82,980	￥82,980	￥91,278 （税込）	31日以内出荷返品不可
37824263	SFH-190S	190	10	116	65	126	15	32～85	32～85	145	2000	4700	￥108,000	￥99,980	￥99,980	￥109,978 （税込）	31日以内出荷返品不可
37824272	SFH-210S	210	8	124	75	130	15	38～90	38～90	165	4000	4300	￥139,760	￥129,800	￥129,800	￥142,780 （税込）	31日以内出荷返品不可
37824281	SFH-220S	225	-2	132	90	144	20	48～100	48～100	200	5000	4000	￥160,080	￥159,800	￥159,800	￥175,780 （税込）	31日以内出荷返品不可
37824297	SFH-260S	262	11	150	100	166	23	55～115	55～115	223	8000	3400	￥215,990	￥209,800	￥209,800	￥230,780 （税込）	31日以内出荷返品不可
